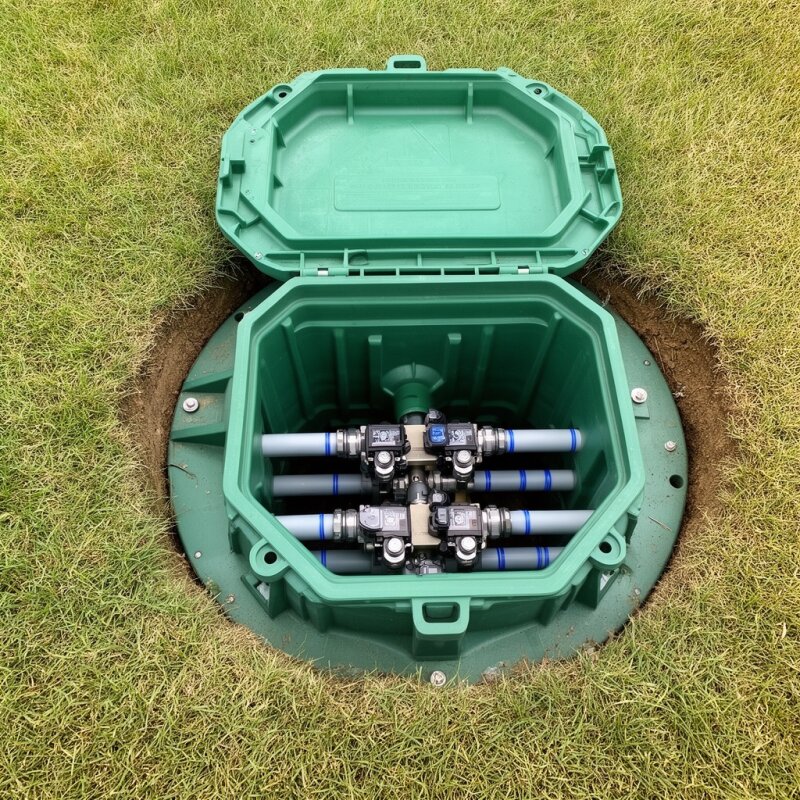

Jak prawidłowo zamontować elektrozawory w studzience rozdzielczej?

Wdrażanie zaawansowanego systemu nawadniania w ogrodzie przypomina budowę infrastruktury serwerowej, gdzie każdy element musi mieć swoje precyzyjnie określone miejsce. Studzienka rozdzielcza pełni funkcję szafy rackowej, w której gromadzimy kluczowe urządzenia sterujące przepływem medium. Moje doświadczenie w automatyzacji ogrodów wskazuje, że to właśnie tutaj najczęściej dochodzi do krytycznych błędów, które skutkują kosztownymi naprawami po zaledwie dwóch sezonach. Chaos w przewodach i brak odpowiedniego drenażu to najprostsza droga do degradacji cewek elektrozaworów. Dlatego podejście do organizacji tego elementu musi być oparte na sztywnych parametrach technicznych i logice serwisowej.

Studzienka rozdzielcza to fundament sprawnego zarządzania przepływem wody w ogrodzie

Centralizacja punktów poboru wody w jednym miejscu pozwala na drastyczne obniżenie kosztów okablowania oraz ułatwia diagnostykę systemu. Wyobraźmy sobie sytuację, w której każdy z ośmiu elektrozaworów jest rozproszony w różnych częściach działki pod trawnikiem. W przypadku awarii membrany lub cewki, lokalizacja usterki bez precyzyjnej mapy instalacji staje się procesem destrukcyjnym dla darni. Z perspektywy inżynierskiej, skupienie armatury w studience pozwala na zastosowanie jednego zaworu głównego (Master Valve), który odcina dopływ wody do całego kolektora w czasie spoczynku, co jest kluczowe dla bezpieczeństwa przeciwzalaniowego. Historycznie systemy nawadniania ewoluowały od prostych kranów do skomplikowanych macierzy hydraulicznych, a studzienka stała się standardem zapewniającym estetykę i funkcjonalność. Niektórzy instalatorzy sugerują montaż zaworów bezpośrednio w gruncie bez obudowy, jednak jest to rozwiązanie krótkowzroczne, uniemożliwiające jakąkolwiek konserwację bez użycia łopaty. Profesjonalna studzienka rozdzielcza wykonana z polietylenu o wysokiej gęstości (HDPE) zapewnia ochronę mechaniczną i izolację od bezpośredniego nacisku gruntu, co jest niezbędne dla zachowania szczelności połączeń gwintowanych.

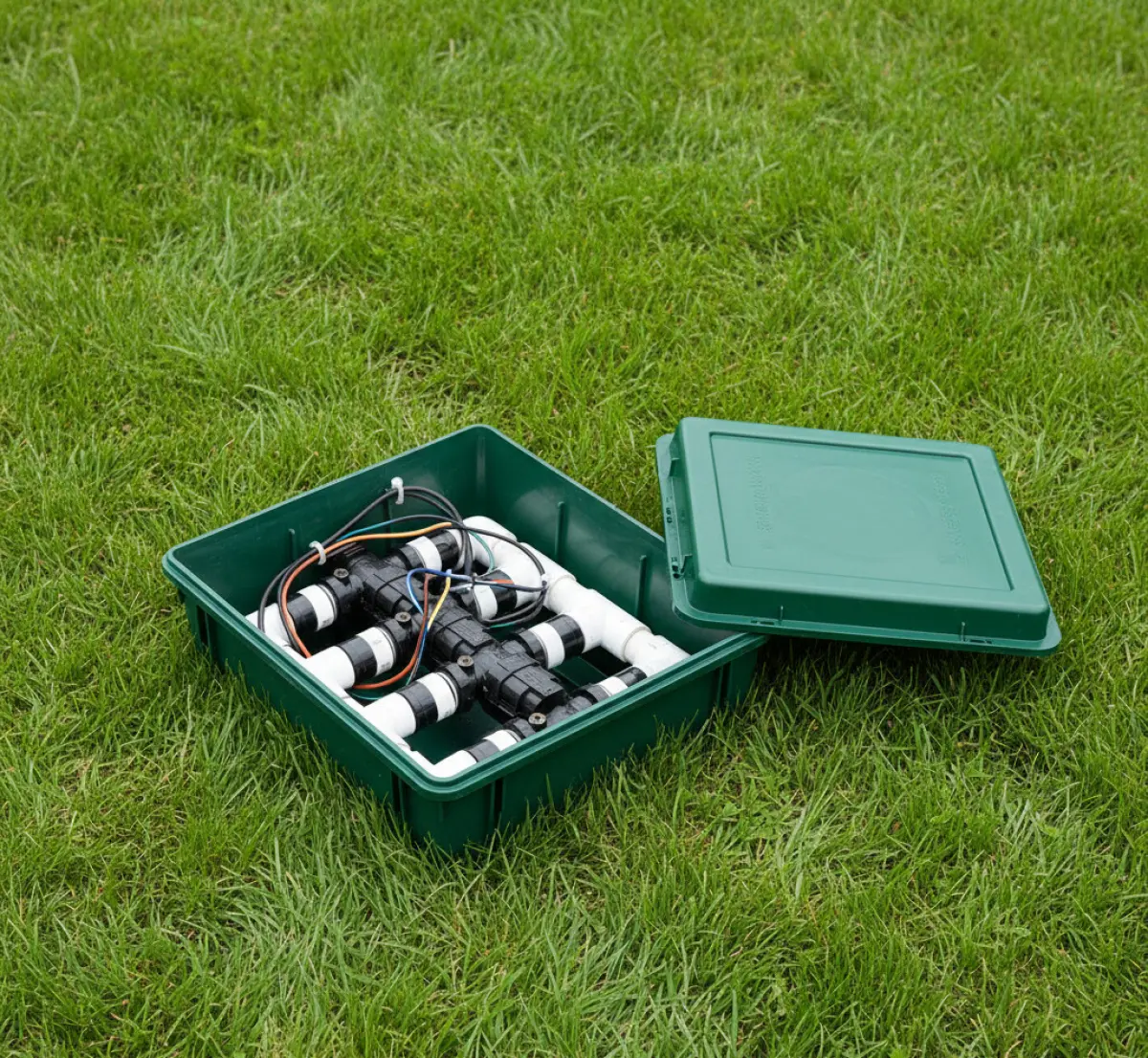

Wybór optymalnego rozmiaru skrzynki zaworowej gwarantuje bezproblemowy dostęp serwisowy

Dobór kubatury studzienki jest parametrem, którego nie wolno bagatelizować, ponieważ determinuje on późniejszą ergonomię pracy. W instalacji domowej najczęściej stosuje się skrzynki typu Standard lub Jumbo, które różnią się wymiarami podstawy oraz wysokością profilu. Przykładowo, próba upchnięcia czterech elektrozaworów o przekroju jednego cala w małej studience okrągłej typu 10 cali kończy się brakiem możliwości użycia klucza nastawnego w razie konieczności wymiany podzespołu. Standardy rynkowe jasno określają maksymalną liczbę sekcji dla danego typu obudowy, co pozwala na zachowanie odpowiednich odstępów między cewkami. Alternatywą dla gotowych skrzynek są studzienki betonowe, jednak ich masa i trudność w obróbce otworów pod rury PE sprawiają, że są one wypierane przez lekkie i wytrzymałe kompozyty. Ostatecznie, zawsze rekomenduję wybór skrzynki o jeden rozmiar większej niż wynika to z aktualnych potrzeb, co pozwala na przyszłą rozbudowę systemu o dodatkowe linie kroplujące lub zraszacze bez konieczności przekopywania ogrodu.

Lokalizacja punktu rozdzielczego wpływa na parametry hydrauliczne całej instalacji

Umiejscowienie studzienki w terenie powinno być wynikiem precyzyjnych obliczeń spadków ciśnienia oraz analizy topografii działki. Instalacja kolektora w najniższym punkcie ogrodu może wydawać się logiczna ze względu na grawitacyjne odwadnianie systemu przed zimą, jednak naraża to studzienkę rozdzielczą na zalewanie wodami opadowymi podczas gwałtownych ulew. Z punktu widzenia fizyki przepływów, każdy metr rury od źródła wody do zaworu generuje straty liniowe, dlatego studzienka powinna znajdować się jak najbliżej przyłącza głównego lub pompy. Warto rozważyć podział na kilka mniejszych studzienek rozproszonych po ogrodzie, jeśli mamy do czynienia z bardzo dużym terenem, co redukuje koszty grubościennych rur przesyłowych. Przeciwnicy takiego rozwiązania wskazują na trudność w zarządzaniu wieloma punktami dostępu, jednak nowoczesna automatyka pozwala na łączenie sterowników w sieci kratowe (mesh), co niweluje ten problem. Zawsze wybieram miejsca ukryte pod krzewami lub na obrzeżach trawnika, aby pokrywa studzienki nie kolidowała z estetyką ogrodu i nie była narażona na uszkodzenia przez ciężkie kosiarki samojezdne.

Prawidłowe przygotowanie podłoża chroni system przed osiadaniem i zalaniem

Stabilność mechaniczna studzienki zależy w 90 procentach od tego, co znajduje się pod jej krawędziami. Zastosowanie warstwy drenażowej z grubego żwiru lub tłucznia o frakcji 16-32 mm jest absolutnym wymogiem, który zapobiega zasysaniu błota do wnętrza skrzynki podczas deszczu. W mojej praktyce widziałem studzienki osadzone bezpośrednio na rodzimej glebie gliniastej, które po jednej zimie zapadły się o kilka centymetrów, powodując naprężenia na sztywnych połączeniach kolektora i w konsekwencji pęknięcia trójników. Zgodnie z zasadami sztuki budowlanej, warstwa żwiru powinna mieć co najmniej 15 centymetrów grubości, co zapewnia również przestrzeń dla wody wypływającej z zaworów odwadniających. Niektórzy stosują geowłókninę pod żwirem, aby zapobiec jego mieszaniu się z gruntem, co jest bardzo dobrym nawykiem podnoszącym trwałość instalacji. Choć wykonanie solidnego wykopu jest pracochłonne, to właśnie ten etap decyduje o tym, czy za pięć lat nasze elektrozawory będą czyste i suche, czy zanurzone w gęstym szlamie uniemożliwiającym odczyt parametrów z cewki.

Montaż kolektora wymaga precyzji oraz zastosowania odpowiednich materiałów uszczelniających

Kolektor to serce studzienki, które musi wytrzymać ciśnienie statyczne sięgające często 6 barów oraz nagłe uderzenia hydrauliczne przy otwieraniu sekcji. Wykorzystanie gotowych kolektorów modułowych z PVC lub PP z uszczelkami typu o-ring jest znacznie bezpieczniejsze niż samodzielne skręcanie trójników na taśmę teflonową. W warunkach zmiennych temperatur teflon ma tendencję do mikrowycieków, podczas gdy uszczelki gumowe pracują wraz z materiałem, zachowując szczelność przez lata. Podczas montażu należy zwrócić szczególną uwagę na kierunek przepływu oznaczony strzałką na korpusie elektrozaworu, ponieważ odwrotna instalacja uniemożliwi jego zamknięcie. Istnieją alternatywne metody łączenia oparte na złączkach zaciskowych, jednak zajmują one zbyt dużo miejsca wewnątrz studzienki, co utrudnia organizację. Zastosowanie zaworów z tzw. śrubunkiem pozwala na ich demontaż bez konieczności wycinania fragmentów rur, co jest kluczową cechą w systemach o wysokim współczynniku ROI, gdzie liczy się czas i koszt ewentualnego serwisu.

Zarządzanie okablowaniem wewnątrz studzienki decyduje o stabilności sygnału sterującego

Elektronika i wilgoć to połączenie wysokiego ryzyka, dlatego organizacja przewodów w studience musi być wykonana z najwyższą starannością. Każdy elektrozawór posiada dwa przewody, z których jeden jest wspólny (Common), a drugi sygnałowy dla danej sekcji. Zastosowanie żelowych konektorów wodoodpornych (np. typu 3M DBR/Y-6) jest jedynym akceptowalnym sposobem łączenia miedzi w warunkach gruntowych. Zwykła taśma izolacyjna lub kostki elektryczne utlenią się w ciągu kilku miesięcy, prowadząc do wzrostu rezystancji i braku reakcji zaworu na impuls ze sterownika. Warto również zostawić tzw. pętlę zapasu (zapas kabla około 30-50 cm), która umożliwi wyciągnięcie zaworu ponad krawędź studzienki bez rozpinania całej instalacji elektrycznej. Z perspektywy estetyki i bezpieczeństwa, kable powinny być spięte opaskami zaciskowymi i poprowadzone wzdłuż ścianek obudowy, co minimalizuje ryzyko ich przypadkowego przecięcia podczas prac konserwacyjnych. Dobrym nawykiem jest również oznaczenie każdego przewodu trwałym markerem lub etykietą, co skraca czas diagnozy usterki o połowę.

Dobór elektrozaworów o wysokiej sprawności energetycznej optymalizuje koszty eksploatacji

Wybór konkretnego modelu zaworu elektromagnetycznego powinien być podyktowany nie tylko ceną, ale przede wszystkim parametrami takimi jak spadek ciśnienia na zaworze oraz pobór prądu przez cewkę. W nowoczesnych instalacjach standardem są zawory 24VAC, które współpracują z większością inteligentnych sterowników WiFi. Jeśli jednak planujemy system zasilany bateryjnie, musimy zastosować cewki impulsowe 9VDC (latching solenoid), które pobierają energię tylko w momencie zmiany stanu zaworu. Z technicznego punktu widzenia, zawory z wbudowaną regulacją przepływu pozwalają na precyzyjne dostrojenie ciśnienia w danej sekcji, co zapobiega powstawaniu mgły wodnej i stratom przez parowanie. Warto zainwestować w modele wyposażone w system czyszczenia gniazda zaworu (scrubber), który radzi sobie z zanieczyszczeniami mechanicznymi pochodzącymi z własnego ujęcia wody. Choć tańsze zamienniki kuszą oszczędnością rzędu 30 procent, ich awaryjność w kontakcie z twardą wodą jest znacznie wyższa, co czyni je nieopłacalnymi w dłuższym cyklu życia instalacji.

Zabezpieczenie instalacji przed ujemnymi temperaturami zapobiega kosztownym uszkodzeniom mechanicznym

Zima jest największym wrogiem studzienek rozdzielczych, ponieważ zamarzająca woda w korpusach zaworów zwiększa swoją objętość, prowadząc do nieodwracalnych pęknięć. Skuteczne odwadnianie systemu można zrealizować na dwa sposoby: grawitacyjnie za pomocą zaworów automatycznych lub mechanicznie poprzez przedmuchiwanie kompresorem. Metoda kompresji jest znacznie pewniejsza, gdyż usuwa wodę nawet z syfonów i zagłębień terenu, w których grawitacja nie wystarcza. Wewnątrz studzienki rozdzielczej warto zamontować specjalne przyłącze do kompresora (tzw. zawór szybkiego złącza), który umożliwi podpięcie węża bez konieczności rozkręcania kolektora. Częstym błędem jest pozostawienie cewek pod napięciem w okresie zimowym, co może prowadzić do kondensacji wilgoci wewnątrz obudowy elektromagnesu. Niektórzy producenci zalecają również lekkie poluzowanie śrub mocujących pokrywę zaworu, aby dać ewentualnym resztkom lodu przestrzeń na ekspansję, jednak przy poprawnym przedmuchaniu nie jest to konieczne. Izolacja termiczna samej studzienki styropianem jest mało skuteczna, ponieważ zimno przenika przez grunt, dlatego kluczem jest całkowite usunięcie medium z układu.

Najczęściej popełniane błędy podczas instalacji skrzynek zaworowych obniżają żywotność systemu

Analizując setki instalacji, zauważyłem powtarzający się schemat błędów, które wynikają głównie z pośpiechu i chęci pozornych oszczędności. Pierwszym z nich jest montaż studzienki zbyt głęboko, co powoduje, że pokrywa jest zasypywana ziemią i zarasta trawą, stając się niemożliwą do odnalezienia po roku. Innym problemem jest brak uszczelnienia przepustów rur wchodzących do studzienki, przez co do środka dostają się gryzonie i owady, budując gniazda bezpośrednio na elektrozaworach. Z punktu widzenia mechaniki, niedopuszczalne jest montowanie zaworów „na sztywno” bez zachowania minimalnej elastyczności rur PE, co przy ruchach mrozowych gruntu prowadzi do wyrywania gwintów z kolektora. Warto również wspomnieć o braku dokumentacji fotograficznej otwartej studzienki przed zasypaniem, co jest nieocenioną pomocą przy późniejszych modernizacjach. Uniknięcie tych kilku potknięć pozwala na stworzenie systemu, który będzie pracował bezawaryjnie przez dekadę, zamiast wymagać interwencji co każdy sezon.

1. Montaż studzienki na niestabilnym podłożu bez drenażu żwirowego.
2. Stosowanie połączeń elektrycznych bez izolacji żelowej.
3. Zbyt gęste rozmieszczenie zaworów uniemożliwiające ich serwisowanie.
4. Brak zaworu głównego odcinającego zasilanie kolektora.
5. Niewłaściwe wypoziomowanie pokrywy względem poziomu trawnika.

Integracja z nowoczesnymi technologiami pozwala na zdalne monitorowanie zużycia wody

W dobie Internetu Rzeczy (IoT), studzienka rozdzielcza przestaje być tylko pasywnym elementem hydraulicznym, a staje się aktywnym punktem pomiarowym. Montaż przepływomierza impulsowego wewnątrz skrzynki pozwala sterownikowi na wykrywanie nieszczelności i automatyczne zamykanie dopływu wody w przypadku pęknięcia rury. Z perspektywy optymalizacji zasobów, integracja z lokalną stacją pogodową lub czujnikami wilgotności gleby pozwala na redukcję zużycia wody nawet o 50 procent. Nowoczesne systemy oferują również diagnostykę prądową cewek, informując użytkownika poprzez aplikację mobilną o zbliżającej się awarii elektrozaworu zanim ten przestanie działać. Choć technologie te podnoszą koszt początkowy inwestycji, ich ROI jest bardzo wysoki ze względu na oszczędność wody i ochronę roślinności przed przelaniem. W mojej opinii, przyszłość nawadniania to systemy w pełni autonomiczne, w których studzienka rozdzielcza pełni rolę inteligentnego węzła komunikacyjnego między naturą a technologią.
