Jak skrzynka zaworowa pomaga estetycznie ukryć elektrozawory?

Profesjonalna skrzynka zaworowa to kluczowy element każdego zautomatyzowanego systemu nawadniania, który pozwala na bezpieczne i estetyczne umieszczenie elektrozaworów pod powierzchnią gruntu. Dzięki zastosowaniu wysokiej jakości polipropylenu, studzienki te chronią wrażliwe komponenty przed czynnikami zewnętrznymi, jednocześnie zapewniając łatwy dostęp serwisowy bez konieczności niszczenia trawnika. W nowoczesnym podejściu do Smart Garden, każdy element infrastruktury musi być nie tylko funkcjonalny, ale i niewidoczny dla oka, co przekłada się na wyższą wartość estetyczną całej nieruchomości.

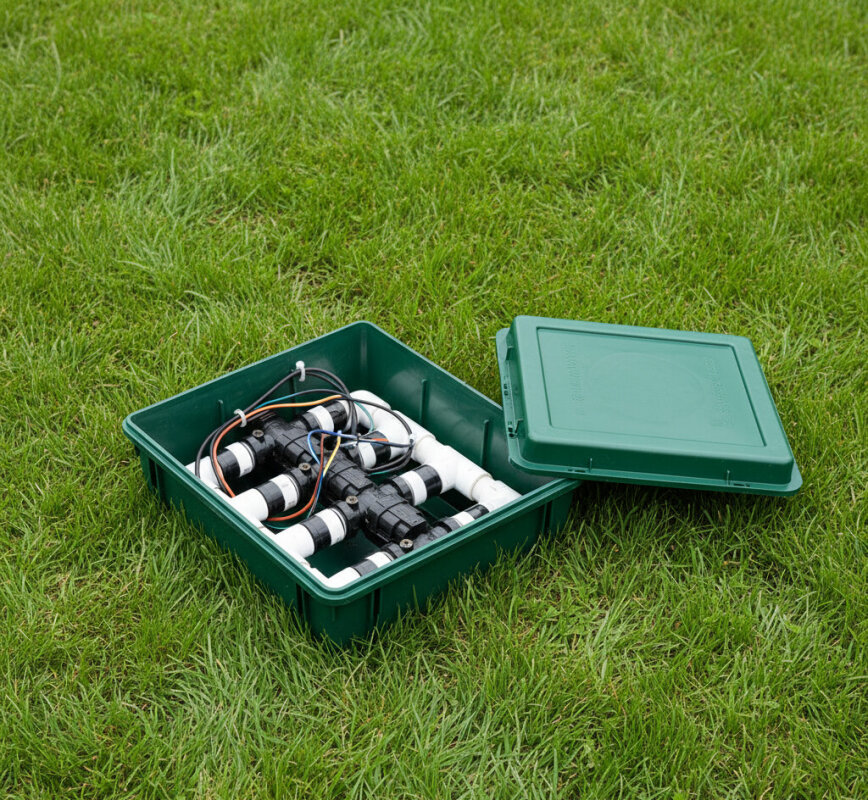

Skrzynka zaworowa stanowi centralny punkt dystrybucji wody w nowoczesnym ogrodzie

System automatycznego nawadniania to nie tylko rury i zraszacze, ale przede wszystkim precyzyjna infrastruktura sterująca, której sercem jest skrzynka zaworowa. Wyobraźmy sobie sytuację, w której osiem elektrozaworów zostaje zamontowanych bezpośrednio w ziemi bez żadnej osłony; po jednym sezonie dostęp do nich staje się niemożliwy ze względu na przerastające korzenie i wilgoć. Z perspektywy inżynierii krajobrazu, studzienka pełni rolę analogiczną do rozdzielni elektrycznej w budynku, zapewniając bezpieczne środowisko pracy dla komponentów wykonawczych. Choć niektórzy instalatorzy amatorzy sugerują montaż zaworów w piwnicach, to właśnie umiejscowienie ich w gruncie, blisko sekcji, minimalizuje straty ciśnienia i redukuje koszty okablowania. Prawidłowo dobrana skrzynka to gwarancja, że system pozostanie skalowalny i łatwy w diagnostyce przez dekady.

W praktyce spotykam się często z ogrodami, gdzie brak studzienki doprowadził do konieczności przekopywania połowy trawnika w poszukiwaniu nieszczelności. Zastosowanie obudowy pozwala na szybkie odcięcie danej sekcji lub ręczne uruchomienie zaworu bez użycia programatora. Historycznie rzecz biorąc, pierwsze systemy nawadniania opierały się na metalowych skrzyniach, które korodowały i były trudne w obsłudze. Współczesne polimery rozwiązały ten problem, oferując całkowitą odporność na procesy gnilne oraz chemię ogrodową. Alternatywą dla skrzynek podziemnych są szafy nadziemne, jednak w warunkach klimatycznych Europy Środkowej są one narażone na przemarzanie i akty wandalizmu. Konkluzja jest prosta: profesjonalna studzienka to jedyny sposób na zachowanie pełnej kontroli nad przepływem wody przy zachowaniu nienagannego wyglądu murawy.

Dobór wymiarów studzienki determinuje łatwość serwisowania całego układu

Wybór rozmiaru skrzynki nie powinien być dziełem przypadku, lecz wynikiem dokładnych obliczeń hydraulicznych i przestrzennych. Standardowe modele, takie jak Mini, Large czy Jumbo, mają ściśle określone pojemności, które ograniczają liczbę możliwych do zamontowania elektrozaworów wraz z kolektorem. Przykładowo, w małej skrzynce typu okrągłego zmieścimy zazwyczaj tylko jeden zawór, co sprawdza się przy prostych systemach zasilających jedną linię kroplującą. W przypadku rozbudowanych ogrodów rezydencjonalnych, gdzie liczba sekcji przekracza sześć, konieczne jest zastosowanie skrzynek prostokątnych o dużej powierzchni podstawy. Przestrzeń robocza wewnątrz studzienki musi pozwalać na swobodne operowanie kluczem nastawnym oraz wymianę cewki elektrozaworu bez konieczności demontażu całego rozdzielacza.

Częstym błędem jest upychanie zbyt wielu komponentów w małej przestrzeni, co prowadzi do naprężeń na złączkach i w konsekwencji do mikropęknięć. Poniższa tabela przedstawia optymalne dopasowanie skrzynek do liczby zaworów przy założeniu użycia standardowych kolektorów jednocalowych.

Zamiast kupować jedną ogromną skrzynkę, czasem lepiej zdecydować się na dwie mniejsze umieszczone w strategicznych punktach ogrodu. Takie rozwiązanie skraca długość rur doprowadzających wodę do zraszaczy, co redukuje zjawisko kawitacji i uderzeń hydraulicznych. Choć koszt dwóch skrzynek może być nieco wyższy, oszczędności na rurach i mniejsze spadki ciśnienia szybko rekompensują tę różnicę. Ostatecznie, inwestycja w większą przestrzeń roboczą to inwestycja w własny komfort podczas przyszłych prac konserwacyjnych.

Prawidłowy drenaż pod skrzynką zapobiega uszkodzeniom elektroniki i gniciu komponentów

Montaż skrzynki zaworowej bezpośrednio na rodzimej glebie, zwłaszcza gliniastej, to najprostsza droga do awarii systemu. Woda opadowa oraz ewentualne nieszczelności będą gromadzić się wewnątrz obudowy, tworząc błotnistą zawiesinę, która może uszkodzić cewki elektrozaworów lub doprowadzić do korozji styków elektrycznych. Prawidłowo wykonany drenaż z tłucznia lub grubego żwiru o miąższości co najmniej 15-20 centymetrów zapewnia szybkie odprowadzanie cieczy do głębszych warstw gruntu. W swojej praktyce zawsze stosuję dodatkową warstwę geowłókniny pod żwirem, co zapobiega jego mieszaniu się z ziemią i zamulaniu warstwy drenażowej. Jest to standard techniczny, który odróżnia profesjonalną instalację od amatorskiej próby ukrycia zaworów.

Warto zauważyć, że stabilne podłoże zapobiega również osiadaniu skrzynki pod wpływem ciężaru przejeżdżających kosiarek czy deptania przez domowników. Jeśli studzienka „usiądzie” zbyt głęboko, pokrywa zostanie przykryta ziemią, a trawa zacznie wrastać do środka przez otwory na rury. Zjawisko to jest szczególnie niebezpieczne w przypadku systemów z czujnikami wilgotności, gdzie precyzja ma kluczowe znaczenie. Alternatywą dla żwiru jest betonowa podstawa z odpływem, ale jest to rozwiązanie kosztowne i rzadko stosowane w ogrodach prywatnych. Prawidłowy drenaż to nie tylko kwestia higieny pracy zaworów, ale przede wszystkim ochrona kapitału, jakim jest osprzęt sterujący.

Wytrzymałość mechaniczna pokrywy gwarantuje bezpieczeństwo użytkowników oraz maszyn ogrodniczych

Pokrywa skrzynki zaworowej jest elementem najbardziej narażonym na uszkodzenia mechaniczne oraz promieniowanie UV. W profesjonalnych systemach stosuje się obudowy wykonane z wysokoudarowego polietylenu, które bez problemu wytrzymują nacisk kosiarki traktorka czy ciężar dorosłego człowieka. Tanie zamienniki z marketów często pękają po pierwszym sezonie zimowym, co stwarza realne niebezpieczeństwo skręcenia nogi przez domowników. Zwracam szczególną uwagę na klasę obciążenia; dla ogrodów przydomowych standardem jest klasa A15, która pozwala na bezpieczny ruch pieszy i rowerowy. W miejscach, gdzie może dojść do najechania samochodem, konieczne jest stosowanie skrzynek o wzmocnionej konstrukcji żebrowej.

Kolejnym aspektem jest sposób zamykania pokrywy; najlepsze modele posiadają śrubę zabezpieczającą lub system zatrzaskowy typu „twist-lock”. Zapobiega to przypadkowemu otwarciu skrzynki przez dzieci lub zwierzęta, a także chroni wnętrze przed dostawaniem się gryzoni, które potrafią przegryźć przewody elektryczne. W kontekście estetyki, pokrywy są zazwyczaj produkowane w kolorze zielonym, aby stapiały się z trawnikiem, choć dostępne są również wersje brązowe do montażu w korze. Wybierając produkt, warto sprawdzić, czy producent oferuje części zamienne w postaci samych pokryw, gdyż jest to element najczęściej ulegający zużyciu. Solidna obudowa to fundament bezpiecznego użytkowania ogrodu przez wszystkich członków rodziny.

Rozmieszczenie sekcji nawadniania wpływa na spadki ciśnienia w rurociągu zasilającym

Lokalizacja skrzynki zaworowej powinna być wynikiem analizy topografii terenu oraz odległości od źródła wody. Umieszczenie rozdzielacza zbyt daleko od pompy skutkuje znacznymi spadkami ciśnienia dynamicznego, co bezpośrednio przekłada się na mniejszy zasięg zraszaczy. Zgodnie z prawem Bernoulliego, każdy metr rury i każde kolano generuje opory przepływu, dlatego dążymy do tego, aby skrzynka zaworowa znajdowała się w geometrycznym centrum nawadnianego obszaru. Pozwala to na zastosowanie krótszych rur o mniejszych średnicach przy zachowaniu wymaganej wydajności na dyszach. W dużych ogrodach, zamiast jednej centralnej studzienki, projektuję system rozproszony z kilkoma mniejszymi punktami dystrybucji, co optymalizuje koszty i efektywność hydrauliczną.

Często spotykam się z projektami, gdzie skrzynka jest ukryta w najdalszym kącie działki „żeby nie przeszkadzała”, co jest błędem kardynalnym. Wymusza to stosowanie rur o przekroju 40 mm zamiast standardowych 32 mm, co znacząco podnosi koszty materiałowe. Co więcej, długie nitki zasilające zwiększają ryzyko wystąpienia uderzenia wodnego przy zamykaniu elektrozaworów, co może prowadzić do awarii pompy. Optymalne rozplanowanie sekcji wewnątrz studzienki pozwala również na łatwiejsze zrównoważenie przepływów pomiędzy poszczególnymi strefami. Dobra lokalizacja to mniejsze zużycie energii przez pompę i dłuższa żywotność całej armatury.

Zastosowanie kolektorów modułowych przyspiesza montaż i ułatwia ewentualną rozbudowę

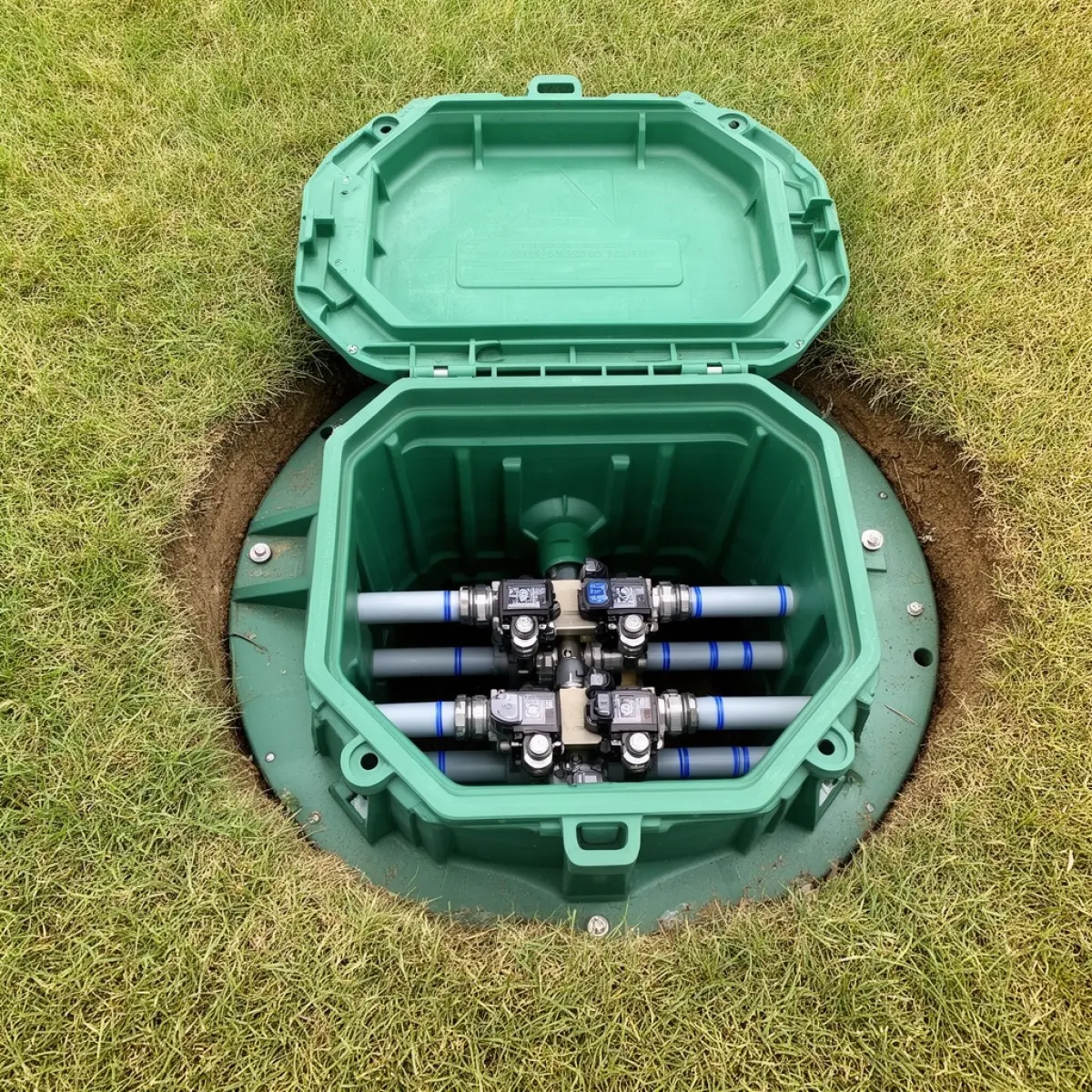

Montaż elektrozaworów w skrzynce można wykonać na dwa sposoby: skręcając wszystko z pojedynczych kształtek lub stosując kolektory modułowe. Jako zwolennik optymalizacji, zawsze rekomenduję to drugie rozwiązanie, ponieważ posiada ono fabryczne uszczelnienia typu o-ring, które eliminują konieczność używania taśmy teflonowej czy pakuł. Kolektory pozwalają na błyskawiczne połączenie kilku zaworów w jeden sztywny blok, co jest niezwykle ważne w ograniczonej przestrzeni studzienki. Dzięki ruchomym nakrętkom (tzw. śrubunkom), wymiana uszkodzonego elektrozaworu zajmuje kilka minut i nie wymaga wycinania fragmentów rur, co w przypadku tradycyjnych połączeń klejonych lub skręcanych jest niemożliwe.

Warto również pomyśleć o przyszłości i zostawić w skrzynce jedno wolne wyjście (zaślepione), które pozwoli na dołożenie kolejnej sekcji w razie rozbudowy ogrodu o nowe nasadzenia. Systemy modułowe są w pełni kompatybilne z większością elektrozaworów dostępnych na rynku, co daje dużą elastyczność przy wyborze osprzętu. Choć koszt gotowego kolektora jest wyższy o około 20% od sumy cen pojedynczych trójników, to oszczędność czasu i pewność szczelności są bezcenne. W inżynierii ogrodowej liczy się każdy punkt styku, a im mniej połączeń wykonanych ręcznie, tym mniejsze ryzyko kosztownych wycieków pod ziemią. Profesjonalny kolektor to standard jakości, który doceni każdy serwisant.

Hermetyczne złącza elektryczne chronią sterownik przed zwarciami w trudnych warunkach

Połączenie cewek elektrozaworów z kablem sterującym to najsłabszy punkt większości instalacji nawadniających. Wilgoć panująca wewnątrz skrzynki zaworowej sprzyja procesom utleniania miedzi, co prowadzi do wzrostu rezystancji i ostatecznie do braku reakcji zaworu na sygnał ze sterownika. Aby temu zapobiec, absolutnie konieczne jest stosowanie żelowych złączy hermetycznych (np. typu DBRY-6). Zwykła taśma izolacyjna lub kostki elektryczne nie zdadzą egzaminu w środowisku o wilgotności sięgającej 100%. Złącza te są wypełnione specjalnym silikonem, który całkowicie odcina dopływ tlenu i wody do miejsca styku przewodów, co gwarantuje niezawodność sygnału przez wiele lat.

Często obserwuję błędy polegające na zostawianiu zbyt krótkich odcinków kabla wewnątrz studzienki, co uniemożliwia wyciągnięcie zaworu na powierzchnię w celu jego konserwacji. Dobrą praktyką jest pozostawienie tzw. zapasu serwisowego w formie pętli o długości około 50 cm. Pozwala to na wygodną pracę bez konieczności kładzenia się na trawniku. Ponadto, warto oznaczyć każdy przewód trwałym znacznikiem, co drastycznie skraca czas diagnozowania usterek w przypadku rozbudowanych systemów wielosekcyjnych. Pamiętajmy, że sterownik nawadniania to urządzenie elektroniczne, a każda nieszczelność w instalacji niskonapięciowej może doprowadzić do spalenia wyjść sekcyjnych. Szczelność elektryczna jest tak samo ważna jak hydrauliczna.

Maskowanie studzienki w trawniku wymaga zastosowania dedykowanych rozwiązań krajobrazowych

Choć standardowe zielone pokrywy skrzynek zaworowych są zaprojektowane tak, by nie rzucały się w oczy, w projektach o wysokim standardzie estetycznym dążymy do ich całkowitego ukrycia. Jednym ze sposobów jest nałożenie na pokrywę fragmentu sztucznej trawy o wysokiej gęstości lub zastosowanie specjalnych nakładek, które pozwalają na wysianie naturalnej darni bezpośrednio na studzience. Wymaga to jednak precyzyjnego docięcia krawędzi, aby zachować możliwość otwarcia skrzynki. Innym podejściem jest umieszczenie studzienki w pasie żwiru lub kory, gdzie jej pokrywa staje się praktycznie niewidoczna na tle ciemniejszego podłoża. Ważne jest jednak, aby nie zasypywać pokrywy całkowicie, co uniemożliwiłoby jej szybką lokalizację w sytuacjach awaryjnych.

W ogrodach o charakterze naturalistycznym można wykorzystać sztuczne kamienie maskujące, które są puste w środku i pełnią rolę dekoracyjną, jednocześnie chroniąc dostęp do zaworów. Należy jednak pamiętać, że każda dodatkowa warstwa nad skrzynką utrudnia jej wentylację i może sprzyjać nadmiernemu skraplaniu pary wodnej. Zawsze doradzam klientom, aby estetyka nie wygrywała z funkcjonalnością; dostęp do zaworów musi być intuicyjny. Dobrze przemyślane maskowanie to takie, które zna tylko właściciel i serwisant, a dla gości pozostaje ono nieodkrytą tajemnicą ogrodu. Harmonijne wkomponowanie technologii w naturę to najwyższy stopień wtajemniczenia w projektowaniu Smart Garden.

Przygotowanie rozdzielacza do zimy polega na całkowitym usunięciu cieczy z korpusów

Zamarzająca woda zwiększa swoją objętość o około 9%, co w zamkniętej przestrzeni elektrozaworu prowadzi do nieodwracalnych uszkodzeń korpusu lub membrany. Skrzynka zaworowa, mimo że znajduje się pod ziemią, nie zapewnia ochrony przed silnymi mrozami, dlatego kluczowe jest przedmuchanie instalacji sprężonym powietrzem. Proces ten polega na podłączeniu kompresora do specjalnego przyłącza w studzience i kolejnym otwieraniu każdej sekcji, aż ze zraszaczy zacznie wydostawać się jedynie mgła wodna. Ważne jest, aby ciśnienie powietrza nie przekraczało 3,5 bara, co chroni delikatne elementy wewnętrzne zaworów przed przegrzaniem i deformacją.

Wiele osób zapomina, że po przedmuchaniu warto zostawić elektrozawory w pozycji półotwartej (jeśli posiadają taką funkcję manualną), co pozwala na swobodne rozprężanie się resztek wilgoci. Wewnątrz studzienki warto również umieścić worki z materiałem izolacyjnym lub styropian, co dodatkowo zredukuje wahania temperatury bezpośrednio przy armaturze. Jeśli system nie posiada zaworów odwadniających, kompresor jest niezbędny. Zaniedbanie tego etapu kończy się zazwyczaj kosztowną wymianą całego rozdzielacza na wiosnę. Systematyczna konserwacja to jedyny sposób na uniknięcie „niespodzianek” podczas pierwszego uruchomienia systemu w nowym sezonie. Wiedza o tym, jak woda zachowuje się w niskich temperaturach, to podstawa bezpiecznego zimowania ogrodu.

Inwestycja w markowe obudowy zwraca się poprzez bezawaryjność i oszczędność czasu

Analizując koszty budowy systemu nawadniania, wielu inwestorów szuka oszczędności właśnie na skrzynkach zaworowych, co jest strategią krótkowzroczną. Różnica w cenie między produktem renomowanej marki a tanim zamiennikiem to zazwyczaj kilkadziesiąt złotych, podczas gdy koszt naprawy uszkodzonego przez mróz lub nacisk rozdzielacza idzie w setki. Markowe skrzynki oferują lepszą geometrię, która ułatwia montaż rur pod kątem, oraz wysokiej jakości uszczelki, które zapobiegają dostawaniu się piasku do środka. Z perspektywy ROI (zwrotu z inwestycji), solidna studzienka redukuje liczbę wizyt serwisowych i przedłuża żywotność drogich elektrozaworów, co w skali 10 lat eksploatacji ogrodu generuje realne oszczędności.

Poniżej przedstawiam porównanie kosztów eksploatacji dwóch typów instalacji w okresie 5 lat.

Podsumowując, skrzynka zaworowa nie jest jedynie plastikowym pudełkiem w ziemi, lecz zaawansowaną obudową techniczną, która chroni mózg i mięśnie naszego systemu nawadniania. Wybór odpowiedniego modelu, dbałość o drenaż oraz hermetyzacja połączeń to fundamenty, na których opiera się niezawodność całego ogrodu. Jako entuzjasta technologii, zawsze zachęcam do wybierania rozwiązań, które oferują najwyższą jakość wykonania, ponieważ w ogrodnictwie, podobnie jak w IT, dobre fundamenty to mniej problemów w przyszłości. Estetyka, którą uzyskujemy dzięki ukryciu zaworów pod zieloną pokrywą, to tylko przyjemny dodatek do solidnej inżynierii ukrytej pod ziemią.
