Jak trójnik lub czwórnik wpływa na podział sekcji nawadniania?

Projektowanie efektywnego systemu nawadniania wymaga odejścia od intuicyjnego łączenia rur na rzecz rzetelnych obliczeń przepływów i strat ciśnienia. Wybór odpowiednich kształtek, takich jak trójniki czy czwórniki, bezpośrednio wpływa na to, czy zraszacze na końcu linii będą pracować z taką samą wydajnością jak te znajdujące się najbliżej elektrozaworów. W mojej praktyce inżynierskiej wielokrotnie spotykałem się z sytuacjami, gdzie błędnie dobrany węzeł rozdzielczy powodował drastyczne spadki ciśnienia dynamicznego, uniemożliwiając domknięcie sekcji.

Wybór między trójnikiem a czwórnikiem determinuje stabilność hydrauliczną całego układu

Każda zmiana kierunku przepływu wody w rurociągu generuje tak zwane opory miejscowe, które sumują się do całkowitej straty ciśnienia w danej sekcji. Trójnik PE jest standardowym rozwiązaniem, gdy chcemy odprowadzić wodę do jednego zraszacza lub rozdzielić linię na dwie gałęzie. Na przykład, w układzie liniowym wzdłuż żywopłotu, trójniki pozwalają na zachowanie laminarności przepływu w głównym przewodzie, co jest kluczowe dla zachowania stałego ciśnienia. W hydrodynamice przyjmuje się, że im prostsza droga wody, tym mniejsza energia tracona jest na tarcie o ścianki i turbulencje. Alternatywą jest czwórnik, który teoretycznie skraca drogę montażu, ale wprowadza większy chaos w strumieniu wody w punkcie rozgałęzienia. Moim zdaniem, w małych i średnich ogrodach lepiej postawić na kaskadowe połączenia trójnikami, które dają większą kontrolę nad balansem hydraulicznym.

Trójniki stanowią fundament większości instalacji szeregowych oraz pierścieniowych

Większość systemów nawadniania, które projektuję, opiera się na trójnikach zaciskowych, ponieważ oferują one najbardziej przewidywalne zachowanie cieczy. Jeśli mamy do czynienia z sekcją zraszaczy wynurzalnych na prostokątnym trawniku, trójnik pozwala na precyzyjne odejście rurą montażową pod konkretny zraszacz bez ingerencji w główny nurt. Zgodnie z zasadami dynamiki płynów, każde odgałęzienie pod kątem 90 stopni powoduje spadek energii kinetycznej wody. Stosując trójniki, możemy te spadki rozłożyć w czasie i przestrzeni, co zapobiega gwałtownym uderzeniom hydraulicznym przy starcie pompy. Przeciwnicy tego rozwiązania wskazują na konieczność użycia większej liczby złączek, co podnosi koszt materiałowy. Jednak z perspektywy serwisu, wymiana jednego trójnika jest znacznie prostsza niż manipulowanie przy rozbudowanym czwórniku w wąskim wykopie.

Zastosowanie trójników w układach pierścieniowych (tzw. ringach) pozwala na zasilanie zraszaczy z dwóch stron, co wyrównuje ciśnienie w całej pętli. Efektywność nawadniania wzrasta wtedy o kilkanaście procent, ponieważ unikamy efektu „słabnącego końca” linii. W takich projektach trójniki pełnią rolę stabilizatorów, a nie tylko łączników. Warto pamiętać, że każda złączka musi być dobrana do średnicy rury PN10 lub PN16, aby uniknąć przewężeń, które są najczęstszą przyczyną kawitacji. Prawidłowo zamontowany trójnik z wysokiej jakości uszczelką NBR gwarantuje szczelność przez dekady, co w przypadku instalacji podziemnych jest priorytetem.

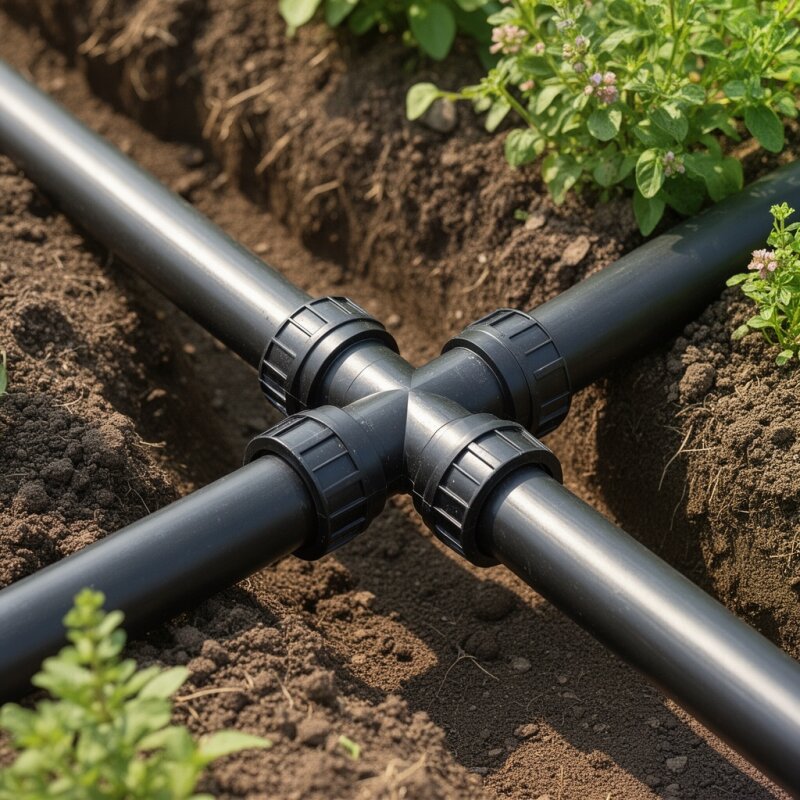

Czwórniki pozwalają na symetryczny podział strumienia wody w skomplikowanych węzłach

Choć rzadziej stosowane w liniach zraszających, czwórniki PE znajdują swoje miejsce w centralnych punktach dystrybucji wody, gdzie miejsce w skrzynce zaworowej jest ograniczone. Wyobraźmy sobie sytuację, w której z jednego punktu musimy zasilić cztery różne kierunki ogrodu o podobnym zapotrzebowaniu na wodę. Zastosowanie czwórnika pozwala na symetryczne rozłożenie wektorów sił działających na rurociąg, co w pewnych warunkach może stabilizować konstrukcję kolektora. W inżynierii instalacyjnej takie rozwiązanie nazywamy „gwiazdą”, a jego główną zaletą jest skrócenie całkowitej długości rur. Należy jednak pamiętać, że wewnątrz czwórnika dochodzi do krzyżowania się strumieni, co przy wysokich przepływach może prowadzić do znacznych wibracji.

Kluczowym aspektem przy wyborze czwórnika jest jakość jego wykonania, szczególnie w obszarze gwintów wewnętrznych lub pierścieni zaciskowych. Parametry techniczne czwórników muszą być identyczne jak rur, do których są przyłączane, aby uniknąć powstawania progów hydraulicznych. Często spotykanym błędem jest stosowanie czwórników w miejscach, gdzie jeden z wylotów jest zaślepiony „na przyszłość” – tworzy to martwą strefę, w której mogą gromadzić się osady mineralne. Dlatego czwórnik rekomenduję tylko tam, gdzie wszystkie cztery wyjścia będą aktywnie wykorzystywane od momentu uruchomienia systemu. W mojej ocenie, jest to element dla zaawansowanych instalatorów, którzy potrafią zrównoważyć opory przepływu na wszystkich nitkach odchodzących od węzła.

Straty ciśnienia na złączkach wpływają bezpośrednio na zasięg zraszaczy

Zrozumienie zjawiska strat ciśnienia jest kluczowe dla każdego, kto samodzielnie projektuje nawadnianie. Strata miejscowa na trójniku przy przepływie przez przelot jest minimalna, ale przy przepływie na odgałęzienie może wynosić nawet 0,2-0,5 bara w zależności od natężenia przepływu. Jeśli w jednej sekcji mamy dziesięć zraszaczy podłączonych szeregowo, sumaryczna strata na samych złączkach może sprawić, że ostatni zraszacz nie wynurzy się z ziemi. W dokumentacjach technicznych producentów takich jak Rain Bird czy Hunter, zawsze znajdziemy tabele wydajności dysz przy określonym ciśnieniu. Jeśli nie uwzględnimy oporów na trójnikach, nasze obliczenia będą obarczone błędem, który zemści się suchymi plamami na trawniku w upalne dni.

Aby zminimalizować te straty, stosuję zasadę przewymiarowania rury głównej w stosunku do sumarycznego wydatku zraszaczy. Optymalizacja hydrauliczna polega na takim doborze średnic i złączek, aby prędkość wody w rurze nie przekraczała 1,5-2,0 m/s. Powyżej tych wartości, turbulencje na trójnikach stają się na tyle duże, że dochodzi do gwałtownego wzrostu oporów i ryzyka uszkodzenia instalacji przez uderzenia hydrauliczne. Warto zainwestować w manometr, aby sprawdzić ciśnienie statyczne i dynamiczne w różnych punktach instalacji przed jej zakopaniem. To jedyny sposób, by upewnić się, że wybór między trójnikiem a czwórnikiem był słuszny z punktu widzenia fizyki przepływu.

Wydajność źródła wody ogranicza liczbę punktów odbioru w jednej sekcji

Zanim wbijemy pierwszą łopatę w ziemię, musimy znać wydajność naszego źródła wody, czy jest to wodociąg, czy studnia głębinowa. Wydajność mierzona w litrach na minutę determinuje, ile zraszaczy możemy obsłużyć za pomocą jednego ciągu rur połączonych trójnikami. Jeśli źródło daje nam 30 l/min, a każdy zraszacz pobiera 10 l/min, teoretycznie możemy podłączyć trzy sztuki. Jednak musimy uwzględnić margines bezpieczeństwa na straty w rurach i na złączkach. W praktyce projektowej zawsze zostawiam 20% rezerwy, co pozwala systemowi pracować stabilnie nawet przy okresowych spadkach ciśnienia w sieci miejskiej. Czwórnik w tym kontekście może być pułapką, ponieważ kusi do podpięcia zbyt wielu odbiorników do jednego węzła, co natychmiastowo „dławi” system.

Projektując sekcje, dzielę ogród na strefy o podobnym nasłonecznieniu i typie roślinności. Podział na sekcje pozwala na sekwencyjne uruchamianie nawadniania, co rozwiązuje problem niskiej wydajności źródła. Każda sekcja zaczyna się od elektrozaworu, za którym następuje rozgałęzienie – i tu wracamy do dylematu: trójnik czy czwórnik. Jeśli strefa jest zwarta, np. klomb kwiatowy, czwórnik może być efektywny. Jeśli jednak strefa jest rozciągnięta, trójniki będą jedynym sensownym wyborem. Pamiętajmy, że każda sekcja musi być hydraulicznie niezależna, a ich wspólny mianownik to kolektor, który najlepiej budować z dedykowanych trójników kolektorowych z ruchomymi nakrętkami, co ułatwia serwis bez konieczności cięcia rur.

Materiały polietylenowe wysokiej gęstości zapewniają wieloletnią trwałość instalacji podziemnej

Jakość materiału, z którego wykonane są złączki, ma krytyczne znaczenie dla bezpieczeństwa ogrodu. Złączki PE (polietylenowe) występują w różnych klasach ciśnieniowych, najczęściej PN10 i PN16. Do domowych systemów nawadniania PN10 jest w zupełności wystarczające, pod warunkiem, że produkt pochodzi od renomowanego producenta i posiada atesty higieniczne oraz wytrzymałościowe. Tanie zamienniki z marketów budowlanych często mają cieńsze ścianki i słabej jakości uszczelki, które twardnieją pod wpływem niskich temperatur. Wybierając trójniki i czwórniki, zawsze sprawdzam, czy posiadają one korpus z polipropylenu (PP-B) o wysokiej odporności mechanicznej oraz pierścień zaciskowy, który „wgryza się” w rurę, zapobiegając jej wysunięciu pod ciśnieniem.

Warto zwrócić uwagę na stabilizację UV kształtek, mimo że docelowo znajdą się one pod ziemią. Podczas montażu elementy te często leżą na słońcu przez kilka dni, co przy braku odpowiednich filtrów może osłabić strukturę polimeru. Trwałość instalacji zależy również od odporności na środki chemiczne, takie jak nawozy, które mogą przesiąkać do gleby. Polietylen jest materiałem chemicznie obojętnym, co czyni go idealnym do kontaktu z wodą i glebą. Przy montażu czwórników, ze względu na ich bardziej skomplikowaną budowę wewnętrzną, ryzyko powstania naprężeń materiałowych jest większe, dlatego tak ważne jest, aby rury dochodzące do czwórnika były ułożone bez zbędnych naciągów, w linii prostej do wejść złączki.

Integracja systemu nawadniania z inteligentnym sterownikiem wymaga precyzyjnego podziału na sekcje

Nowoczesne nawadnianie to nie tylko rury, to przede wszystkim automatyka i sterowanie z poziomu smartfona. Inteligentne sterowniki, takie jak te z serii WiFi, potrafią pobierać dane meteorologiczne i korygować czas pracy sekcji. Aby jednak ten system miał sens, fizyczna warstwa instalacji musi być perfekcyjnie zaprojektowana. Każdy trójnik i czwórnik musi być częścią logicznej całości. Jeśli błędnie połączymy zraszacze o różnym wydatku wody (np. statyczne z rotacyjnymi) na jednej nitce za pomocą czwórnika, sterownik nie będzie w stanie precyzyjnie dawkować wody – jedna część ogrodu będzie zalana, a druga sucha. Dlatego precyzyjny podział na sekcje jest fundamentem smart-ogrodu.

• Sekcja trawnikowa: Zraszacze o dużym zasięgu, połączone grubymi rurami PE 32mm i trójnikami o niskim oporze.
• Sekcja kroplowa: Linie kroplujące zasilane przez reduktory ciśnienia, gdzie trójniki są mniejszej średnicy (np. 16mm).
• Sekcja doniczkowa: Mikronawadnianie z wykorzystaniem czwórników do rozdzielenia wody na poszczególne poziomy regałów roślinnych.
• Sekcja techniczna: Punkt poboru wody do mycia narzędzi, wymagający trójnika z zaworem odcinającym.

W mojej pracy często integruję czujniki wilgotności gleby z poszczególnymi sekcjami. Jeśli sekcja jest zbudowana chaotycznie, z dużą ilością czwórników bez wyraźnego planu, odczyt z jednego czujnika będzie niemiarodajny dla całego obszaru. Zaleta trójników polega na tym, że pozwalają one na budowę „drzewa” instalacji, gdzie każda gałąź jest łatwa do monitorowania i ewentualnej rozbudowy o kolejne sensory. W inteligentnym domu liczy się przewidywalność, a prostota układu opartego na trójnikach taką przewidywalność gwarantuje.

Błędy podczas montażu złączek zaciskowych prowadzą do kosztownych wycieków pod trawnikiem

Nawet najlepszy projekt polegnie, jeśli montaż zostanie wykonany niestarannie. Najczęstszym błędem, jaki widzę, jest niedociśnięcie rury do samego końca złączki, za uszczelkę. W przypadku trójnika mamy trzy takie punkty ryzyka, w czwórniku aż cztery. Prawidłowy montaż złączki PE wymaga sfazowania końcówki rury, zwilżenia jej wodą lub smarem silikonowym i zdecydowanego pchnięcia, aż poczujemy opór za o-ringiem. Jeśli tego nie zrobimy, system może wydawać się szczelny przy niskim ciśnieniu, ale po pierwszym cyklu zimowym lub przy skoku ciśnienia, rura po prostu wyskoczy, zalewając ogród. To generuje nie tylko straty wody, ale i konieczność zniszczenia wypielęgnowanego trawnika w poszukiwaniu usterki.

Innym problemem jest dokręcanie nakrętek „na siłę” za pomocą kluczy hydraulicznych. Złączki skręcane PE są zaprojektowane tak, aby dokręcać je ręcznie, ewentualnie lekko dociągnąć dedykowanym kluczem z tworzywa. Zbyt mocne dokręcenie może spowodować pęknięcie korpusu trójnika lub czwórnika, co objawi się mikropęknięciami po kilku miesiącach użytkowania. Warto również wspomnieć o czystości – piasek wewnątrz złączki to najkrótsza droga do zniszczenia uszczelki. Przed montażem każdej kształtki należy dokładnie wypłukać rury, aby pozbyć się opiłków powstałych przy cięciu. Moja rada: po złożeniu sekcji, przed zasypaniem rowów, wykonaj próbę ciśnieniową trwającą minimum 30 minut. To jedyny moment, kiedy naprawa błędu kosztuje tylko chwilę czasu, a nie setki złotych.

Analiza kosztów zakupu osprzętu w relacji do długoterminowej bezawaryjności systemu

Często inwestorzy pytają mnie, czy warto dopłacać do markowych złączek. Moja odpowiedź jest zawsze taka sama: koszt osprzętu to ułamek wartości ogrodu, ale jego awaria może zniszczyć rośliny warte tysiące złotych. Trójnik renomowanej firmy kosztuje około 8-12 zł, czwórnik nieco więcej. Wybierając najtańsze produkty, oszczędzamy na jednej sekcji może 50 zł. Czy jest to warte ryzyka zalania fundamentów domu lub konieczności przekopywania ogrodu za dwa lata? Zdecydowanie nie. Analizując zwrot z inwestycji (ROI), należy wziąć pod uwagę nie tylko cenę zakupu, ale i koszty eksploatacji, w tym potencjalne straty wody wynikające z nieszczelności, których nie widać na powierzchni.

Dobra instalacja powinna być bezobsługowa przez minimum 10-15 lat. Stosując trójniki o sprawdzonej konstrukcji, minimalizujemy liczbę elementów ruchomych i uszczelnień. Warto również rozważyć zakup złączek z mosiądzu w miejscach szczególnie narażonych na uszkodzenia mechaniczne lub wysokie ciśnienie (np. przy pompie), choć w większości przypadków wysokiej klasy polipropylen jest wystarczający. Ekonomia systemu nawadniania to przede wszystkim oszczędność wody dzięki precyzyjnemu jej podawaniu, a to jest możliwe tylko przy zachowaniu pełnej szczelności i odpowiednich parametrów ciśnienia, które gwarantuje poprawnie dobrana armatura.

Optymalizacja przepływów pozwala na znaczną redukcję zużycia energii przez pompy

Mało kto łączy wybór trójnika w ogrodzie z rachunkami za prąd, a jednak zależność ta jest bezpośrednia. Jeśli nasz system jest zaprojektowany niefunkcjonalnie, z dużą ilością wąskich gardeł i niepotrzebnych czwórników generujących opory, pompa musi pracować dłużej i na wyższych obrotach, aby dostarczyć wymaganą dawkę wody. Efektywność energetyczna systemu nawadniania staje się coraz ważniejsza w dobie rosnących cen mediów. Projektując instalację tak, aby straty ciśnienia były jak najniższe, pozwalamy pompie pracować w jej optymalnym punkcie pracy (tzw. duty point), co wydłuża jej żywotność i zmniejsza pobór energii elektrycznej.

W swojej praktyce stosuję oprogramowanie do symulacji przepływów, które wyraźnie pokazuje, że kaskadowy układ trójników o łagodnych odejściach jest znacznie bardziej „energooszczędny” niż gwałtowne rozgałęzienia. Dodatkowo, mniejsze turbulencje to cichsza praca instalacji – brak charakterystycznego szumu i „stukania” rur w ziemi. Zrównoważone zarządzanie wodą i energią to nie tylko moda, to konieczność. Wybierając komponenty do swojego systemu, myśl o nich jak o naczyniach połączonych – każdy trójnik ma znaczenie dla końcowego efektu, jakim jest piękny, zielony ogród utrzymany przy minimalnym nakładzie zasobów. Podsumowując, jeśli masz miejsce i budżet, wybieraj sprawdzone trójniki w układach liniowych, a czwórniki rezerwuj tylko dla specyficznych, ciasnych węzłów rozdzielczych, zawsze dbając o najwyższą jakość montażu.
