Dlaczego kotwa do huśtawki wkręcana stabilnie utrzyma plac zabaw?

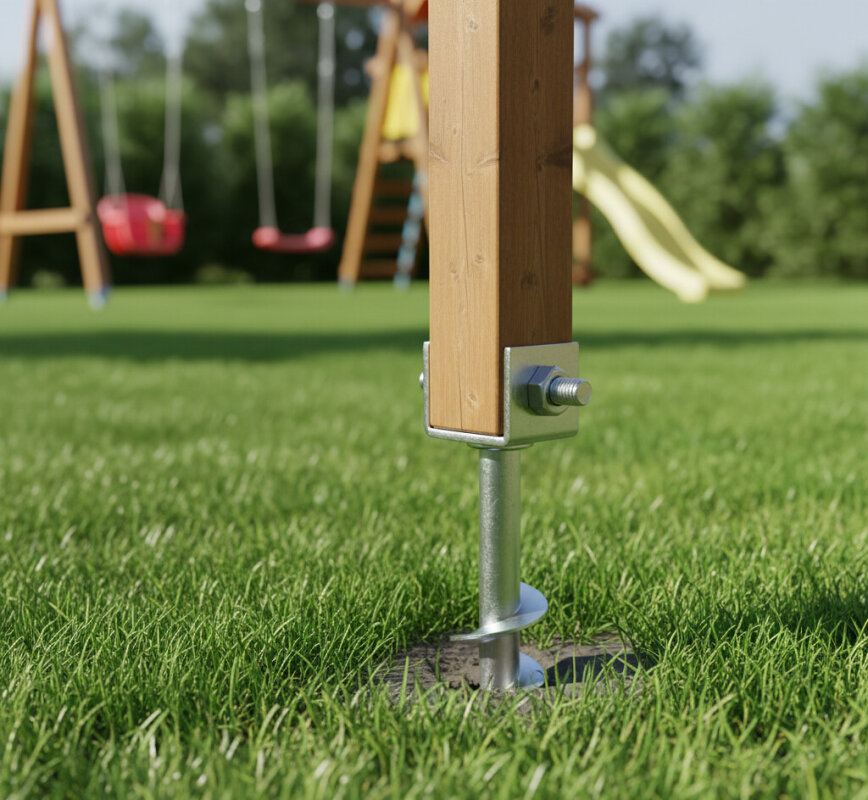

Bezpieczeństwo konstrukcji ogrodowych zaczyna się głęboko pod powierzchnią gruntu, gdzie kotwa do huśtawki wkręcana pełni rolę kluczowego stabilizatora. Jako inżynier budowlany wielokrotnie spotykam się z lekceważeniem sił dynamicznych, które oddziałują na huśtawki podczas intensywnej eksploatacji. Prawidłowo dobrana kotwa musi nie tylko utrzymać ciężar własny konstrukcji, ale przede wszystkim zniwelować momenty wywracające generowane przez ruch wahadłowy. W mojej praktyce zawodowej fundamentowanie wkręcane zyskało status standardu ze względu na optymalny stosunek nośności do czasu instalacji.

Mechanika kotwienia wkręcanego opiera się na tarciu i oporze gruntu

Zasada działania kotwy wkręcanej jest zbliżona do pracy śruby w materiale litym, jednak w tym przypadku medium stanowi grunt rodzimy o zróżnicowanej strukturze. Geometria helisy kotwy została zaprojektowana tak, aby podczas wkręcania zagęszczać strukturę gleby wokół trzpienia, co znacząco zwiększa tarcie pobocznicy. Podczas montażu zestawu zabawowego o masie całkowitej przekraczającej 150 kg, każdy centymetr kwadratowy powierzchni styku metalu z ziemią ma znaczenie dla stabilności pionowej. Z punktu widzenia fizyki budowli, kotwa przekazuje obciążenia na głębsze, bardziej zwięzłe warstwy gruntu, które nie uległy rozluźnieniu podczas prac powierzchniowych. Alternatywą dla tego rozwiązania są kotwy wbijane, jednak posiadają one znacznie niższą odporność na wyrywanie w gruntach piaszczystych. Ostatecznie to właśnie powierzchnia tarczy wkręcanej decyduje o tym, czy huśtawka pozostanie w pionie podczas silnych podmuchów wiatru lub gwałtownych startów użytkowników.

Dobór parametrów technicznych kotwy musi uwzględniać masę konstrukcji

Wybór konkretnego modelu kotwy nie powinien być przypadkowy, lecz poparty obliczeniami szacunkowymi obciążeń statycznych i dynamicznych. Średnica rdzenia oraz grubość ścianki profilu stalowego to parametry, które determinują sztywność całego połączenia. W przypadku huśtawek wykonanych z belek kwadratowych 90x90 mm, najczęściej stosuje się kotwy o długości minimum 500 mm, co pozwala na osadzenie elementu stabilizującego poniżej strefy najbardziej narażonej na wysychanie i pęcznienie gruntu. Kontekst ekonomiczny często skłania inwestorów do wyboru cieńszych zamienników, jednak zjawisko zmęczenia materiału w strefie gięcia przy gruncie szybko weryfikuje te oszczędności. Można rozważyć zastosowanie kotew regulowanych, jednak tradycyjne monolityczne kotwy wkręcane oferują wyższą odporność na drgania o wysokiej częstotliwości. Precyzyjne dopasowanie kielicha kotwy do przekroju belki drewnianej zapobiega powstawaniu luzów technologicznych, które są najczęstszą przyczyną skrzypienia i niestabilności placu zabaw.

Nośność gruntu determinuje stabilność całego placu zabaw

Przed przystąpieniem do montażu kluczowe jest przeprowadzenie prostej analizy organoleptycznej podłoża, ponieważ każdy rodzaj gleby posiada inną nośność obliczeniową. Grunty spoiste, takie jak gliny, oferują doskonałe warunki dla kotew wkręcanych, tworząc niemal monolityczne połączenie po ustabilizowaniu się struktury gleby. W mojej karierze widziałem przypadki, gdzie na terenach podmokłych standardowe kotwy nie spełniały swojej roli, co wymagało zastosowania przedłużanych świdrów gruntowych. Istnieje błędne przekonanie, że każdy grunt nadaje się do kotwienia bezpośredniego bez dodatkowych wzmocnień. W sytuacjach granicznych warto zastosować podsypkę stabilizującą lub zwiększyć liczbę punktów podparcia. Poniższa tabela przedstawia orientacyjną nośność w zależności od rodzaju podłoża.

Proces galwanizacji ogniowej stanowi kluczową barierę antykorozyjną

Trwałość fundamentowania wkręcanego jest bezpośrednio uzależniona od jakości powłoki ochronnej, która musi stawić czoła agresywnemu środowisku glebowemu. Cynkowanie ogniowe (hot-dip galvanizing) tworzy na powierzchni stali warstwę stopową cynku i żelaza, która jest odporna na uszkodzenia mechaniczne podczas wkręcania w kamieniste podłoże. Podczas kontaktu kotwy z wilgotną ziemią zachodzą procesy elektrochemiczne, które w przypadku braku ochrony, prowadzą do szybkiej degradacji rdzenia stalowego w ciągu zaledwie kilku sezonów. Z ekonomicznego punktu widzenia, zakup kotwy malowanej proszkowo zamiast ocynkowanej jest błędem, gdyż tarcie podczas montażu niszczy powłokę lakierniczą, odsłaniając gołą stal. Warto zwrócić uwagę na normę PN-EN ISO 1461, która definiuje minimalne grubości powłok cynkowych dla elementów konstrukcyjnych. Inwestycja w certyfikowane produkty zabezpieczone ogniowo gwarantuje, że podstawa huśtawki nie straci swojej integralności strukturalnej przez co najmniej 15-20 lat.

Prawidłowa metodyka montażu eliminuje ryzyko luzowania się elementów

Montaż kotew wkręcanych wymaga precyzji oraz użycia odpowiedniego ramienia siły, aby zapewnić pionowe osadzenie elementu w gruncie. Wstępne nawiercanie mniejszym wiertłem może być pomocne w bardzo twardym podłożu, jednak należy unikać nadmiernego rozluźniania ziemi w strefie pracy helisy. Jako inżynier zawsze zalecam użycie stalowego pręta o długości minimum 1 metra jako dźwigni, co pozwala na płynne i kontrolowane wkręcanie bez szarpania. Przykładem błędu jest wbijanie kotwy wkręcanej młotem, co niszczy strukturę gwintu i drastycznie obniża jej parametry wytrzymałościowe. W kontekście historycznym fundamenty palowe zawsze opierały się na wkręcaniu lub wciskaniu, co minimalizowało naruszenie struktury otoczenia. Weryfikacja pionu za pomocą poziomicy magnetycznej na każdym etapie zagłębiania kotwy pozwala uniknąć problemów z późniejszym spasowaniem konstrukcji drewnianej.

1. Wyznaczenie punktów podparcia zgodnie z projektem placu zabaw.
2. Oczyszczenie terenu z darni i kamieni powierzchniowych.
3. Wkręcanie kotwy przy stałym docisku pionowym.
4. Kontrola głębokości osadzenia kielicha nad poziomem gruntu.
5. Stabilizacja belki w kielichu za pomocą wkrętów ciesielskich.

Siły dynamiczne wymagają zastosowania odpowiednich połączeń śrubowych

Huśtawka w ruchu generuje obciążenia cykliczne, które przenoszone są z poprzeczki, przez słupy pionowe, aż do kotew wkręcanych. Zjawisko rezonansu może wystąpić, gdy częstotliwość bujania pokryje się z częstotliwością drgań własnych konstrukcji, co prowadzi do poluzowania się połączeń gwintowanych. W swojej praktyce stosuję wyłącznie śruby o klasie twardości 8.8 oraz podkładki poszerzane, które rozkładają nacisk na większą powierzchnię drewna. Częstym błędem jest stosowanie zwykłych wkrętów do drewna, które pod wpływem sił ścinających ulegają zerwaniu, co stwarza bezpośrednie zagrożenie dla dzieci. Analiza kinematyczna ruchu huśtawki wskazuje, że największe naprężenia występują w punkcie zwrotnym, dlatego sztywność osadzenia kotwy w gruncie musi być bezwzględna. Stosowanie nakrętek samokontrujących zapobiega ich odkręcaniu się pod wpływem nieustannych wibracji generowanych przez łożyska huśtawki.

Normy bezpieczeństwa określają rygorystyczne wymagania dla fundamentowania

Projektowanie i montaż placów zabaw w przestrzeni publicznej podlega rygorom normy PN-EN 1176, która precyzyjnie określa wymagania dotyczące stabilności urządzeń. Choć w ogrodach prywatnych stosowanie się do tych wytycznych nie jest obligatoryjne, stanowi ono najlepszą praktykę inżynierską gwarantującą bezpieczeństwo. Norma ta nakłada na producentów obowiązek zaprojektowania fundamentów tak, aby wytrzymały one maksymalne przewidywalne obciążenie z uwzględnieniem współczynnika bezpieczeństwa. W kontekście prawnym, w razie wypadku, biegli sądowi często odwołują się do standardów zawartych w dokumentach Polskiego Komitetu Normalizacyjnego. Certyfikacja kotew przez niezależne jednostki badawcze daje pewność, że materiał użyty do ich produkcji posiada deklarowaną granicę plastyczności. Należy pamiętać, że stabilność to nie tylko brak przewrócenia się, ale także brak nadmiernych wychyleń konstrukcji, które mogłyby prowadzić do zakleszczenia części ciała dziecka.

Fundamenty wkręcane wygrywają z betonem pod względem czasu realizacji

Porównując tradycyjne betonowanie z użyciem kotew wkręcanych, należy wziąć pod uwagę nie tylko koszty materiałowe, ale przede wszystkim logistykę i czas potrzebny na wiązanie betonu. Fundament wkręcany pozwala na natychmiastowe obciążenie konstrukcji, co skraca proces budowy placu zabaw z kilku dni do kilku godzin. Betonowanie wymaga wykopów, wywozu ziemi i przygotowania mieszanki, co w zadbanym ogrodzie generuje znaczne zniszczenia struktury trawnika. Z perspektywy ekonomicznej, kotwy wkręcane są rozwiązaniem droższym jednostkowo, ale tańszym w ogólnym rozrachunku kosztów robocizny. Istnieje jednak alternatywa w postaci kotew do zabetonowania, które stosuje się w gruntach skrajnie niestabilnych, gdzie wkręcanie nie zapewnia odpowiedniej nośności. Poniższa tabela porównuje oba te systemy w ujęciu technicznym.

Regularna konserwacja przedłuża żywotność stalowych elementów kotwiących

Nawet najlepiej zamontowana kotwa wymaga okresowych przeglądów technicznych, szczególnie po okresie zimowym, gdy procesy zamarzania i odmarzania wody w gruncie mogły spowodować ruchy podłoża. Monitorowanie osiadania oraz sprawdzanie dokręcenia śrub mocujących belkę w kielichu to podstawowe czynności, które powinien wykonywać każdy właściciel placu zabaw. W mojej ocenie, raz w roku należy oczyścić widoczne części kotwy z zalegającej ziemi i liści, co zapobiega powstawaniu mikrośrodowisk sprzyjających korozji wżernej. W przypadku zauważenia ubytków w warstwie cynku, można zastosować cynk w sprayu jako doraźne zabezpieczenie naprawcze. Kontrola stanu drewna w miejscu styku z metalowym kielichem jest równie ważna, gdyż tam najczęściej gromadzi się wilgoć prowadząca do gnicia biologicznego. Systematyczne dbanie o te detale pozwala na uniknięcie kosztownych remontów i wymiany całych sekcji konstrukcyjnych placu zabaw.

Unikanie błędów wykonawczych gwarantuje bezpieczeństwo użytkowników

Największym zagrożeniem dla stabilności huśtawki jest pośpiech i ignorowanie instrukcji producenta podczas osadzania kotew w podłożu. Niedostateczna głębokość wkręcenia, wynikająca z napotkania na kamień lub korzeń, często jest akceptowana przez niedoświadczonych monterów, co skutkuje drastycznym obniżeniem siły wyrywającej. W takich przypadkach jedynym słusznym rozwiązaniem jest zmiana lokalizacji punktu kotwienia lub usunięcie przeszkody, a nie skracanie kotwy szlifierką kątową. Kolejnym błędem jest stosowanie kotew o zbyt małej średnicy kielicha w stosunku do belki, co wymusza jej podciosanie i osłabia przekrój czynny drewna. Brak pionowania kotew powoduje powstawanie naprężeń wstępnych w konstrukcji, co może doprowadzić do pękania elementów drewnianych podczas pracy zestawu. Jako ekspert budowlany zawsze powtarzam, że fundament to najgorsze miejsce na szukanie oszczędności, ponieważ jego awaria zazwyczaj oznacza konieczność demontażu całego obiektu.

Przydatne źródła: Polski Komitet Normalizacyjny, Główny Urząd Nadzoru Budowlanego
