Jak kotwy wbijane do słupków ułatwią montaż płotu bez betonu?

Wybór metody osadzenia ogrodzenia w gruncie jest kluczową decyzją projektową, która rzutuje na trwałość i stabilność całej konstrukcji przez dekady. Jako inżynier z wieloletnim stażem, często spotykam się z przekonaniem, że tylko beton zapewnia odpowiednią sztywność, jednak współczesna technologia stalowych elementów kotwiących przeczy temu stereotypowi. Kotwy wbijane do słupków wykorzystują tarcie pobocznicy oraz opór czołowy gruntu, co przy odpowiednim zagłębieniu pozwala na przeniesienie znacznych obciążeń dynamicznych, takich jak parcie wiatru. W tym artykule przeprowadzę Państwa przez techniczne zawiłości tego rozwiązania, opierając się na faktach i parametrach wytrzymałościowych.

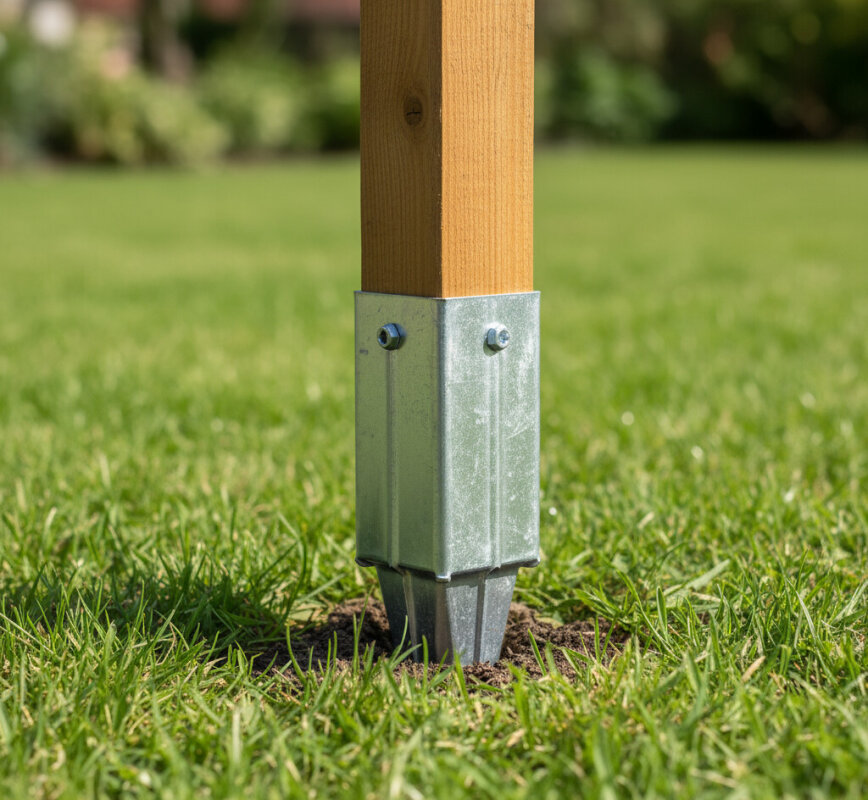

Kotwy wbijane stanowią alternatywę dla tradycyjnych fundamentów punktowych

Zastosowanie kotew wbijanych w budownictwie ogrodowym to przede wszystkim optymalizacja procesów wykonawczych i logistycznych na placu budowy. Podczas realizacji ogrodzenia o długości pięćdziesięciu metrów, tradycyjne betonowanie wymagałoby przygotowania około dwóch metrów sześciennych mieszanki, co wiąże się z transportem, mieszaniem i długim czasem wiązania. Kotwy stalowe eliminują ten problem, pozwalając na natychmiastowe obciążanie konstrukcji tuż po ich wbiciu w podłoże. Z perspektywy ekonomicznej, oszczędność czasu pracy ekipy montażowej często przewyższa koszt zakupu samych elementów stalowych, co czyni tę metodę bardzo atrakcyjną. Warto jednak pamiętać, że rozwiązanie to najlepiej sprawdza się w przypadku ogrodzeń lekkich, takich jak płoty lamelowe, sztachetowe czy systemowe panele 2D i 3D.

Analizując kontekst prawny i techniczny, należy zwrócić uwagę na wytyczne zawarte w przepisach takich jak te publikowane przez Główny Urząd Nadzoru Budowlanego, które określają warunki sytuowania ogrodzeń. Choć prawo budowlane nie precyzuje bezpośrednio technologii kotwienia, to nakłada na inwestora obowiązek zapewnienia bezpieczeństwa konstrukcji. Alternatywą dla kotew wbijanych są kotwy przykręcane do podłoża betonowego lub fundamenty śrubowe, jednak to właśnie modele wbijane oferują najlepszy stosunek ceny do stabilności w gruntach rodzimych. Moim zdaniem, kluczem do sukcesu jest tutaj precyzyjne dopasowanie długości ostrza kotwy do strefy przemarzania i rodzaju gruntu. Praktyka pokazuje, że w większości przypadków kotwy o długości 600-750 mm są wystarczające dla standardowych ogrodzeń o wysokości do 180 cm.

Wybór odpowiedniej stali gwarantuje trwałość konstrukcji ogrodzeniowej

Jako inżynier kładę ogromny nacisk na jakość materiału bazowego, ponieważ to on decyduje o sztywności połączenia słupka z gruntem. Stal konstrukcyjna S235JR jest standardem w produkcji wysokiej jakości kotew, zapewniając odpowiednią plastyczność przy zachowaniu wysokiej granicy plastyczności. Widziałem wiele przypadków, gdzie tanie zamienniki wykonane ze zbyt cienkiej blachy ulegały deformacji już podczas próby wbicia w twardsze podłoże. Minimalna grubość ścianki kielicha kotwy nie powinna być mniejsza niż 2,0 mm, a w przypadku trudniejszych warunków gruntowych zalecam stosowanie elementów o grubości 2,5 mm lub nawet 3,0 mm. Solidna konstrukcja kielicha zapobiega „rozchodzeniu się” metalu pod wpływem sił rozporowych śrub montażowych.

Z punktu widzenia metalurgii, istotny jest również proces formowania kotwy – elementy tłoczone z jednego arkusza blachy zazwyczaj wykazują lepszą odporność na pękanie niż te spawane z wielu kawałków niskiej jakości spoinami. Norma PN-EN 10025 precyzuje wymagania dla stali niestopowych, a jej przestrzeganie przez producenta jest dla mnie pierwszym sygnałem, że mam do czynienia z produktem profesjonalnym. Często spotykaną alternatywą są kotwy wykonane z aluminium, jednak ich zastosowanie w kontakcie z gruntem jest ryzykowne ze względu na korozję elektrochemiczną i niższą wytrzymałość mechaniczną. Podsumowując ten wątek, zawsze rekomenduję sprawdzanie certyfikatów materiałowych i wybieranie produktów od renomowanych dostawców, którzy deklarują parametry techniczne swoich wyrobów.

Mechanika gruntu determinuje stabilność słupków osadzanych bez betonu

Stabilność kotwy wbijanej zależy bezpośrednio od parametrów geotechnicznych podłoża, co jest aspektem często pomijanym przez amatorów ogrodnictwa. W gruntach spoistych, takich jak gliny czy iły, kotwa uzyskuje bardzo wysoką stabilność dzięki dużej kohezji cząsteczek gruntu, które ściśle oblepiają stalowe ostrze. Przykładowo, wbicie kotwy w wilgotną glinę tworzy połączenie niemal tak sztywne jak beton, pod warunkiem, że nie dojdzie do rozluźnienia struktury gruntu wokół elementu. Z kolei w gruntach niespoistych, takich jak piaski, stabilność opiera się głównie na tarciu, co może wymagać zastosowania dłuższych ostrzy lub dodatkowego zagęszczenia terenu wokół słupka. Należy unikać montażu w świeżo nawiezionym, niezagęszczonym czarnoziemie, gdyż osiadanie gruntu doprowadzi do pochylenia ogrodzenia.

Zgodnie z zasadami mechaniki gruntów, kluczowym parametrem jest tutaj moduł odkształcenia podłoża oraz kąt tarcia wewnętrznego. Jeśli grunt jest zbyt luźny, można zastosować metodę stabilizacji mechanicznej, polegającą na wbiciu kotwy w mniejszy, wcześniej przygotowany otwór wypełniony zagęszczonym kruszywem. Alternatywą dla bardzo trudnych warunków (np. grunty torfowe) jest rezygnacja z kotew wbijanych na rzecz pali wkręcanych, które sięgają głębszych, nośnych warstw ziemi. Moja konkluzja techniczna jest jednoznaczna: przed rozpoczęciem prac należy wykonać próbne wbicie jednej kotwy, aby ocenić opór gruntu i ewentualną konieczność korekty długości elementów. Tylko takie podejście gwarantuje, że płot nie ulegnie deformacji pod wpływem pierwszych jesiennych wichur.

Proces montażu kotew wbijanych wymaga precyzyjnego przygotowania podłoża

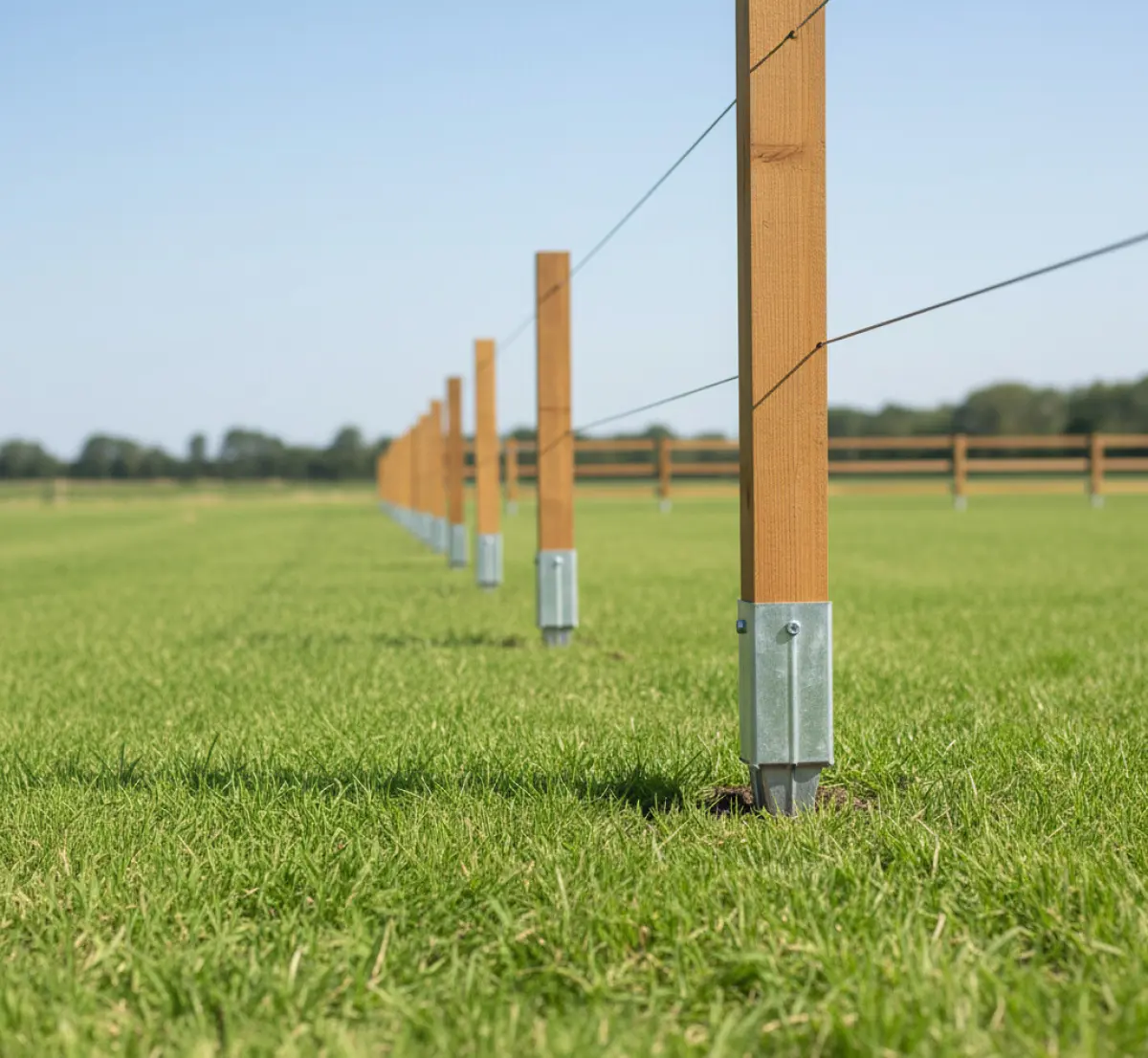

Montaż kotew wbijanych wydaje się prosty, jednak wymaga dyscypliny technicznej i użycia odpowiednich narzędzi, aby uniknąć uszkodzenia elementów stalowych. Pierwszym krokiem jest zawsze precyzyjne wytyczenie linii ogrodzenia za pomocą sznura murarskiego i wyznaczenie punktów pod słupki z dokładnością do kilku milimetrów. Użycie pobijaka z tworzywa lub grubego klocka z twardego drewna jest absolutnie konieczne, aby energia uderzenia młota rozkładała się równomiernie i nie niszczyła krawędzi kielicha kotwy. Wielokrotnie widziałem zniszczone kotwy, w które uderzano bezpośrednio stalowym młotem, co prowadziło do odpryskiwania warstwy ocynku i deformacji gniazda słupka. Proces wbijania powinien odbywać się etapami, z ciągłą kontrolą pionu w dwóch płaszczyznach przy użyciu poziomicy magnetycznej.

W przypadku napotkania w gruncie przeszkód, takich jak kamienie czy korzenie, nie należy wbijać kotwy „na siłę”, gdyż może to spowodować jej skręcenie lub zboczenie z wyznaczonej osi. W takich sytuacjach praktycznym rozwiązaniem jest wykonanie otworu pilotującego za pomocą stalowego pręta lub świdra ręcznego o średnicy mniejszej niż szerokość ostrza kotwy. Alternatywą dla ręcznego wbijania, szczególnie przy dużych inwestycjach, jest użycie kafara spalinowego lub pneumatycznego, co drastycznie przyspiesza pracę i zapewnia większą precyzję osadzenia. Moje doświadczenie podpowiada, że najczęstszym błędem jest zbyt płytkie wbicie kotwy – element musi być zagłębiony tak, aby dolna część kielicha znajdowała się tuż nad poziomem gruntu, co minimalizuje ramię siły gnącej działającej na słupek. Prawidłowo osadzona kotwa powinna stawiać wyraźny opór przy próbie poruszenia nią ręką.

Nośność pionowa i pozioma kotew różni się od parametrów betonu

Analizując nośność kotew wbijanych, musimy rozróżnić siły działające pionowo (ciężar płotu) oraz siły działające poziomo (parcie wiatru). Nośność pionowa kotwy wbijanej w typowym gruncie mineralnym wynosi od 150 do 300 kg na punkt, co jest wartością całkowicie wystarczającą dla większości systemów ogrodzeniowych. Przykładowo, standardowy panel ogrodzeniowy wraz ze słupkiem waży nie więcej niż 20-30 kg, co daje ogromny zapas bezpieczeństwa konstrukcyjnego. Jednak to siły poziome generowane przez wiatr stanowią największe wyzwanie, zwłaszcza przy płotach o pełnym wypełnieniu, które działają jak żagiel. W takich przypadkach moment zginający działający na styku słupka z kotwą może być bardzo duży, co wymaga stosowania kotew o głębokim osadzeniu i solidnym profilu ostrza.

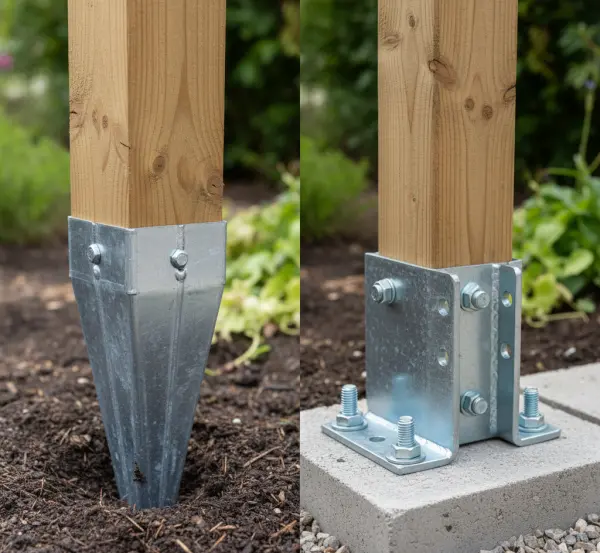

Z perspektywy inżynierii lądowej, fundament betonowy oferuje większą masę własną, co przekłada się na lepszą stabilność grawitacyjną, jednak kotwa wbijana nadrabia te braki poprzez klinowanie się w gruncie. Istnieją badania wskazujące, że w gruntach spoistych siła potrzebna do wyrwania prawidłowo wbitej kotwy jest porównywalna z siłą potrzebną do wyrwania niewielkiego bloku betonowego. Alternatywą dla zwiększenia nośności w bardzo wietrznych miejscach jest zastosowanie kotew z krzyżowym profilem ostrza, który stawia większy opór boczny. Moja obserwacja jest taka: kotwy wbijane doskonale radzą sobie z obciążeniami, o ile nie przekraczamy dopuszczalnej powierzchni „żagla” ogrodzenia przewidzianej przez producenta systemu. W przypadku płotów o wysokości powyżej 2 metrów, zawsze sugeruję konsultację z projektantem w celu przeliczenia sił działających na fundament.

Zabezpieczenie antykorozyjne decyduje o żywotności elementów stalowych

Trwałość kotwy wbijanej jest bezpośrednio uzależniona od jakości powłoki ochronnej, ponieważ element ten pracuje w środowisku o wysokiej wilgotności i zmiennym pH. Ocynk ogniowy wykonywany zgodnie z normą PN-EN ISO 1461 to jedyne akceptowalne zabezpieczenie dla elementów stalowych mających bezpośredni kontakt z gruntem. W odróżnieniu od tańszego ocynku galwanicznego, powłoka ogniowa jest znacznie grubsza (często powyżej 50-70 mikrometrów) i tworzy stop żelaza z cynkiem, który jest odporny na uszkodzenia mechaniczne podczas wbijania. Widziałem kotwy ocynkowane galwanicznie, które po dwóch latach w wilgotnej ziemi ulegały całkowitej korozji wżernej, co prowadziło do destabilizacji płotu. Proces korozji w gruncie jest nieubłagany, dlatego na tym elemencie nie wolno oszczędzać.

Warto również zwrócić uwagę na zjawisko korozji na styku różnych materiałów, na przykład gdy stalowa kotwa styka się ze słupkiem wykonanym z drewna impregnowanego solami miedzi. W takich warunkach dochodzi do przyspieszonej degradacji metalu, dlatego zalecam stosowanie przekładek izolacyjnych lub wybieranie kotew dodatkowo malowanych proszkowo (system duplex). Alternatywą dla samej stali ocynkowanej są kotwy ze stali nierdzewnej, jednak ich koszt jest zazwyczaj barierą nie do przejścia dla standardowych inwestycji prywatnych. Podsumowując, wybierając kotwy, należy szukać charakterystycznych „zacieków” cynku świadczących o kąpieli ogniowej oraz unikać produktów o idealnie gładkiej, błyszczącej powierzchni, która zazwyczaj oznacza mniej trwały ocynk galwaniczny. Dobra powłoka to minimum 30 lat spokoju od rdzy.

Błędy wykonawcze podczas wbijania kotew obniżają sztywność płotu

Nawet najlepszej jakości materiał nie spełni swojej funkcji, jeśli zostanie zamontowany niezgodnie ze sztuką budowlaną. Najczęstszym błędem, jaki obserwuję na budowach, jest „rozbijanie” gniazda kotwy poprzez próby korygowania pionu po zbyt głębokim wbiciu elementu. Jeśli kotwa zostanie wbita krzywo, wyciąganie jej i ponowne wbijanie w tym samym miejscu drastycznie osłabia strukturę gruntu, co powoduje, że słupek będzie się chwiał. W takim przypadku jedynym skutecznym rozwiązaniem jest przesunięcie punktu montażowego o kilkanaście centymetrów lub zastosowanie stabilizacji cementowej wewnątrz otworu. Precyzja pierwszego uderzenia ma kluczowe znaczenie dla finalnej sztywności całego przęsła.

Kolejnym istotnym problemem jest niedokręcenie śrub mocujących słupek w kielichu kotwy lub użycie śrub o zbyt małej średnicy. Słupek musi być sztywno zespolony z kotwą, aby siły działające na ogrodzenie były bezpośrednio przenoszone na ostrze tkwiące w ziemi. Luz rzędu nawet jednego milimetra na poziomie kotwy przekłada się na kilkucentymetrowe wychylenie góry słupka, co tworzy efekt „pływającego” płotu. Alternatywą dla standardowych śrub są wkręty ciesielskie z podkładkami, które zapewniają większą powierzchnię docisku. Moja rada: po zamontowaniu całego ogrodzenia, należy po kilku tygodniach sprawdzić i dokręcić wszystkie połączenia śrubowe, ponieważ drewno i metal pracują pod wpływem zmian temperatury i wilgotności. Unikanie tych podstawowych błędów gwarantuje, że konstrukcja będzie stabilna bez grama betonu.

Porównanie kosztów i czasu montażu przemawia za rozwiązaniami suchymi

Decyzja o wyborze kotew wbijanych często opiera się na analizie ekonomicznej, która w przypadku średniej wielkości ogrodzeń wypada bardzo korzystnie dla technologii suchej. Koszt zakupu jednej solidnej kotwy ocynkowanej ogniowo to wydatek rzędu 30-50 złotych, co na pierwszy rzut oka wydaje się kwotą wyższą niż koszt worka betonu. Jednak gdy doliczymy do tego koszt wynajmu świdra spalinowego, zakupu piasku, cementu, transportu wody oraz przede wszystkim roboczogodziny potrzebne na wykopanie dołów i ich zalanie, szala zwycięstwa przechyla się na stronę kotew. Czas to pieniądz, a w systemie wbijanym płot o długości 30 metrów można postawić w jeden dzień roboczy, podczas gdy betonowanie wymaga rozłożenia prac na minimum dwa lub trzy etapy.

Powyższa tabela jasno pokazuje, że choć jednostkowy koszt materiału jest wyższy w przypadku kotew, to całkowity koszt inwestycji (TCO - Total Cost of Ownership) jest zazwyczaj niższy lub porównywalny, przy nieporównywalnie mniejszym nakładzie pracy. Alternatywą dla oszczędnych mogłoby być samodzielne kopanie dołków i mieszanie betonu łopatą, jednak w dzisiejszych czasach mało kto może pozwolić sobie na taką stratę energii. Z mojego doświadczenia wynika, że inwestorzy najbardziej cenią sobie czystość montażu – brak rozkopanego trawnika i zachlapań cementem na elewacji to atuty, których nie da się przeliczyć tylko na złotówki. Wybierając kotwy wbijane, inwestujemy w komfort i estetykę otoczenia od pierwszego dnia prac.

Zastosowanie kotew wbijanych w trudnych warunkach terenowych bywa wyzwaniem

Mimo licznych zalet, istnieją sytuacje, w których kotwy wbijane wymagają specyficznego podejścia lub modyfikacji technologii. Na terenach o dużym nachyleniu, siły działające na słupki są potęgowane przez grawitacyjne parcie gruntu, co może prowadzić do powolnego „wypływania” kotew wraz z warstwą wierzchnią ziemi. W takich warunkach zalecam stosowanie kotew o niestandardowej długości (powyżej 900 mm) lub dodatkowe kotwienie odciągami w narożnikach. Grunty kamieniste z kolei mogą uniemożliwić wbicie kotwy bez jej trwałego uszkodzenia, co zmusza wykonawcę do zastosowania metody hybrydowej – wykonania punktowego wykopu, usunięcia kamieni i ustabilizowania kotwy w zagęszczonym kruszywie.

Ciekawym przypadkiem są tereny o wysokim poziomie wód gruntowych, gdzie betonowanie jest utrudnione ze względu na wypłukiwanie zaczynu cementowego. Tutaj kotwa wbijana radzi sobie doskonale, o ile jest wykonana z grubego ocynku ogniowego, który wytrzyma stały kontakt z wodą. Alternatywą dla bardzo miękkich, podmokłych gruntów jest zastosowanie kotew z szerokimi „skrzydełkami” stabilizującymi, które zwiększają powierzchnię parcia bocznego. Zawsze powtarzam moim klientom: trudny teren nie wyklucza kotew, ale wymaga od wykonawcy większej wyobraźni technicznej i staranności. Sukces w trudnych warunkach zależy od tego, czy potrafimy dostosować długość i typ ostrza do profilu glebowego, co czasem wymaga wykonania prostej odkrywki przed zamówieniem materiałów.

Konserwacja i monitoring połączeń mechanicznych przedłużają eksploatację

Wielu użytkowników uważa, że po wbiciu kotwy i przykręceniu słupka temat ogrodzenia jest zamknięty na zawsze, co z inżynierskiego punktu widzenia jest błędem. Konstrukcje oparte na połączeniach mechanicznych i osadzone bezpośrednio w gruncie podlegają ciągłym mikrodrganiom wywołanym przez wiatr oraz cyklom zamarzania i odmarzania wody w glebie. Okresowy przegląd stanu dokręcenia śrub w kielichach kotew powinien być wykonywany przynajmniej raz w roku, najlepiej po sezonie zimowym. Luzy w połączeniach są najkrótszą drogą do zmęczeniowego pękania stali lub wycierania drewna słupka, co drastycznie skraca żywotność płotu. Warto również sprawdzać, czy wokół kotwy nie gromadzi się nadmiar wody, co mogłoby przyspieszać korozję mimo warstwy ocynku.

Jeśli zauważymy, że słupek zaczyna tracić pion, nie należy zwlekać z reakcją – często wystarczy lekkie podbicie kotwy lub ustabilizowanie gruntu wokół niej poprzez wbicie klinów z twardego drewna lub podsypanie suchego betonu w szczeliny. Alternatywą dla tradycyjnej konserwacji jest stosowanie kapturków ochronnych na śruby oraz malowanie miejsc, w których doszło do zarysowania powłoki cynkowej podczas montażu. Moja końcowa konkluzja jest taka: kotwy wbijane to system „niskiej obsługi”, ale nie „bezobsługowy”. Prawidłowo pielęgnowane i monitorowane ogrodzenie na kotwach stalowych będzie służyć równie długo co betonowe, oferując przy tym znacznie większą elastyczność i łatwość ewentualnej modernizacji czy naprawy w przyszłości.

Przydatne źródła: Główny Urząd Nadzoru Budowlanego, Polski Komitet Normalizacyjny
