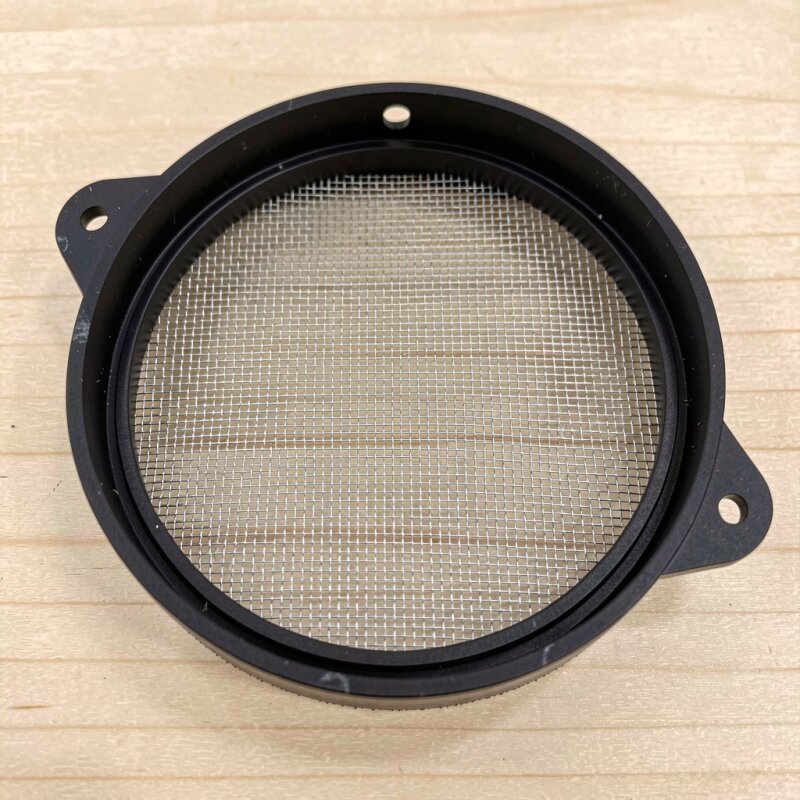

Jak filtr siatkowy chroni emitery przed piaskiem i zatkaniem?

W inżynierii systemów nawadniania filtr siatkowy pełni rolę pierwszej i najważniejszej linii obrony przed zanieczyszczeniami mechanicznymi, które mogłyby trwale uszkodzić precyzyjne elementy wykonawcze. Jako inżynier często spotykam się z przekonaniem, że woda z wodociągu jest krystalicznie czysta, jednak rzeczywistość techniczna weryfikuje to podejście podczas pierwszej awarii elektrozaworu lub zatkania labiryntów w linii kroplującej. Filtracja wody nie jest jedynie opcjonalnym dodatkiem, lecz integralnym podzespołem, bez którego deklarowana przez producenta żywotność emiterów spada o ponad siedemdziesiąt procent. Stosowanie wysokiej jakości siatek ze stali nierdzewnej pozwala na skuteczne odseparowanie piasku, rdzy oraz drobnych frakcji mineralnych, co jest absolutnie niezbędne w rolnictwie precyzyjnym oraz nowoczesnym ogrodnictwie. Praktyka pokazuje, że brak odpowiedniej ochrony prowadzi do nierównomiernego wydatku wody, co w konsekwencji skutkuje degradacją roślinności i stratami ekonomicznymi. Konkluzja jest prosta: każdy projekt instalacji nawadniającej musi uwzględniać obliczeniowy dobór filtra siatkowego dostosowanego do przepływu nominalnego.

Filtr siatkowy stanowi fundament niezawodności każdego systemu mikronawadniania

Podstawową tezą projektową jest fakt, że drożność emiterów zależy bezpośrednio od sprawności mechanicznej bariery filtracyjnej umieszczonej na początku układu. W mojej praktyce zawodowej wielokrotnie diagnozowałem systemy, w których emitery patykowe przestały podawać wodę już po jednym sezonie, ponieważ inwestor zrezygnował z filtra o odpowiedniej gęstości. Kontekst ekonomiczny jest tutaj nieubłagany: koszt wymiany kilometra linii kroplującej wielokrotnie przewyższa cenę zakupu nawet najbardziej zaawansowanego filtra siatkowego z osadnikiem. Niektórzy instalatorzy twierdzą, że przy czystej wodzie ze studni głębinowej filtracja jest zbędna, co jest błędem, gdyż pompy głębinowe często zaciągają drobiny kwarcu, które działają jak ścierniwo na delikatne membrany. Ochrona instalacji przed takimi zanieczyszczeniami wymaga zastosowania urządzeń o sprawdzonej charakterystyce hydraulicznej. Ostatecznie, montaż filtra siatkowego to jednorazowa inwestycja, która gwarantuje stałe parametry pracy całego systemu przez wiele lat eksploatacji.

Parametr mesh precyzyjnie definiuje zdolność urządzenia do zatrzymywania frakcji stałych

Wartość mesh określa liczbę oczek siatki przypadającą na jeden cal bieżący, co bezpośrednio przekłada się na wielkość zatrzymywanych cząstek wyrażoną w mikronach. Przykładowo, standardowa siatka 120 mesh zatrzymuje drobiny większe niż 130 mikronów, co jest wartością graniczną dla większości standardowych linii kroplujących dostępnych na rynku. Zrozumienie tej korelacji jest kluczowe, ponieważ zbyt rzadka siatka nie ochroni labiryntów kroplowników, a zbyt gęsta będzie generować nadmierne opory przepływu i wymagać zbyt częstego czyszczenia. Alternatywą dla siatek stalowych są wkłady nylonowe, jednak to stal kwasoodporna zapewnia najwyższą stabilność wymiarową oczek pod wpływem ciśnienia dynamicznego. W projektowaniu hydraulicznym należy zawsze dążyć do kompromisu między dokładnością filtracji a stabilnością ciśnienia w układzie. Poniższa tabela przedstawia standardowe przeliczniki stosowane w specyfikacjach technicznych urządzeń filtracyjnych.

Straty ciśnienia na wkładzie filtracyjnym determinują wydajność końcową emiterów

Każdy element wprowadzony do szeregowego układu hydraulicznego generuje określony spadek ciśnienia, co wynika bezpośrednio z równania Bernoulliego i strat tarcia na przeszkodach mechanicznych. W przypadku filtrów siatkowych, opór ten rośnie wykładniczo wraz ze stopniem zanieczyszczenia wkładu, co może doprowadzić do sytuacji, w której ciśnienie za filtrem będzie zbyt niskie do otwarcia zaworów zwrotnych w emiterach. W mojej pracy inżynierskiej zawsze uwzględniam margines bezpieczeństwa na poziomie 0,5 bara, co pozwala na stabilną pracę systemu nawet przy częściowo zabrudzonym wkładzie. Istnieje błędne przekonanie, że większy filtr zawsze oznacza lepszą filtrację, podczas gdy kluczowa jest powierzchnia czynna siatki w stosunku do natężenia przepływu. Zbyt mały korpus filtra przy dużym przepływie wywoła zjawisko kawitacji, które w dłuższej perspektywie może doprowadzić do uszkodzenia struktury siatki. Właściwy dobór średnicy przyłączy i przepustowości nominalnej to podstawa poprawnego projektu hydraulicznego.

Materiały polimerowe oraz stal nierdzewna zapewniają długowieczność korpusów filtrów

Konstrukcja nowoczesnego filtra siatkowego musi wytrzymywać cykliczne skoki ciśnienia oraz oddziaływanie promieniowania UV, jeśli urządzenie montowane jest na powierzchni gruntu. Najczęściej stosowanym materiałem na korpusy jest polipropylen wzmocniony włóknem szklanym, który charakteryzuje się wysoką odpornością na pękanie naprężeniowe oraz działanie nawozów stosowanych w procesie fertygacji. Wkład filtrujący, będący sercem urządzenia, zazwyczaj składa się z plastikowego stelaża, na którym rozpięta jest siatka ze stali nierdzewnej klasy AISI 304 lub 316. Wybór materiału ma znaczenie historyczne, gdyż pierwsze systemy filtracji opierały się na nietrwałych materiałach organicznych, które szybko ulegały biodegradacji w kontakcie z wodą. Choć wkłady poliestrowe są tańszą alternatywą, to właśnie stal nierdzewna gwarantuje, że geometria oczek nie ulegnie deformacji pod wpływem uderzeń hydraulicznych. Zastosowanie odpowiednich uszczelnień typu O-ring z gumy EPDM zapewnia z kolei szczelność korpusu nawet przy wielokrotnym odkręcaniu pokrywy w celu czyszczenia.

Prawidłowa lokalizacja filtra w sekcji zasilającej zapobiega awariom zaworów elektromagnetycznych

Strategiczne rozmieszczenie filtrów w schemacie instalacji ma kluczowe znaczenie dla ochrony nie tylko emiterów, ale także automatyki sterującej, w tym wrażliwych na zanieczyszczenia elektrozaworów. Filtr siatkowy powinien być zamontowany przed grupą zaworową, co chroni gniazda zaworów przed zablokowaniem przez drobiny piasku, co mogłoby uniemożliwić ich całkowite zamknięcie. W profesjonalnych instalacjach stosuję często system filtracji kaskadowej, gdzie pierwszy filtr o grubym oczku wyłapuje największe zanieczyszczenia, a filtry sekcyjne dbają o precyzyjne oczyszczanie wody dla konkretnych linii. Niektórzy instalatorzy montują filtry za zaworami, co jest rozwiązaniem ryzykownym, gdyż naraża same zawory na awarie mechaniczne wywołane przez zanieczyszczenia stałe. Kierunek przepływu, zazwyczaj oznaczony strzałką na obudowie, musi być bezwzględnie przestrzegany, aby woda trafiała na wewnętrzną stronę siatki, co ułatwia jej późniejsze czyszczenie. Prawidłowy montaż obejmuje również zastosowanie zaworów odcinających przed i za filtrem, co umożliwia serwis bez konieczności opróżniania całej magistrali.

Systematyczne płukanie wkładu zapobiega powstawaniu niebezpiecznego biofilmu bakteryjnego

Konserwacja filtra siatkowego nie ogranicza się jedynie do usuwania piasku, ale obejmuje również przeciwdziałanie rozwojowi mikroorganizmów, które mogą kolonizować powierzchnię siatki. Woda stojąca w filtrze w okresach między cyklami nawadniania sprzyja powstawaniu biofilmu, który z czasem może stać się nieprzepuszczalny dla wody i trudny do usunięcia zwykłym płukaniem pod bieżącą wodą. Z mojego doświadczenia wynika, że regularne moczenie wkładów w roztworze kwasu cytrynowego lub octowego pozwala na skuteczne usunięcie osadów wapiennych, które często zatykają mikrootwory siatki. Istnieje teza, że filtry siatkowe są bezobsługowe, co jest niebezpiecznym mitem mogącym doprowadzić do zdławienia pompy tłoczącej wodę do układu. Czystość wkładu należy kontrolować przynajmniej raz w miesiącu, a w przypadku czerpania wody z otwartych zbiorników, nawet raz w tygodniu. Praktycznym rozwiązaniem jest montaż manometrów przed i za filtrem, co pozwala na wizualną ocenę spadku ciśnienia i jednoznaczne określenie momentu konieczności czyszczenia.

Filtry siatkowe wykazują konkretne przewagi nad technologią dyskową w określonych warunkach

Wybór między filtrem siatkowym a dyskowym jest jednym z najczęstszych dylematów, przed którymi stają projektanci systemów nawadniania krajobrazowego. Filtr siatkowy jest bezkonkurencyjny w usuwaniu zanieczyszczeń o charakterze nieorganicznym, takich jak piasek, drobny żwir czy zgorzelina z rur stalowych, dzięki swojej prostej, jednowarstwowej budowie. Filtry dyskowe z kolei lepiej radzą sobie z zanieczyszczeniami organicznymi, takimi jak glony czy fragmenty roślin, ponieważ oferują filtrację przestrzenną, a nie tylko powierzchniową. W kontekście kosztów eksploatacji, filtry siatkowe są zazwyczaj tańsze w zakupie i prostsze w budowie, co zmniejsza ryzyko awarii mechanicznej samej obudowy. Należy jednak pamiętać, że siatka jest bardziej podatna na uszkodzenia mechaniczne przy bardzo wysokim ciśnieniu roboczym w porównaniu do solidnego stosu dysków. Poniższa tabela porównuje oba rozwiązania w kontekście typowych wyzwań instalacyjnych.

Automatyzacja procesu oczyszczania redukuje koszty eksploatacyjne dużych terenów zielonych

W dużych systemach nawadniania, gdzie ręczne serwisowanie filtrów byłoby logistycznie uciążliwe, stosuje się filtry automatyczne z funkcją płukania wstecznego. System taki wyposażony jest w sterownik, który monitoruje różnicę ciśnień (delta P) między wlotem a wylotem urządzenia i po przekroczeniu wartości krytycznej otwiera zawór spustowy. Jako inżynier doceniam to rozwiązanie za minimalizację czynnika ludzkiego, który jest najczęstszą przyczyną awarii systemów nawadniania wynikających z zaniedbań konserwacyjnych. Choć systemy automatyczne są droższe w instalacji, ich zwrot z inwestycji (ROI) następuje zazwyczaj po dwóch sezonach dzięki oszczędności czasu pracy personelu technicznego. Warto zauważyć, że automatyczne płukanie zużywa pewną ilość wody, co należy uwzględnić w bilansie wodnym obiektu i zapewnić odpowiedni drenaż dla odprowadzanych zanieczyszczeń. Implementacja inteligentnych systemów filtracji to obecnie standard w profesjonalnym zarządzaniu terenami zielonymi i obiektami sportowymi.

Błędy w doborze przepustowości filtra prowadzą do kawitacji i uszkodzeń pompy

Najczęstszym błędem projektowym, z jakim spotykam się na audytach technicznych, jest montaż filtra o zbyt małej przepustowości w stosunku do wydajności pompy, co generuje ogromne opory hydrauliczne. Prowadzi to nie tylko do spadku zasięgu zraszaczy, ale również do przegrzewania się silników pomp, które muszą pracować poza swoją optymalną charakterystyką. Innym błędem jest całkowite pominięcie filtracji przy zasilaniu z deszczówki, co skutkuje błyskawicznym zablokowaniem emiterów przez pyłki roślin i osady z dachu. W mojej praktyce zawsze zalecam przewymiarowanie filtra o około 20-30% w stosunku do maksymalnego przepływu, co znacząco wydłuża interwały między czyszczeniami. Należy również unikać montażu filtrów w miejscach trudno dostępnych, co w sposób naturalny zniechęca użytkownika do regularnych przeglądów technicznych. Prawidłowy dobór filtra to proces, który musi uwzględniać parametry źródła wody, wymagania emiterów oraz docelową automatykę systemu.

Analiza kosztów cyklu życia instalacji potwierdza zasadność stosowania zaawansowanej filtracji

Podsumowując aspekty techniczne i ekonomiczne, filtr siatkowy jest elementem krytycznym, którego obecność determinuje sukces całej inwestycji w system nawadniania. Z perspektywy inżynierskiej, oszczędność na systemie filtracji jest oszczędnością pozorną, która generuje wysokie koszty operacyjne w przyszłości w postaci konieczności chemicznego czyszczenia instalacji lub wymiany zatkanych przewodów. Wprowadzenie rygorystycznych standardów filtracji pozwala na stosowanie bardziej precyzyjnych emiterów, co bezpośrednio przekłada się na oszczędność wody i lepszą kondycję roślin. W dobie rosnących kosztów zasobów naturalnych, sprawny i czysty system nawadniania staje się wymogiem nie tylko technicznym, ale i ekologicznym. Każdy użytkownik systemu powinien pamiętać, że sercem instalacji jest pompa, ale jej płucami jest filtr, który musi pozostać drożny, aby cały organizm ogrodu mógł funkcjonować prawidłowo. Inwestycja w solidny filtr siatkowy to fundament spokoju każdego właściciela ogrodu i profesjonalnego zarządcy terenu zielonego.
