Dlaczego obciążniki do namiotu stabilizują konstrukcję?

Projektowanie i użytkowanie lekkich obiektów małej architektury takich jak namioty ogrodowe wymaga ode mnie jako inżyniera uwzględnienia szeregu zmiennych fizycznych które decydują o ich trwałości. Najważniejszym czynnikiem zewnętrznym jest bez wątpienia dynamika przepływu powietrza która generuje siły nośne i przesuwające zdolne do deformacji nawet solidnie wyglądających ram. W mojej praktyce zawodowej wielokrotnie widziałem skutki zlekceważenia obliczeń balastowych gdzie lekki pawilon stawał się niebezpiecznym żaglem podczas letniej burzy.

Analiza sił działających na konstrukcję namiotu ogrodowego podczas porywistego wiatru

Zrozumienie dlaczego namiot ogrodowy potrzebuje obciążników wymaga powrotu do podstaw mechaniki płynów i aerodynamiki konstrukcji. Kiedy wiatr uderza w pionową ścianę namiotu lub nachyloną połać dachu powstaje ciśnienie dynamiczne które przekłada się na konkretną siłę wyrażoną w niutonach na metr kwadratowy. Przykładowo przy wietrze o prędkości dziesięciu metrów na sekundę siła parcia na płaską powierzchnię może wynosić około sześćdziesięciu paskali co przy dużej powierzchni bocznej namiotu generuje ogromne obciążenia. Zjawisko to potęgowane jest przez efekt ssania po zawietrznej stronie obiektu co w połączeniu z siłą nośną pod dachem dąży do uniesienia całej konstrukcji w górę. Często inwestorzy popełniają błąd zakładając że ciężar własny ramy wystarczy do utrzymania stabilności jednak moje obliczenia wskazują że standardowa konstrukcja aluminiowa jest zbyt lekka by przeciwdziałać momentowi wywracającemu. Dlatego też jedynym skutecznym rozwiązaniem jest wprowadzenie zewnętrznego balastu grawitacyjnego który trwale zneutralizuje siły pionowe i poziome.

Rodzaje obciążeń stosowanych w mobilnej architekturze ogrodowej i ich charakterystyka techniczna

Wybór odpowiedniego rodzaju obciążnika zależy od przewidywanego czasu ekspozycji namiotu oraz wymagań logistycznych konkretnego projektu. Na rynku spotykam cztery główne kategorie balastów które różnią się gęstością objętościową oraz łatwością montażu w warunkach polowych. W poniższej tabeli zestawiłem kluczowe parametry materiałów stosowanych do dociążania stóp namiotów co pozwala na szybką ocenę ich przydatności w konkretnym scenariuszu technicznym.

Analizując powyższe dane jasno widać że żeliwo oferuje największą masę przy najmniejszej objętości co jest kluczowe w miejscach o ograniczonej przestrzeni. Z kolei woda jest najbardziej ekonomiczna w transporcie ponieważ zbiorniki napełnia się dopiero na miejscu montażu co drastycznie redukuje koszty paliwa i pracy ludzkiej. Jako inżynier zawsze sugeruję dobór obciążenia z marginesem bezpieczeństwa wynoszącym co najmniej dwadzieścia procent w stosunku do teoretycznych obliczeń parcia wiatru dla danej strefy klimatycznej.

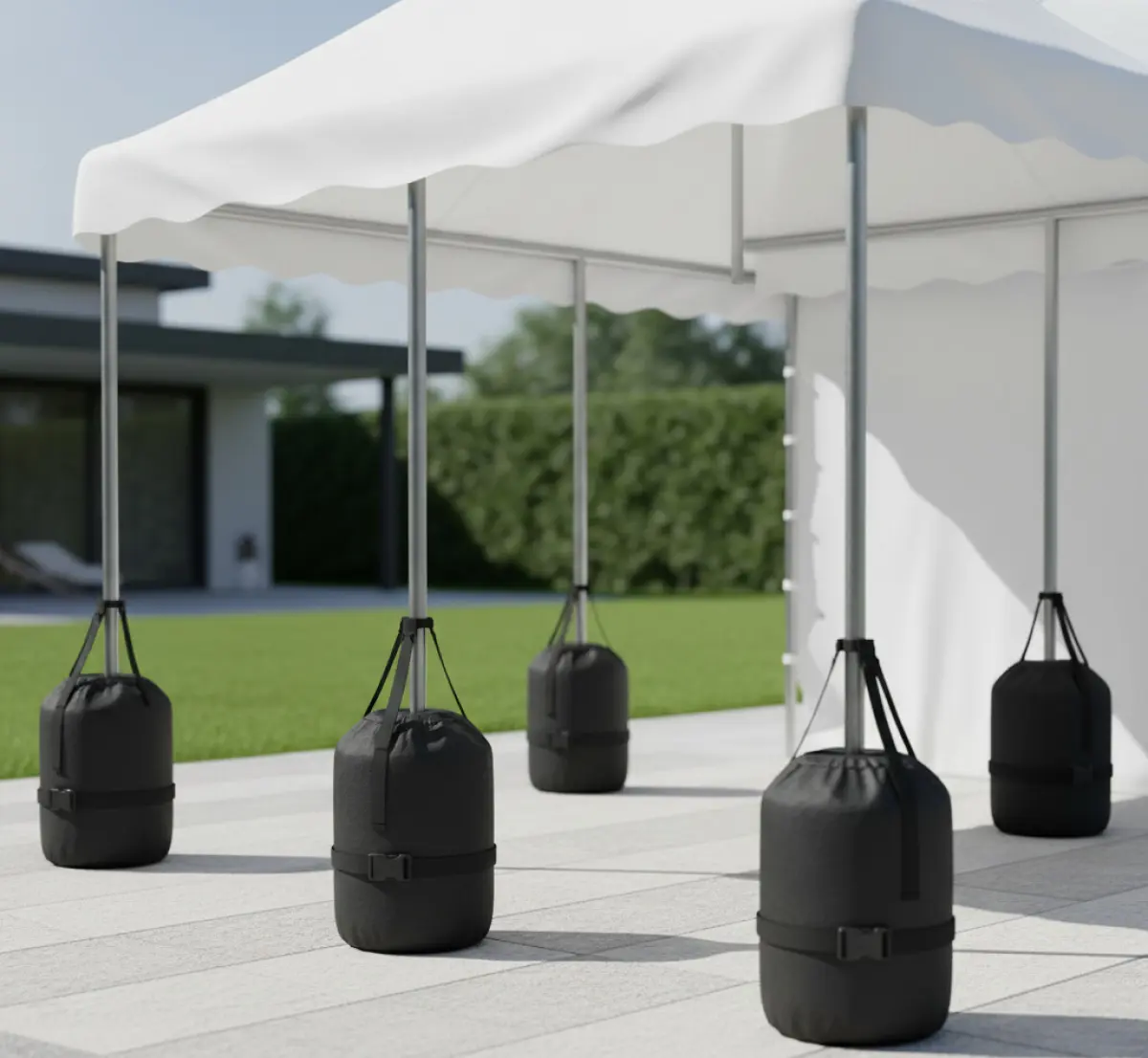

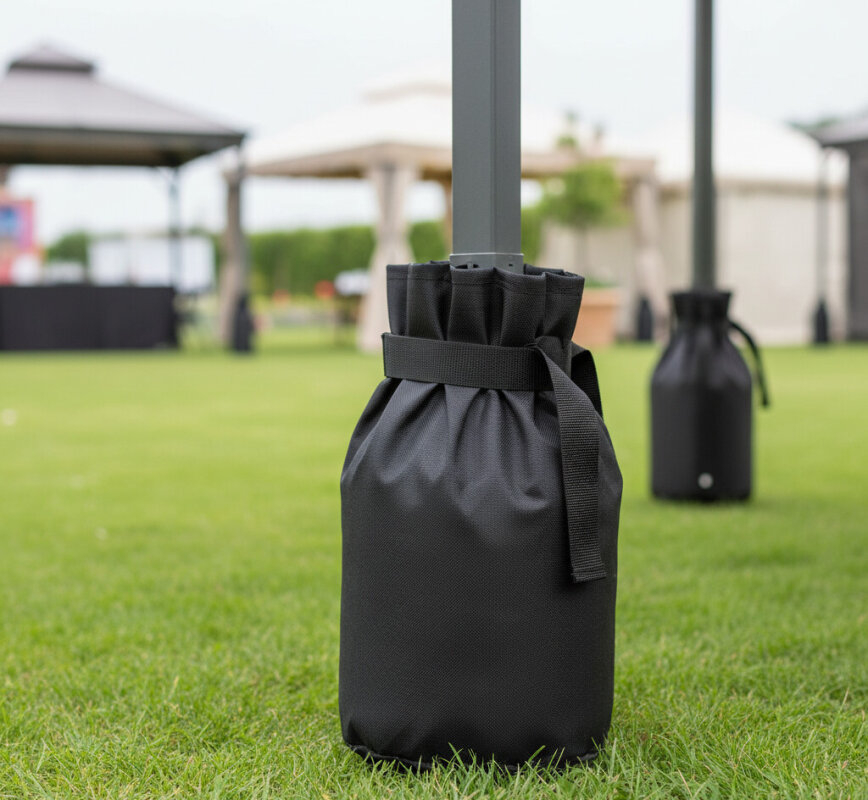

Obciążniki piaskowe jako ekonomiczna metoda zwiększania masy balastowej stóp namiotu

Worki z piaskiem to jedno z najstarszych i najbardziej uniwersalnych rozwiązań w inżynierii stabilizacyjnej które do dziś znajduje szerokie zastosowanie w ogrodnictwie i eventach. Ich konstrukcja opiera się zazwyczaj na wytrzymałych tkaninach poliestrowych powlekanych warstwą poliuretanu co zapobiega wysypywaniu się drobnych frakcji kruszywa i chroni zawartość przed wilgocią. Podczas testów wytrzymałościowych zauważyłem że kluczowym elementem jest system mocowania worka do nogi namiotu który musi wytrzymać siły ścinające powstające podczas drgań konstrukcji. Przykładowo worek o masie piętnastu kilogramów zamontowany za pomocą rzepów o niskiej jakości może odpiąć się w krytycznym momencie co doprowadzi do efektu domina i zawalenia się pawilonu. Alternatywą dla gotowych worków jest stosowanie improwizowanych obciążeń jednak z punktu widzenia BHP zawsze rekomenduję atestowane rozwiązania systemowe. Wniosek techniczny jest jednoznaczny piasek jest doskonałym balastem pod warunkiem zachowania szczelności opakowania i regularnej kontroli stanu technicznego tkaniny.

Zastosowanie żeliwnych talerzy dociążających w profesjonalnych systemach wystawienniczych

W przypadku gdy estetyka i precyzja montażu są priorytetem sięgam po profesjonalne obciążniki wykonane z żeliwa szarego. Ich główną zaletą jest wysoka gęstość materiału co pozwala na uzyskanie masy rzędu piętnastu kilogramów w formie płaskiego dysku o grubości zaledwie kilku centymetrów. Tego typu elementy posiadają specjalne wycięcia typu U lub O które idealnie pasują do profilu nogi namiotu zapewniając stabilne połączenie mechaniczne bez ryzyka przesuwania się balastu. W mojej pracy przy dużych realizacjach komercyjnych doceniam możliwość sztaplowania talerzy co pozwala na płynną regulację masy dociążającej w zależności od aktualnych komunikatów meteorologicznych. Przeciwnicy żeliwa często podnoszą kwestię podatności na korozję jednak nowoczesne powłoki proszkowe lub cynkowanie ogniowe skutecznie eliminują ten problem na wiele lat użytkowania. Ostatecznie żeliwo to inwestycja która zwraca się poprzez szybkość montażu i niezawodność w najbardziej ekstremalnych warunkach wiatrowych.

Wypełniane wodą zbiorniki stabilizujące w kontekście logistyki i transportu konstrukcji

Logistyka transportu balastu o masie kilkuset kilogramów jest wyzwaniem które często skłania mnie do wyboru obciążników wodnych. Zbiorniki wykonane z wysokiej gęstości polietylenu (HDPE) są lekkie w transporcie a ich masa robocza jest generowana dopiero na placu budowy poprzez podłączenie do standardowego przyłącza wody. Należy jednak pamiętać o rozszerzalności termicznej cieczy co w przypadku mrozów może doprowadzić do pęknięcia zbiornika jeśli nie zostanie on opróżniony lub zabezpieczony odpowiednim glikolem. Z mojego doświadczenia wynika że obciążniki wodne najlepiej sprawdzają się na twardych nawierzchniach takich jak beton czy asfalt gdzie nie ma możliwości wbicia kotew gruntowych. Warto zwrócić uwagę na szczelność korków wlewowych ponieważ nawet niewielki wyciek w ciągu kilku godzin może zredukować masę balastu o połowę drastycznie obniżając bezpieczeństwo namiotu. Podsumowując woda to inteligentne rozwiązanie logistyczne wymagające jednak większej dyscypliny w zakresie konserwacji i monitorowania stanu technicznego zbiorników.

Betonowe bloki fundamentowe jako stacjonarne rozwiązanie dla ciężkich pawilonów ogrodowych

Dla konstrukcji o charakterze półstałym które mają pozostać w ogrodzie przez cały sezon najbezpieczniejszym rozwiązaniem są prefabrykowane bloki betonowe. Beton klasy C20/25 charakteryzuje się doskonałą odpornością na czynniki atmosferyczne i pozwala na trwałe zintegrowanie stopy namiotu z masą balastową za pomocą kotew chemicznych lub mechanicznych. Często projektuję takie systemy dla restauracyjnych ogródków letnich gdzie namiot musi wytrzymać wiatr o prędkości przekraczającej dwadzieścia metrów na sekundę bez ryzyka drgnięcia konstrukcji. Choć beton nie jest materiałem estetycznym można go łatwo zamaskować elementami małej architektury lub roślinnością doniczkową co łączy funkcję techniczną z dekoracyjną. Należy jednak uważać na podłoże pod samym blokiem ponieważ duży nacisk punktowy może doprowadzić do osiadania gruntu i rozpoziomowania całej ramy namiotu. Moja rada inżynierska zawsze obejmuje wykonanie podsypki piaskowo-cementowej pod ciężkie bloki betonowe w celu równomiernego rozłożenia naprężeń.

Prawidłowe rozmieszczenie balastu w zależności od geometrii dachu i kierunku natarcia wiatru

Samo posiadanie obciążników to dopiero połowa sukcesu ponieważ kluczowe znaczenie ma ich strategiczne rozmieszczenie względem wektorów sił wiatru. Zasadą nadrzędną jest dociążenie każdej nogi konstrukcji jednak w sytuacjach gdy wiatr wieje z jednego dominującego kierunku należy zwiększyć masę po stronie nawietrznej aby przeciwdziałać momentowi obrotowemu. W namiotach o dachu dwuspadowym siły ssące są największe w okolicach kalenicy co przenosi się na nogi narożne które muszą być dociążone solidniej niż nogi środkowe. Stosuję tutaj metodę krzyżową polegającą na dodatkowym łączeniu obciążników pasami transportowymi co tworzy zintegrowany system stabilizacji odporny na szarpnięcia. Częstym błędem jest kładzenie balastu na poprzeczkach ramy zamiast bezpośrednio na stopach co może doprowadzić do zmęczeniowego pęknięcia profili pod wpływem drgań harmonicznych. Prawidłowy montaż balastu powinien zawsze odbywać się w najniższym możliwym punkcie konstrukcji aby maksymalnie obniżyć środek ciężkości całego obiektu.

Wpływ materiału poszycia na współczynnik oporu aerodynamicznego całego obiektu

Jako inżynier muszę zwrócić uwagę że masa obciążników jest bezpośrednio skorelowana z rodzajem materiału z jakiego wykonano ściany i dach namiotu. Poszycie z grubego PVC o gramaturze powyżej 500g/m2 stawia znacznie większy opór aerodynamiczny niż lekki poliester co przekłada się na wyższe wymagania dotyczące balastowania. Warto również wspomnieć o współczynniku kształtu Cd który dla typowego namiotu ogrodowego jest stosunkowo wysoki ze względu na ostre krawędzie i pionowe płaszczyzny. Przykładowo namiot z zamontowanymi ścianami bocznymi zachowuje się jak pełna bryła i wymaga trzykrotnie większego dociążenia niż sama konstrukcja dachowa bez ścian. Zawsze zalecam demontaż ścian bocznych w przypadku prognozowanego wiatru przekraczającego piętnaście metrów na sekundę co drastycznie redukuje naprężenia w punktach kotwienia. Pamiętajmy że materiał poszycia pod wpływem wiatru pracuje i rozciąga się co może zmieniać geometrię dachu i tworzyć tak zwane worki wodne lub powietrzne dodatkowo destabilizujące namiot.

Montaż mechaniczny kontra dociążenie grawitacyjne w różnych warunkach podłoża

Wybór między kotwieniem mechanicznym a obciążnikami grawitacyjnymi zależy przede wszystkim od geotechnicznych parametrów podłoża na którym stawiamy namiot. Na miękkim trawniku lub luźnej glebie długie kotwy świdrowe mogą oferować większą siłę wyrywającą niż standardowe obciążniki o masie dwudziestu kilogramów jednak ich skuteczność drastycznie spada po obfitych opadach deszczu gdy grunt ulega upłynnieniu. Z kolei na kostce brukowej czy tarasie drewnianym nie mamy możliwości ingerencji w strukturę podłoża co czyni obciążniki grawitacyjne jedyną dostępną opcją techniczną. Często stosuję rozwiązanie hybrydowe łącząc dociążenie stóp z odciągami linowymi mocowanymi do stałych elementów otoczenia co zapewnia najwyższy stopień bezpieczeństwa. Należy unikać mocowania namiotu do lekkich mebli ogrodowych czy donic z kwiatami ponieważ w warunkach ekstremalnych stają się one dodatkowymi pociskami niesionymi przez wiatr. Konkluzja jest prosta na twardym podłożu stosujemy masę a na miękkim masę wspartą odpowiednio dobranymi kotwami gruntowymi.

Konserwacja i inspekcja techniczna elementów stabilizujących konstrukcje ogrodowe

Ostatnim etapem dbania o stabilność namiotu jest regularna inspekcja techniczna wszystkich elementów mocujących i balastowych. Nawet najlepsze obciążniki żeliwne czy betonowe tracą swoje właściwości jeśli systemy ich połączenia z ramą ulegną zużyciu lub korozji. Sprawdzam regularnie stan pasów dociągających czy nie wykazują one śladów przetarć spowodowanych promieniowaniem UV oraz czy klamry zaciskowe trzymają zadaną siłę naciągu. W przypadku obciążników piaskowych kluczowe jest monitorowanie wilgotności wypełnienia ponieważ mokry piasek drastycznie zmienia swoją masę i może powodować gnicie tkaniny worka od wewnątrz. Zalecam również po każdym sezonie dokładne oczyszczenie obciążników z soli i brudu co zapobiega powstawaniu ognisk korozji na profilach namiotu w miejscu styku z balastem. Moje wieloletnie doświadczenie potwierdza że prewencyjna konserwacja jest znacznie tańsza i mniej kłopotliwa niż usuwanie skutków katastrofy budowlanej spowodowanej przez nagły podmuch wiatru. Bezpieczeństwo konstrukcji tymczasowych w ogrodzie to proces ciągły wymagający uwagi i technicznej dyscypliny od każdego użytkownika.
