Jak wykonać bezpieczne mocowanie hamaka do drewnianej belki?

Wybór odpowiedniego systemu mocowania hamaka w belce drewnianej nie jest jedynie kwestią estetyki, ale przede wszystkim bezpieczeństwa konstrukcyjnego. W mojej praktyce inżynierskiej wielokrotnie spotykałem się z bagatelizowaniem sił, jakie generuje dorosły człowiek podczas siadania w hamaku, co często prowadziło do wyrywania łączników lub pękania drewna. Kluczem do sukcesu jest zrozumienie, że hamak nie jest obciążeniem statycznym, lecz dynamicznym, co wymaga zastosowania współczynników bezpieczeństwa rzędu 2.5 lub nawet 3.0.

Właściwości mechaniczne drewna konstrukcyjnego a nośność punktowa haka

Nośność połączenia gwintowanego w drewnie zależy bezpośrednio od klasy zastosowanego materiału oraz kierunku włókien względem osi wkręta. W budownictwie ogrodowym najczęściej spotykamy drewno sosnowe lub świerkowe klasy C24, które charakteryzuje się określoną wytrzymałością na wyrywanie. Drewno konstrukcyjne posiada strukturę anizotropową, co oznacza, że jego parametry mechaniczne różnią się w zależności od kierunku przyłożenia siły. Przykładowo, montaż haka prostopadle do włókien zapewnia znacznie wyższą odporność na wyrwanie niż montaż w czoło belki.

Podczas realizacji projektów na tarasach często zauważam, że inwestorzy próbują montować haki w belkach o zbyt małym przekroju, co skutkuje rozwarstwieniem materiału. Norma PN-EN 1995 (Eurokod 5) precyzyjnie definiuje minimalne odległości łączników od krawędzi elementu drewnianego, aby uniknąć jego rozłupania. W przypadku haków o średnicy 10 mm, bezpieczna odległość od krawędzi belki powinna wynosić co najmniej 50 mm. Alternatywą dla drewna litego jest drewno klejone warstwowo (KVH lub BSH), które dzięki procesowi suszenia komorowego i selekcji lameli wykazuje znacznie mniejszą tendencję do pękania wzdłużnego, co czyni je idealnym podłożem pod ciężkie zawiesia.

Wnioski z moich obserwacji są jednoznaczne: przed montażem należy zweryfikować stan biologiczny belki. Jeśli drewno wykazuje oznaki żerowania technicznych szkodników lub zgnilizny, montaż haka jest niedopuszczalny bez uprzedniego wzmocnienia strukturalnego. Prawidłowa ocena podłoża to pierwszy i najważniejszy krok procesu instalacyjnego.

Rodzaje haków do hamaków przeznaczonych do montażu w drewnie

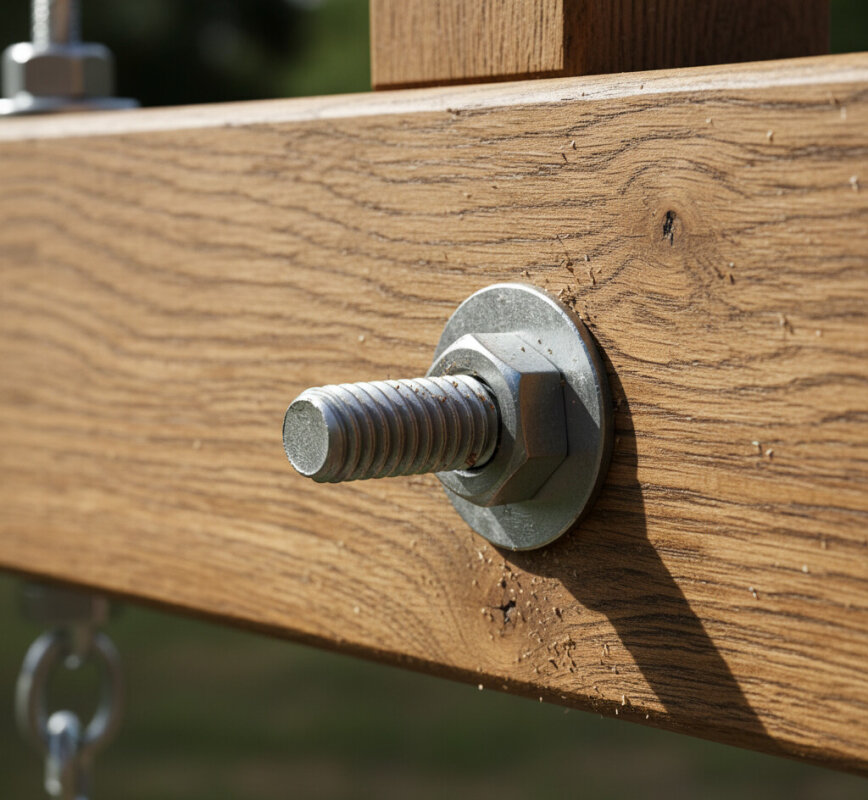

Na rynku dostępnych jest wiele typów łączników, jednak nie wszystkie nadają się do przenoszenia obciążeń oscylacyjnych. Najbardziej popularne są wkręty oczkowe z grubym gwintem do drewna, które po wkręceniu tworzą solidny punkt kotwiczenia. Innym rozwiązaniem są dedykowane uchwyty talerzykowe, które rozkładają siłę na kilka mniejszych wkrętów, co jest szczególnie korzystne w przypadku belek o mniejszej gęstości. Poniższa tabela przedstawia porównanie najpopularniejszych systemów montażowych.

Wybierając konkretny model, zawsze zwracam uwagę na jakość wykonania ucha. Haki gięte na zimno bez zgrzewania punktu styku mogą ulec rozgięciu pod wpływem nagłego udaru, na przykład gdy ktoś gwałtownie wskakuje do hamaka. Stal węglowa ocynkowana galwanicznie jest standardem, ale w miejscach o podwyższonej wilgotności rekomenduję wyłącznie stal nierdzewną klasy A2. Istnieją również systemy zintegrowane z karabińczykami, które ułatwiają szybki demontaż hamaka na zimę, co znacznie wydłuża żywotność tkaniny.

Praktycznym aspektem, o którym często się zapomina, jest średnica wewnętrzna oczka. Musi być ona kompatybilna z grubością liny lub karabińczyka, aby uniknąć efektu karbu i przedwczesnego przecierania się elementów miękkich. Dobry projektant zawsze dobiera komponenty tak, aby najsłabszym ogniwem był element łatwo wymienny, a nie sama belka konstrukcyjna.

Analiza sił działających na punkt mocowania podczas użytkowania hamaka

Wielu użytkowników błędnie zakłada, że jeśli ważą 100 kg, to każdy hak jest obciążony siłą 50 kg. W rzeczywistości fizyka hamaka jest bardziej skomplikowana i zależy od kąta ugięcia liny względem poziomu. Im bardziej napięty hamak (mniejszy kąt ugięcia), tym większe siły rozciągające działają na punkty mocowania. Przy kącie 15 stopni, siła działająca na każdy hak może dwukrotnie przewyższać masę użytkownika, co jest zjawiskiem skrajnie niebezpiecznym dla stabilności belki.

Optymalny kąt zawieszenia wynosi 30 stopni. W tej konfiguracji siły rozkładają się w sposób najbardziej korzystny dla struktury drewna, minimalizując moment zginający działający na trzon haka. Warto zauważyć, że podczas kołysania dochodzą siły odśrodkowe, które zwiększają obciążenie chwilowe. Historycznie rzecz biorąc, pierwsze systemy zawieszeń w marynarce opierały się na linach konopnych o dużej elastyczności, które naturalnie przejmowały część energii uderzeniowej, co dziś zastępujemy sprężynami stalowymi.

Moim zdaniem, kluczowym błędem jest montaż haków w sposób, który wymusza ich pracę na zginanie zamiast na czyste wyrywanie. Jeśli lina wychodzi z haka pod kątem ostrym, powstaje ramię dźwigni, które może doprowadzić do zmęczenia materiału stali i jej pęknięcia u nasady gwintu. Dlatego zawsze zalecam takie ustawienie haka, aby oś obciążenia pokrywała się z osią wkręta, lub stosowanie przegubów kulowych.

Dobór odpowiedniej średnicy wiertła pod wkręt oczkowy w belce

Prawidłowe wykonanie otworu pilotującego to fundament trwałości połączenia w drewnie. Zbyt mała średnica wiertła spowoduje powstanie ogromnych naprężeń wewnętrznych, co może doprowadzić do pęknięcia belki wzdłuż słojów. Z kolei zbyt duży otwór drastycznie obniża wytrzymałość na wyrywanie, ponieważ gwint nie ma wystarczającej ilości materiału do zakotwienia. Jako zasadę inżynierską przyjmuję, że średnica wiertła powinna wynosić od 70% do 80% średnicy rdzenia wkręta (nie licząc zwojów gwintu).

W przypadku twardych gatunków drewna, takich jak dąb czy modrzew, otwór powinien być nieco większy i wykonany na pełną głębokość planowanego wkręcenia. W drewnie miękkim, jak sosna, można zastosować mniejszą średnicę, aby zwiększyć tarcie. Ważne jest również regularne wycofywanie wiertła podczas pracy, aby usunąć wióry, które mogą zablokować narzędzie i doprowadzić do jego przegrzania, co osłabia strukturę ligniny w otoczeniu otworu.

Często spotykaną alternatywą jest wkręcanie haków bez nawiercania, co jest dopuszczalne jedynie przy bardzo małych średnicach i specjalnych wkrętach z końcówką wiercącą. Jednak przy hakach o średnicy 10-12 mm, nawiercanie jest obligatoryjne. Moje doświadczenia z placów budowy pokazują, że pośpiech na tym etapie zawsze mści się po pierwszym sezonie użytkowania, gdy drewno zaczyna pracować pod wpływem zmian wilgotności.

Wpływ wilgotności drewna na stabilność połączenia gwintowanego

Drewno jest materiałem higroskopijnym, co oznacza, że dąży do równowagi wilgotnościowej z otoczeniem. Zmiana wilgotności o kilka procent powoduje pęcznienie lub kurczenie się włókien, co bezpośrednio wpływa na siłę docisku gwintu. Belki ogrodowe, narażone na deszcz i słońce, nieustannie pracują. Jeśli zamontujemy hak w drewnie o wysokiej wilgotności (powyżej 20%), musimy liczyć się z tym, że po wyschnięciu otwór się powiększy, a połączenie ulegnie poluzowaniu.

W inżynierii drewnianej stosuje się pojęcie wilgotności równowagowej. Dla elementów zewnętrznych zadaszonych wynosi ona zazwyczaj około 12-15%. Montaż haków w świeżym, tartacznym drewnie jest błędem, ponieważ proces naturalnego schnięcia generuje pęknięcia skurczowe, które mogą przebiegać dokładnie przez linię wkręcenia haka. Warto stosować pasty uszczelniające do gwintów lub specjalne podkładki EPDM, które zapobiegają wnikaniu wody w głąb otworu, chroniąc rdzeń belki przed korozją biologiczną.

Można by argumentować, że nowoczesne wkręty z powłokami teflonowymi niwelują ten problem, jednak mechanika drewna jest nieubłagana. Zawsze powtarzam moim klientom: sprawdź dokręcenie haka po pierwszym gorącym lecie. To prosta czynność, która może zapobiec poważnemu wypadkowi.

Zasady rozmieszczenia punktów montażowych w architekturze ogrodowej

Lokalizacja haków w belce nie może być przypadkowa. Musimy brać pod uwagę nie tylko wygodę użytkowania hamaka, ale przede wszystkim statykę całej konstrukcji pergoli czy altany. Montaż haka w samym środku rozpiętości belki generuje największy moment gnący, co może doprowadzić do nadmiernego ugięcia elementu poziomego. Bezpieczniej jest montować zawiesia bliżej słupów wsporczych, gdzie siły są przekazywane bezpośrednio na fundamenty.

Oto kroki, które należy wykonać przy planowaniu rozmieszczenia:

1. Wyznaczenie osi obciążenia hamaka.
2. Weryfikacja przekroju belki w miejscu montażu.
3. Sprawdzenie obecności sęków w strefie rozciągania.
4. Zapewnienie minimalnej odległości od krawędzi czołowej belki (min. 15 cm).
5. Symetryczne rozmieszczenie haków względem osi konstrukcji.

W przypadku konstrukcji o mniejszej sztywności, warto rozważyć zastosowanie belek wzmacniających lub odciągów. Pamiętajmy, że hamak to nie tylko siły pionowe, ale również poziome, które próbują „ściągnąć” słupy do siebie. Jeśli pergola nie posiada odpowiednich zastrzałów (mieczy), dynamiczne kołysanie może doprowadzić do rozchwiania całej struktury. W swojej pracy zawsze dążę do tego, aby instalacja była integralną częścią budynku, a nie tylko doklejonym elementem.

Materiały i powłoki antykorozyjne elementów złącznych w ogrodzie

Środowisko zewnętrzne jest agresywne dla stali. Połączenie wilgoci, tlenu i garbników zawartych w drewnie (szczególnie w dębinie) prowadzi do szybkiej korozji elektrochemicznej. Ocynk galwaniczny, choć tani, zazwyczaj nie wystarcza na więcej niż dwa sezony. Po tym czasie powłoka ulega utlenieniu, a rdza zaczyna penetrować strukturę haka, co drastycznie obniża jego wytrzymałość zmęczeniową.

Z punktu widzenia trwałości, najlepszym wyborem jest stal nierdzewna A2. Jest ona odporna na kwasy organiczne występujące w drewnie i nie wymaga konserwacji przez dziesięciolecia. Warto również zwrócić uwagę na zjawisko korozji stykowej – nie należy łączyć elementów ze stali nierdzewnej z ocynkowanymi karabińczykami, gdyż przyspiesza to niszczenie tego drugiego. Spójność materiałowa całego systemu zawieszenia jest kluczowa dla długowieczności instalacji.

Najczęstsze błędy wykonawcze podczas instalacji zawiesi w drewnie

Największym grzechem montażystów-amatorów jest stosowanie haków typu „S” bezpośrednio wkręcanych w drewno bez kołnierza oporowego. Taki hak, pod wpływem ruchów wahadłowych, działa jak dźwignia, która powoli rozkalibrowuje otwór w belce. Innym błędem jest używanie wkrętów do betonu z plastikowymi kołkami w drewnie – to rozwiązanie kompletnie nieprzewidywalne, które w drewnie nie ma racji bytu ze względu na jego elastyczność.

Często spotykam się też z montażem haków w sękach. Sęk to miejsce o innej gęstości i układzie włókien, które jest bardzo kruche. Wkręcenie tam haka niemal gwarantuje pęknięcie materiału. Kolejną kwestią jest brak dylatacji między hakiem a belką – warto zastosować podkładkę, która oddzieli metal od drewna, zapobiegając gromadzeniu się tam wilgoci. Błędy wykonawcze wynikają zazwyczaj z braku wiedzy o materiale, jakim jest drewno, które wymaga szacunku i zrozumienia jego natury.

Zawsze odradzam również stosowanie haków z odzysku lub niewiadomego pochodzenia. Brak certyfikatu CE na produkcie oznacza, że nikt nie badał jego wytrzymałości na zrywanie. W obliczu niskich kosztów nowych, atestowanych haków, ryzykowanie zdrowiem bliskich jest po prostu nieuzasadnione ekonomicznie.

Systemy amortyzacji jako element redukujący zmęczenie materiału belki

Wprowadzenie elementu sprężystego do układu zawieszenia to jeden z najlepszych sposobów na ochronę belki przed uszkodzeniem. Sprężyny hamakowe działają jak amortyzatory w samochodzie – przejmują energię gwałtownych ruchów, zamieniając ją na pracę mechaniczną zwojów stali. Dzięki temu szczytowe wartości sił działających na hak są redukowane nawet o 40%. Jest to szczególnie istotne w przypadku belek o granicznej wytrzymałości.

Amortyzacja ma również wymiar komfortu użytkowania. Hamak staje się bardziej „miękki”, a drgania nie przenoszą się bezpośrednio na konstrukcję budynku, co może być ważne, jeśli belka jest połączona ze ścianą mieszkalną. Warto jednak pamiętać, że każda sprężyna ma swoją charakterystykę pracy i musi być dobrana do wagi użytkownika. Zbyt sztywna sprężyna nie będzie pracować pod dzieckiem, a zbyt miękka „dobije” do końca przy dorosłym, generując uderzenie hydrauliczne w układzie.

W mojej opinii, systemy oparte na linach polipropylenowych również wykazują pewne właściwości amortyzujące dzięki swojej rozciągliwości. Jednak to dedykowane sprężyny stalowe zapewniają powtarzalność parametrów i najwyższy poziom ochrony struktury drewna. To inwestycja, która zwraca się w postaci braku konieczności wymiany belek po kilku latach intensywnego użytkowania.

Przeglądy okresowe i konserwacja stalowych elementów montażowych

Nawet najlepiej zamontowany hak wymaga okresowej kontroli. Jako inżynier zalecam przeprowadzenie inspekcji co najmniej dwa razy w roku: przed rozpoczęciem sezonu i po jego zakończeniu. Należy sprawdzić, czy hak nie wykazuje oznak poluzowania, czy wokół otworu nie pojawiły się nowe pęknięcia oraz czy stal nie nosi znamion korozji wżerowej. Warto również zwrócić uwagę na stopień zużycia karabińczyków w miejscach styku – metal trący o metal ulega naturalnemu wytarciu.

Konserwacja ogranicza się zazwyczaj do oczyszczenia elementów i ewentualnego nasmarowania punktów ruchomych suchym smarem teflonowym, który nie przyciąga kurzu i piasku. Jeśli zauważymy, że hak „skrzypi” w drewnie, jest to sygnał, że doszło do poluzowania gwintu i należy rozważyć jego ponowny montaż w nowym miejscu lub zastosowanie tulei wzmacniającej. Bezpieczeństwo długofalowe zależy od naszej czujności i szybkiego reagowania na anomalie.

Podsumowując, montaż hamaka w belce to zadanie inżynierskie w skali mikro. Wymaga połączenia wiedzy z zakresu materiałoznawstwa, statyki i mechaniki płynów (w kontekście korozji). Stosując się do powyższych zasad, możemy cieszyć się bezpiecznym wypoczynkiem przez wiele lat, mając pewność, że nasza konstrukcja wytrzyma nawet najbardziej dynamiczne scenariusze użytkowania. Więcej informacji o standardach technicznych elementów złącznych można znaleźć w zasobach Wikipedii, które szczegółowo opisują klasy wytrzymałości drewna.
