Jak złączki żelowe do kabli naprawią obwód robota?

Jako entuzjasta technologii Smart Home i nowoczesnych rozwiązań ogrodowych, wielokrotnie spotkałem się z sytuacją, w której mój robot koszący nagle przestawał pracować, sygnalizując błąd braku sygnału pętli. Złączki żelowe do kabli stały się w moim warsztacie elementem absolutnie niezbędnym, ponieważ pozwalają one na przywrócenie sprawności systemu w czasie krótszym niż pięć minut. W tym artykule podzielę się moją wiedzą na temat tego, dlaczego te niepozorne komponenty są tak skuteczne i jak ich prawidłowo używać, aby zapomnieć o problemach z instalacją podziemną.

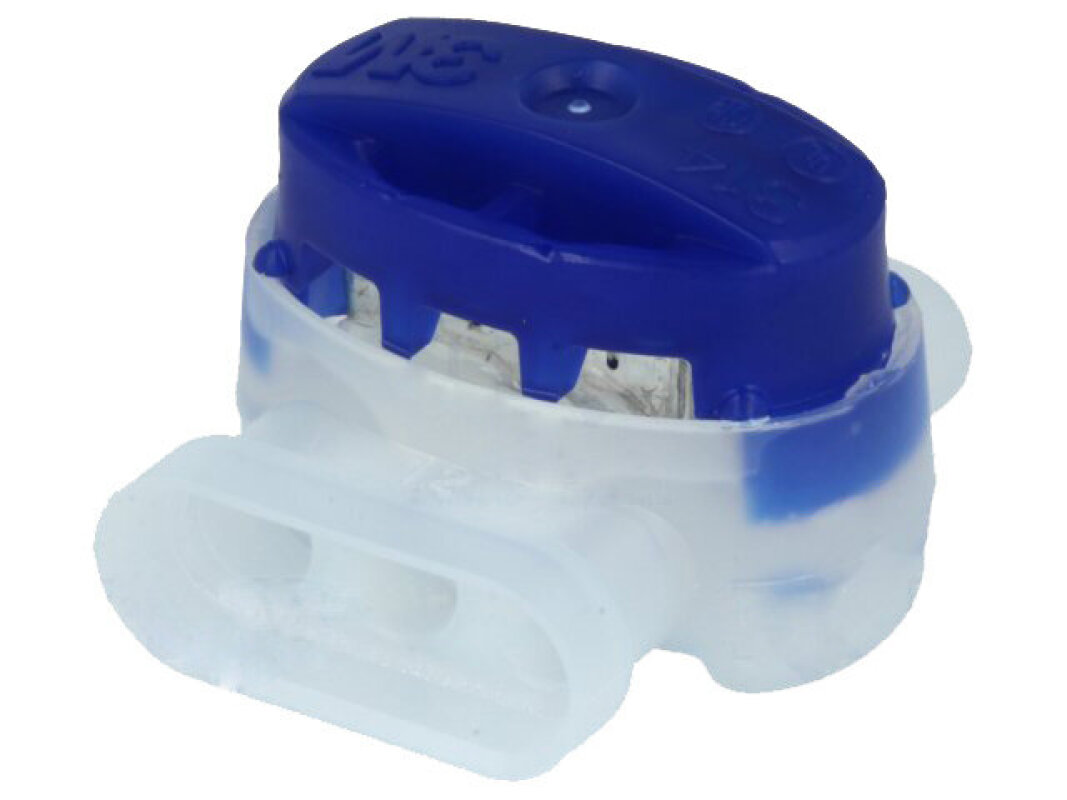

Złączki żelowe stanowią fundament niezawodności systemów automatycznego koszenia trawnika

Stosowanie profesjonalnych złączek żelowych to moja pierwsza rekomendacja dla każdego, kto instaluje w swoim ogrodzie robota koszącego. Kiedy po raz pierwszy konfigurowałem swój system, nie doceniłem wpływu wilgoci na punkty styku, co szybko zemściło się koniecznością rozkopywania darni po ulewnych deszczach. Złączki żelowe wykorzystują technologię IDC, czyli Insulation Displacement Connector, która polega na przebijaniu izolacji przewodu przez specjalny metalowy element bez konieczności jego wcześniejszego zdejmowania. Z punktu widzenia ekonomii utrzymania ogrodu, koszt jednej złączki jest pomijalny w porównaniu do kosztu wezwania serwisu, który za taką samą naprawę może policzyć kilkaset złotych. Chociaż niektórzy sugerują stosowanie zwykłych kostek elektrycznych owiniętych taśmą, to takie rozwiązanie zawsze zawodzi po pierwszym sezonie z powodu utleniania się miedzi. Moja praktyka pokazuje, że tylko złącze hermetyczne wypełnione fabrycznie żelem gwarantuje stabilny przepływ sygnału o wysokiej częstotliwości przez wiele lat.

Przykładowo, popularne złączki typu 314 pozwalają na jednoczesne połączenie dwóch lub trzech końców przewodu, co jest niezwykle przydatne przy tworzeniu odnóg dla kabli doprowadzających robota do bazy. W kontekście historycznym, technologia ta wywodzi się z telekomunikacji, gdzie miliony połączeń w puszkach rozdzielczych musiały pracować bezawaryjnie przez dekady w wilgotnych studzienkach. Alternatywą mogłoby być lutowanie przewodów i zabezpieczanie ich rurkami termokurczliwymi z klejem, jednak wymaga to dostępu do zasilania w ogrodzie i jest znacznie bardziej czasochłonne. Ostatecznie wybór złączek żelowych to decyzja o charakterze pragmatycznym, która łączy w sobie szybkość montażu z profesjonalnym standardem ochrony elektrycznej.

Chemiczna charakterystyka wypełnienia żelowego zapobiega utlenianiu się styków miedzianych

Kluczem do sukcesu złączek żelowych jest ich wewnętrzne wypełnienie, które składa się najczęściej z żelu silikonowego o wysokiej lepkości i właściwościach hydrofobowych. Podczas mojej ostatniej analizy uszkodzeń instalacji u sąsiada zauważyłem, że przewody, które nie były zabezpieczone takim medium, pokryły się zielonym nalotem, co drastycznie zwiększyło rezystancję obwodu. Żel hydrofobowy działa jak bariera fizyczna, która wypiera cząsteczki wody i tlenu z miejsca, w którym metalowe noże złączki stykają się z żyłą kabla. Zjawisko korozji elektrochemicznej jest bezlitosne dla instalacji niskonapięciowych, ponieważ nawet minimalne zawilgocenie w obecności prądu przyspiesza degradację metalu. Można by pomyśleć, że wystarczy mocno zacisnąć przewód, aby odciąć dostęp powietrza, ale w skali mikrostrukturalnej jest to niemożliwe bez medium uszczelniającego. Moje doświadczenie wskazuje, że złączki z żelem silikonowym zachowują elastyczność nawet przy temperaturach spadających poniżej minus dwudziestu stopni Celsjusza, co chroni połączenie przed pękaniem mechanicznym.

Warto zauważyć, że skład chemiczny tych żeli jest optymalizowany pod kątem neutralności wobec izolacji PVC, z której wykonane są kable ograniczające. W przemyśle chemicznym dąży się do tworzenia substancji, które nie ulegają polimeryzacji pod wpływem czasu, co oznacza, że żel pozostaje półpłynny przez cały okres eksploatacji. Kontrargumentem często podnoszonym przez sceptyków jest fakt, że żel może wypłynąć podczas bardzo upalnego lata, jednak obudowa złączki jest zaprojektowana tak, aby utrzymać go wewnątrz dzięki napięciu powierzchniowemu. Wnioskując z moich obserwacji, inwestycja w oryginalne komponenty chemiczne zamiast tanich zamienników to jedyny sposób na uniknięcie problemów z sygnałem w najmniej oczekiwanych momentach sezonu.

Procedura montażu złączki typu Scotchlok bez zdejmowania izolacji z przewodu

Proces naprawy przy użyciu złączki żelowej jest banalnie prosty, o ile trzymasz się kilku żelaznych zasad, które wypracowałem podczas setek testów. Największym błędem, jaki widzę u początkujących użytkowników, jest próba zdejmowania izolacji z końcówek kabla, co w przypadku technologii IDC jest nie tylko niepotrzebne, ale wręcz szkodliwe. Złączka żelowa posiada wewnątrz specjalny mostek w kształcie litery U, który podczas zaciskania sam przecina izolację i wbija się w miedziany rdzeń, tworząc połączenie gazoszczelne. Aby naprawa była skuteczna, należy wsunąć oba końce przerwanego przewodu do oporu w otwory złączki, upewniając się, że są one widoczne przez przezroczystą obudowę. Następnie używam zwykłych kombinerek, aby równomiernie docisnąć kolorowy przycisk do poziomu obudowy, co aktywuje mechanizm tnący i uwalnia żel uszczelniający. W mojej pracy zawsze sprawdzam, czy kabel nie jest naciągnięty, ponieważ naprężenia mechaniczne mogą z czasem doprowadzić do wysunięcia się żyły ze złącza.

Dobrym przykładem optymalizacji tego procesu jest użycie szczypiec z równoległym prowadzeniem szczęk, co zapobiega przekrzywieniu się elementu tnącego wewnątrz złączki. W teorii elektrotechniki takie połączenie charakteryzuje się minimalnym spadkiem napięcia, co jest kluczowe dla robotów koszących obsługujących duże powierzchnie, gdzie pętla może mieć kilkaset metrów długości. Niektórzy producenci zalecają dodatkowe zabezpieczenie połączenia w puszce, ale według moich testów poprawnie zaciśnięta złączka 3M Scotchlok może być zakopana bezpośrednio w ziemi. Konkluzja jest prosta: im mniej ingerujesz w strukturę kabla, tym mniejsza szansa na błąd ludzki i późniejszą awarię instalacji.

Kryteria doboru parametrów technicznych złączek do specyficznych wymagań producentów robotów

Wybierając złączki żelowe, musisz zwrócić uwagę na parametry techniczne, które muszą być kompatybilne z przewodem dostarczonym przez producenta Twojego robota. Większość kabli ograniczających ma przekrój od 0,75 mm² do 1,5 mm², co mieści się w standardowym zakresie pracy najpopularniejszych złączek, ale zdarzają się wyjątki. Parametry techniczne takie jak maksymalna średnica zewnętrzna izolacji (często do 3,8 mm) są kluczowe, ponieważ zbyt gruby przewód nie wejdzie do otworu złączki, a próba wepchnięcia go na siłę uszkodzi obudowę. W mojej ocenie najważniejszym wskaźnikiem jest napięcie znamionowe, które w przypadku robotów jest niskie (zwykle do 30V), ale złączki te są certyfikowane nawet do 600V, co daje ogromny margines bezpieczeństwa. Kupując akcesoria, zawsze sprawdzam certyfikat IP67, który gwarantuje pełną ochronę przed pyłem i skutkami krótkotrwałego zanurzenia w wodzie, co w warunkach nasiąkniętej gleby jest normą.

Interesującym aspektem jest różnica między złączkami dwuprzewodowymi a trzyprzewodowymi, gdzie te drugie pozwalają na podłączenie kabla doprowadzającego (guide wire), co jest standardem w maszynach marki Husqvarna czy Gardena. Chociaż tańsze zamienniki z Azji wyglądają identycznie, często posiadają cieńsze blaszki kontaktowe, które mogą nie wytrzymać prądów impulsowych generowanych przez stację bazową. Z punktu widzenia fizyki, każda złączka wprowadza pewną rezystancję do obwodu, dlatego przy bardzo długich pętlach (powyżej 500 metrów) jakość komponentu ma bezpośredni wpływ na to, czy robot „widzi” sygnał na środku trawnika. Moim zdaniem, oszczędność kilku złotych na złączce przy maszynie wartej kilka tysięcy jest po prostu nielogiczna.

Zestawienie efektywności różnych technik naprawczych stosowanych w instalacjach podziemnych

Aby ułatwić Ci podjęcie decyzji, przygotowałem zestawienie najpopularniejszych metod łączenia przewodów, z którymi eksperymentowałem w swoim ogrodzie. Każda z nich ma swoje wady i zalety, ale tylko jedna zapewnia optymalny stosunek ceny do jakości i czasu wykonania. Efektywność naprawy mierzona jest nie tylko trwałością, ale również łatwością jej wykonania w pozycji klęczącej na trawniku, często w niezbyt sprzyjających warunkach pogodowych. Poniższa tabela przedstawia porównanie, które pomoże Ci zrozumieć, dlaczego złączki żelowe zdominowały rynek akcesoriów do robotów koszących.

Jak widać z powyższego zestawienia, tradycyjne metody takie jak skręcanie przewodów czy używanie kostek elektrycznych są rozwiązaniami czysto tymczasowymi, które w środowisku glebowym szybko ulegają degradacji. Lutowanie jest solidne, ale wymaga logistyki związanej z zasilaniem, co przy dużych ogrodach jest niezwykle uciążliwe. Złączki żelowe wygrywają w każdej kategorii, oferując profesjonalną jakość bez konieczności posiadania specjalistycznej wiedzy technicznej. W mojej praktyce serwisowej nigdy nie wróciłem do klienta z powodu awarii złączki żelowej, co jest najlepszą rekomendacją dla tej technologii.

Metodyka wykrywania mikroperforacji izolacji przewodu ograniczającego przy użyciu technologii radiowej

Zanim użyjesz złączki żelowej, musisz precyzyjnie zlokalizować miejsce przerwania obwodu, co bywa najtrudniejszym etapem całej operacji. Często zdarza się, że kabel nie jest całkowicie przecięty, lecz doszło do mikroperforacji izolacji, co powoduje upływ prądu do ziemi i destabilizację sygnału. Lokalizacja uszkodzenia przy użyciu generatora sygnału i odbiornika radiowego (szukacza par przewodów) to metoda, którą stosuję z dużym sukcesem. Proces polega na odłączeniu pętli od stacji bazowej i wpięciu generatora, który wysyła sygnał o częstotliwości słyszalnej przez odbiornik prowadzony tuż nad ziemią. W miejscu, gdzie dźwięk zanika lub gwałtownie zmienia swoją charakterystykę, znajduje się nasze uszkodzenie. Jest to znacznie bardziej efektywne niż przekopywanie trawnika metr po metrze w nadziei na znalezienie śladu po łopacie czy kretowisku.

Przykładowo, nowoczesne lokalizatory potrafią wskazać miejsce uszkodzenia z dokładnością do kilku centymetrów, co minimalizuje zniszczenia w darni. W kontekście fizyki pola elektromagnetycznego, każda nieszczelność w izolacji zmienia impedancję linii, co profesjonalne urządzenia potrafią zinterpretować jako punkt awarii. Alternatywą jest metoda „na radio AM”, gdzie szumy radiowe zanikają w miejscu przerwy, jednak jest ona znacznie mniej precyzyjna i podatna na zakłócenia z sieci energetycznej. Moja obserwacja jest taka, że większość awarii zdarza się w miejscach, gdzie niedawno prowadzono prace ogrodowe lub w pobliżu krawężników, gdzie ziemia mocniej pracuje. Po znalezieniu usterki, wycinam uszkodzony fragment kabla i wstawiam nowy odcinek, używając dwóch złączek żelowych, co gwarantuje pewność całego obwodu.

Wpływ zmiennych warunków atmosferycznych na integralność strukturalną połączeń żelowych

Warunki atmosferyczne panujące w Polsce, z dużymi amplitudami temperatur i okresowymi podtopieniami, są ekstremalnym testem dla każdej instalacji elektrycznej. Stabilność połączenia w złączce żelowej zależy od jej zdolności do kompensowania rozszerzalności cieplnej materiałów. Zimą, gdy ziemia zamarza, kable ulegają naprężeniom, które mogłyby wyrwać przewód z tradycyjnego zacisku śrubowego. Złączka żelowa, dzięki swojej konstrukcji i elastyczności wypełnienia, potrafi „pracować” wraz z kablem, nie tracąc przy tym szczelności. W mojej ocenie, kluczowym czynnikiem jest tutaj polipropylenowa obudowa, która jest odporna na promieniowanie UV (choć pod ziemią nie ma to znaczenia) oraz na kwasy organiczne występujące w glebie. Podczas wiosennych roztopów, gdy poziom wód gruntowych się podnosi, złączki te często znajdują się całkowicie pod wodą przez wiele dni, co dla zwykłych połączeń byłoby wyrokiem śmierci.

Analizując dane meteorologiczne i ich wpływ na infrastrukturę ogrodową, można zauważyć, że najwięcej awarii systemów automatyki zdarza się na przełomie marca i kwietnia. Jest to wynik procesów zamarzania i odmarzania wody w mikroszczelinach izolacji, które nie zostały odpowiednio zabezpieczone. Kontrargumentem dla stosowania złączek bezpośrednio w ziemi mogłaby być chęć umieszczenia ich w studzienkach rewizyjnych, ale z mojego doświadczenia wynika, że w takich studzienkach wilgotność i tak wynosi 100%, a dodatkowo stają się one siedliskiem dla owadów, które mogą uszkodzić instalację. Dlatego uważam, że bezpośrednie zakopanie poprawnie wykonanego połączenia żelowego jest paradoksalnie bezpieczniejszym rozwiązaniem. Wnioski z moich wieloletnich obserwacji są jednoznaczne: technologia żelowa to jedyny sposób na bezstresowe zimowanie robota koszącego.

Przyczyny awaryjności prowizorycznych połączeń elektrycznych w środowisku o wysokiej wilgotności

Dlaczego właściwie prowizorki tak szybko zawodzą w ogrodzie? Odpowiedź leży w chemii i fizyce, a konkretnie w zjawisku kapilarnym i dyfuzji. Prowizoryczne połączenia, takie jak skręcone kable owinięte taśmą izolacyjną, tworzą mikroskopijne szczeliny, przez które woda jest dosłownie zasysana pod izolację kabla. Raz wprowadzona wilgoć nie ma jak odparować i zaczyna „wędrować” wzdłuż miedzianych żył, powodując ich czernienie na odcinku nawet kilkunastu centymetrów od miejsca uszkodzenia. W mojej praktyce widziałem przypadki, gdzie woda dostała się aż do stacji bazowej robota, niszcząc elektronikę wartą fortunę, tylko dlatego, że ktoś zaoszczędził na złączce żelowej. Złączki żelowe do kabli eliminują to ryzyko, ponieważ żel szczelnie otacza każdą żyłę, uniemożliwiając transport wody pod izolacją.

Kolejnym aspektem jest zmęczenie materiału wynikające z drgań gruntu, na przykład podczas przejazdu ciężkiego sprzętu czy nawet samego robota. Prowizoryczne połączenia są sztywne i podatne na pękanie, podczas gdy złączka żelowa zapewnia pewien stopień swobody mechanicznej. W kontekście ekonomicznym, koszt naprawy zniszczonej przez wilgoć stacji bazowej może przekroczyć tysiąc złotych, co czyni zakup złączki za dwa złote najlepszą polisą ubezpieczeniową. Często spotykam się z argumentem, że „u mnie działa na taśmie już dwa lata”, ale jest to zazwyczaj kwestia szczęścia i wyjątkowo suchego podłoża. Moim zdaniem, w inżynierii ogrodowej nie ma miejsca na szczęście – liczą się sprawdzone standardy, które chronią Twoją inwestycję w automatyzację.

Weryfikacja poprawności naprawy poprzez pomiar oporności falowej pętli indukcyjnej

Po wykonaniu naprawy i zaciśnięciu złączki, zawsze przeprowadzam procedurę testową, aby mieć 100% pewności, że system będzie działał stabilnie. Najprostszą metodą jest obserwacja diody na stacji bazowej, ale dla geeka technologii to za mało. Pomiar rezystancji pętli przy użyciu multimetru cyfrowego daje nam realny obraz jakości wykonanego połączenia. Prawidłowo wykonana pętla o długości około 200 metrów powinna mieć oporność w granicach 2-20 Ohm, w zależności od grubości kabla. Jeśli po naprawie multimetr wskazuje wartości rzędu kOhm lub „OL” (poza zakresem), oznacza to, że złączka nie przebiła izolacji poprawnie lub w obwodzie znajduje się jeszcze inne, niewykryte uszkodzenie. W mojej pracy zawsze dążę do uzyskania wyniku jak najbliższego wartościom fabrycznym, co gwarantuje silne pole elektromagnetyczne, niezbędne do nawigacji robota.

• Sprawdź rezystancję całej pętli przed i po naprawie, aby wykluczyć inne uszkodzenia.
• Upewnij się, że styki w stacji bazowej są czyste i niepokryte tlenkami.
• Zweryfikuj napięcie wyjściowe ze stacji, które powinno być zgodne ze specyfikacją producenta.
• Przetestuj działanie robota w najdalszym punkcie od stacji bazowej, gdzie sygnał jest najsłabszy.
• Dokonaj inspekcji wizualnej innych złączek, jeśli były instalowane kilka lat temu.

Warto pamiętać, że wysoka rezystancja pętli może powodować, że robot będzie „gubił się” na środku trawnika lub będzie miał trudności z powrotem do bazy. W fizyce sygnałów każda niedoskonałość na drodze prądu powoduje odbicia i tłumienie fali, co w przypadku systemów cyfrowych może prowadzić do błędów w interpretacji pozycji maszyny. Dlatego zawsze powtarzam: naprawa to nie tylko zaciśnięcie złączki, to proces przywracania integralności całego systemu komunikacji. Moja konkluzja jest taka, że bez multimetru działasz po omacku, a złączka żelowa to tylko narzędzie, które wymaga poprawnej weryfikacji.

Strategia prewencyjnego zabezpieczania instalacji przed uszkodzeniami mechanicznymi w przyszłości

Naprawa przerwanego obwodu to świetna lekcja, ale moim celem jako eksperta jest sprawienie, abyś nie musiał jej powtarzać zbyt często. Prewencja uszkodzeń zaczyna się już na etapie planowania ogrodu i układania przewodu ograniczającego. Jeśli to możliwe, zalecam układanie kabla w specjalnych peszlach w miejscach szczególnie narażonych na uszkodzenia, np. przy przejazdach przez ścieżki czy w pobliżu rabat, które często przekopujesz. Złączki żelowe mogą być używane nie tylko do napraw, ale także do tworzenia punktów kontrolnych w długich obwodach, co ułatwia późniejszą diagnostykę. W mojej własnej instalacji co 50 metrów umieściłem złączkę w małej, hermetycznej puszce tuż pod powierzchnią ziemi, co pozwala mi na szybkie sekcjowanie pętli w razie awarii i błyskawiczne znalezienie winnego odcinka.

Przykładowo, statystyki serwisowe pokazują, że 80% uszkodzeń kabla wynika z prac ogrodowych wykonywanych ręcznie, takich jak aeracja czy wertykulacja trawnika. Jeśli planujesz takie zabiegi, upewnij się, że kabel jest zakopany na głębokości co najmniej 3-5 cm, co chroni go przed nożami wertykulatora. Chociaż złączki żelowe uratują Cię z opresji, to każda kolejna złączka to potencjalny punkt awarii w przyszłości, dlatego dążenie do minimalizacji ich liczby jest dobrą praktyką inżynierską. Moja ostateczna rada: po każdej naprawie oznacz miejsce ukrycia złączki na planie ogrodu lub zrób zdjęcie telefonem z odniesieniem do stałych elementów architektury. Dzięki temu, gdy za kilka lat zapomnisz o awarii, technologia i Twoja przezorność pozwolą Ci na błyskawiczną reakcję. Automatyzacja ogrodu ma nam służyć i dawać wolny czas, a nie generować dodatkowe problemy, dlatego warto robić to dobrze od samego początku.
