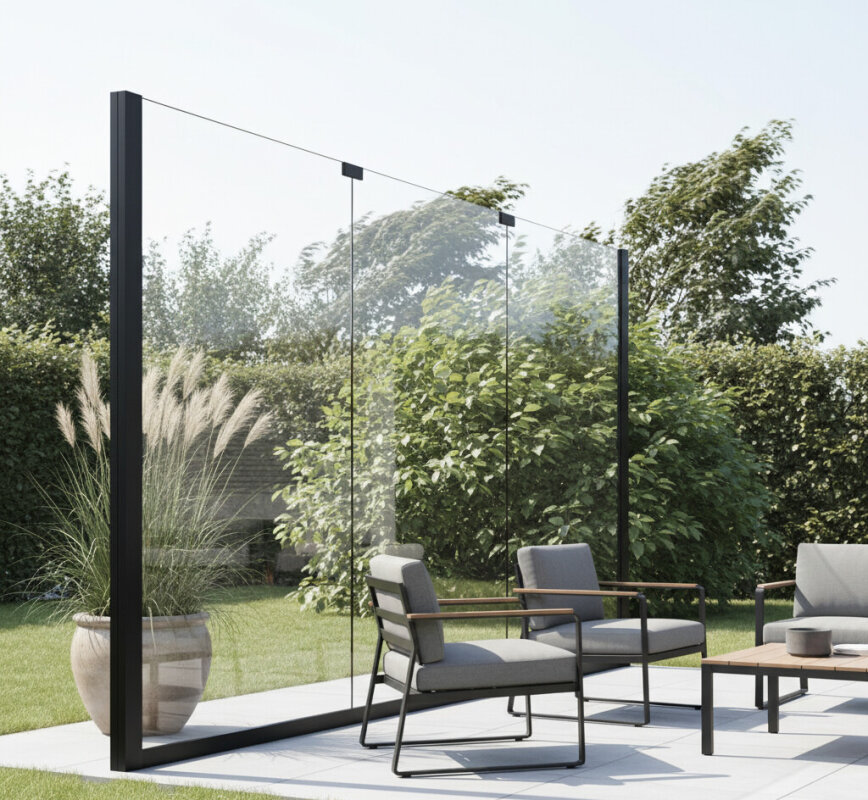

Czy wiatrołap na tarasie z szyby lub pleksi osłoni przed wiatrem?

Projektowanie wiatrołapu na tarasie to proces, który zaczynam od rygorystycznej oceny warunków lokalnych, w jakich znajdzie się konstrukcja. Nie jest to jedynie kwestia estetyki, lecz przede wszystkim inżynierii materiałowej i mechaniki budowli, gdzie transparentna przegroda musi stawić czoła siłom parcia i ssania wiatru. Wybór materiału, czy to szkło bezpieczne, czy nowoczesne polimery, pociąga za sobą szereg konsekwencji konstrukcyjnych, które omówię w poniższych sekcjach.

Analiza obciążeń wiatrem w projektowaniu osłon tarasowych

Wstępna analiza obciążeń wiatrem stanowi fundament projektowania każdej przegrody zewnętrznej, w tym wiatrołapu tarasowego. Podczas planowania osłony na tarasie w rejonie o podwyższonej ekspozycji, jak pas nadmorski czy tereny podgórskie, musimy uwzględnić ciśnienie prędkości wiatru działające na płaszczyznę wypełnienia. Zgodnie z normą PN-EN 1991-1-4, projektant określa siły parcia, które determinują nie tylko grubość materiału, ale i gęstość punktów podparcia konstrukcji wsporczej. Przykładowo, w III strefie wiatrowej w Polsce, parcie wiatru na pionową ściankę może przekraczać 1,2 kN/m², co przy dużych powierzchniach przeszkleń generuje ogromne siły wyrywające. Ignorowanie tych parametrów prowadzi często do drgań rezonansowych lub, w skrajnych przypadkach, do wyrwania tafli z mocowań podczas gwałtownych burz. Zamiast opierać się na intuicji, stosuję obliczenia inżynierskie, które pozwalają na bezpieczne użytkowanie tarasu przez dekady.

Kolejnym aspektem jest sztywność konstrukcji nośnej, która musi minimalizować ugięcia tafli wypełniającej. W przypadku dużych przęseł, zbyt wiotki profil aluminiowy lub drewniany może doprowadzić do pęknięcia szkła lub deformacji pleksi, nawet jeśli sam materiał wypełniający jest teoretycznie wytrzymały. W mojej praktyce często spotykam się z błędnym przekonaniem, że lekka osłona nie wymaga solidnego kotwienia do fundamentu tarasu. W rzeczywistości, wiatrołap działa jak żagiel, przenosząc momenty zginające na punkty mocowania w podłożu. Dlatego zawsze zalecam stosowanie kotew chemicznych lub systemowych połączeń śrubowych o sprawdzonych parametrach nośności. Alternatywą dla pełnych ścianek są systemy lamelowe, które redukują opór powietrza, jednak nie zapewniają one tak pełnej ochrony przed podmuchami jak szczelna szyba hartowana.

Charakterystyka techniczna szkła hartowanego i laminowanego

Wybierając szkło jako materiał na wiatrołap, musimy rozróżnić dwa podstawowe typy: szkło hartowane (ESG) oraz szkło laminowane (VSG). Szkło ESG poddawane jest obróbce termicznej, która zmienia jego strukturę wewnętrzną, zwiększając wytrzymałość na zginanie oraz odporność na szoki termiczne. W przypadku pęknięcia, rozpada się ono na tysiące drobnych, nieostrych kawałków, co jest kluczowe w miejscach przebywania ludzi. Z kolei szkło VSG składa się z dwóch lub więcej tafli połączonych folią PVB, co sprawia, że po rozbiciu odłamki pozostają przyklejone do warstwy polimerowej. W projektach wiatrołapów najwyższy poziom bezpieczeństwa zapewnia kombinacja tych dwóch technologii, czyli szkło hartowane-laminowane (ESG/VSG). Takie rozwiązanie jest standardem w budynkach użyteczności publicznej, gdzie ryzyko uderzenia mechanicznego jest wysokie.

Poniższa tabela przedstawia kluczowe parametry techniczne obu typów szkła, co ułatwia podjęcie decyzji inżynierskiej w zależności od budżetu i wymagań bezpieczeństwa.

Warto zauważyć, że szkło hartowane jest znacznie lżejsze przy tej samej wytrzymałości co standardowe szkło typu float, co pozwala na odciążenie konstrukcji wsporczej. Jednakże, proces hartowania uniemożliwia jakąkolwiek dalszą obróbkę mechaniczną, taką jak wiercenie otworów czy docinanie. Dlatego każdy element musi być precyzyjnie zwymiarowany przed procesem produkcyjnym. Błąd pomiarowy rzędu kilku milimetrów może zdyskwalifikować całą taflę, co generuje dodatkowe koszty i opóźnienia w realizacji. Z mojego doświadczenia wynika, że inwestycja w szkło laminowane o grubości 8-10 mm jest optymalnym komprosem między ceną a parametrami użytkowymi w budownictwie jednorodzinnym.

Właściwości fizykochemiczne poliwęglanu oraz pleksiglasu

Alternatywą dla szkła mineralnego są polimery transparentne, wśród których prym wiodą poliwęglan lity oraz polimetakrylan metylu, powszechnie znany jako pleksi. Pleksiglas charakteryzuje się doskonałą przepuszczalnością światła, często przekraczającą 92%, co czyni go bardziej przejrzystym od standardowego szkła. Jest on również lżejszy i łatwiejszy w obróbce, co pozwala na samodzielny montaż przez inwestora dysponującego podstawowymi narzędziami. Jednak pleksi ma niższą odporność na zarysowania i pod wpływem promieniowania UV może z czasem żółknąć, jeśli nie zostanie pokryte warstwą ochronną. W przeciwieństwie do szkła, polimery wykazują znaczną rozszerzalność cieplną, co musi zostać uwzględnione w luzach montażowych profili.

Poliwęglan lity z kolei jest materiałem niemal niezniszczalnym pod względem odporności na uderzenia, co czyni go idealnym wyborem w miejscach narażonych na wandalizm lub ekstremalne zjawiska pogodowe jak gradobicie. Jego udarność jest 200-krotnie wyższa niż szkła, przy zachowaniu połowy jego wagi. Niestety, poliwęglan jest bardziej podatny na zarysowania niż pleksi i wymaga specjalistycznych powłok anty-UV, aby zachować klarowność przez lata. W moich projektach często stosuję poliwęglan tam, gdzie wiatrołap ma pełnić również funkcję bariery ochronnej dla dzieci bawiących się na tarasie. Choć estetyka polimerów może nieznacznie odbiegać od szlachetności szkła, ich parametry mechaniczne są nie do przecenienia w trudnych warunkach eksploatacyjnych.

Dobór grubości wypełnienia w zależności od powierzchni przęsła

Precyzyjny dobór grubości materiału jest krytyczny dla zapewnienia stabilności wiatrołapu pod wpływem naporu powietrza. Zbyt cienka płyta pleksi będzie wpadać w wibracje, generując uciążliwy hałas, natomiast zbyt gruba szyba niepotrzebnie obciąży fundament i podroży inwestycję. Dla standardowych przęseł o szerokości do 100 cm i wysokości 200 cm, przyjmuję jako minimum szkło hartowane 8 mm lub poliwęglan lity 6 mm. Przy większych formatach, konieczne jest zwiększenie grubości lub wprowadzenie dodatkowych szprosów dzielących powierzchnię na mniejsze pola. W inżynierii nazywamy to optymalizacją sztywności giętnej, która rośnie w trzeciej potędze wraz z grubością płyty.

W praktyce wykonawczej stosuję następujące wytyczne dla wiatrołapów wolnostojących:

• Przęsła do 0,5 m²: szkło 6 mm, pleksi 4 mm.
• Przęsła 0,5 - 1,5 m²: szkło 8 mm, pleksi 6 mm, poliwęglan 5 mm.
• Przęsła powyżej 1,5 m²: szkło 10-12 mm (ESG/VSG), poliwęglan 8 mm.

Należy pamiętać, że ciężar właściwy szkła wynosi około 2500 kg/m³, co oznacza, że tafla o grubości 10 mm i powierzchni 2 m² waży aż 50 kg. Wymaga to nie tylko solidnych okuć, ale i odpowiedniej liczby osób do montażu. Pleksi waży o połowę mniej, co znacząco ułatwia logistykę na placu budowy. Częstym błędem jest stosowanie poliwęglanu komorowego jako wiatrołapu – choć jest tani i lekki, jego estetyka jest niska, a widoczne komory szybko brudzą się od środka, co psuje efekt wizualny całego tarasu.

Systemy mocowań punktowych i profilowych w konstrukcjach zewnętrznych

Sposób zamocowania wypełnienia w konstrukcji wiatrołapu determinuje jego trwałość i odporność na dynamiczne podmuchy. Najpopularniejszym rozwiązaniem są profile zaciskowe wykonane z aluminium anodowanego, które zapewniają ciągłe podparcie krawędzi tafli. Systemy profilowe są bardzo szczelne, co całkowicie eliminuje przedmuchy powietrza na łączeniach. Zastosowanie uszczelek z EPDM gwarantuje elastyczność połączenia, co jest niezbędne przy kompensacji rozszerzalności cieplnej materiałów. W przypadku pleksi, uszczelki muszą być kompatybilne chemicznie z akrylem, aby nie powodować mikropęknięć naprężeniowych.

Alternatywą o wysokich walorach estetycznych są uchwyty punktowe, zwane potocznie rotulami. Pozwalają one na uzyskanie efektu lekkiej, niemal niewidocznej konstrukcji, gdzie tafla szkła wydaje się lewitować przy słupkach. Wymagają one jednak precyzyjnego wiercenia otworów w szkle (przed hartowaniem) i bardzo dokładnego wypoziomowania słupków. W systemach punktowych siły skupiają się w małych obszarach wokół otworu, co generuje duże naprężenia lokalne. Dlatego w takich rozwiązaniach stosuję wyłącznie szkło hartowane, które radzi sobie z takimi obciążeniami znacznie lepiej niż pleksi. Z mojego doświadczenia wynika, że systemy profilowe są bardziej praktyczne w miejscach o bardzo silnym wietrze, gdyż lepiej rozkładają obciążenia na całą ramę.

Wpływ osłon przezroczystych na bilans cieplny strefy wypoczynkowej

Wiatrołap na tarasie pełni nie tylko funkcję bariery mechanicznej, ale również wpływa na mikroklimat panujący w strefie wypoczynkowej. Transparentne przegrody działają na zasadzie efektu szklarniowego, przepuszczając promieniowanie krótkofalowe (światło słoneczne) i zatrzymując promieniowanie długofalowe emitowane przez nagrzaną posadzkę tarasu. Dzięki temu, w słoneczne, ale chłodne dni, temperatura za osłoną może być wyższa nawet o kilka stopni Celsjusza niż w otwartej przestrzeni ogrodu. Jest to zjawisko pożądane wiosną i jesienią, kiedy chcemy przedłużyć sezon korzystania z tarasu bez konieczności stosowania zewnętrznych promienników ciepła.

Jednak w okresie letnim, nadmierne nagrzewanie się strefy za szybą może stać się problemem. Dlatego warto rozważyć zastosowanie szkła o niskim współczynniku przepuszczalności energii słonecznej (g) lub montaż pleksi z filtrem IR. W inżynierii budowlanej często operujemy pojęciem komfortu termicznego, który w przypadku tarasu zależy od prędkości przepływu powietrza. Wiatrołap redukuje tę prędkość niemal do zera, co przy wysokiej insolacji może prowadzić do przegrzania. Rozwiązaniem, które stosuję w zaawansowanych projektach, są panele przesuwne lub uchylne, pozwalające na regulację wentylacji w zależności od aktualnych potrzeb. Taka dynamika przegrody pozwala na zachowanie optymalnych warunków przez cały rok, niezależnie od kaprysów pogody.

Normy bezpieczeństwa i wymagania polskiego prawa budowlanego

Realizacja wiatrołapu tarasowego musi być zgodna z przepisami prawa budowlanego, szczególnie w zakresie bezpieczeństwa konstrukcji i użytkowania. Zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, przeszklenia znajdujące się w miejscach narażonych na uderzenia powinny być wykonane ze szkła o podwyższonej wytrzymałości. Choć przepisy te dotyczą głównie budynków, w inżynierskiej rzetelności stosuję je również do małej architektury ogrodowej. Ważnym aspektem jest wysokość balustrady, jeśli wiatrołap pełni jednocześnie funkcję zabezpieczenia przed upadkiem z wysokości (np. na tarasach podwyższonych). W budownictwie jednorodzinnym wysokość ta musi wynosić minimum 90 cm.

Warto również sprawdzić lokalny Miejscowy Plan Zagospodarowania Przestrzennego (MPZP), który może nakładać ograniczenia dotyczące materiałów lub kolorystyki elementów zewnętrznych. Choć budowa lekkiej osłony tarasowej zazwyczaj nie wymaga pozwolenia na budowę (mieści się w kategorii obiektów małej architektury lub remontu/przebudowy tarasu), w przypadku stałych konstrukcji trwale związanych z gruntem o dużej powierzchni, warto dokonać zgłoszenia w starostwie powiatowym. Dokumentacja techniczna wiatrołapu powinna zawierać specyfikację użytych materiałów oraz certyfikaty bezpieczeństwa (CE) dla szkła i systemów mocowań. Jako inżynier zawsze odradzam stosowanie materiałów niewiadomego pochodzenia, które nie posiadają deklaracji właściwości użytkowych, gdyż w razie wypadku odpowiedzialność spada na właściciela obiektu.

Montaż wiatrołapu na istniejącej konstrukcji tarasu drewnianego lub betonowego

Proces montażu wiatrołapu różni się znacząco w zależności od podłoża, do którego kotwimy konstrukcję wsporczą. Na tarasach betonowych, wyłożonych gresem lub kamieniem, najbezpieczniejszym rozwiązaniem jest stosowanie kotew chemicznych na bazie żywic epoksydowych. Zapewniają one szczelne i niezwykle mocne połączenie, nie generując przy tym naprężeń rozporowych, które mogłyby doprowadzić do pęknięcia płytki lub krawędzi wylewki. W przypadku tarasów drewnianych, konieczne jest wkręcanie się bezpośrednio w legary nośne, a nie tylko w deski tarasowe, które mają ograniczoną nośność na wyrywanie. Zastosowanie systemowych wsporników ze stali nierdzewnej (gatunek AISI 304 lub 316 w pasie nadmorskim) gwarantuje odporność na korozję galwaniczną.

Podczas montażu wypełnień z pleksi lub poliwęglanu, kluczowe jest zachowanie luzów dylatacyjnych. Tworzywa sztuczne pracują termicznie znacznie intensywniej niż metalowa rama czy szkło. Przyjmuje się, że płyta o długości 2 metrów może zmienić swój wymiar o kilka milimetrów pod wpływem amplitudy temperatur lato-zima. Jeśli nie zapewnimy jej swobody ruchu w profilu, dojdzie do pofalowania powierzchni (tzw. wyboczenia termicznego) lub pękania w punktach mocowania śrubami. W przypadku szkła, luzy są mniejsze, ale równie ważne dla uniknięcia naprężeń punktowych. Poziomowanie konstrukcji musi być wykonane z dokładnością do 1 mm na metr bieżący, aby uniknąć problemów z osadzaniem ciężkich tafli szklanych, które nie wybaczą żadnych nierówności ramy.

Konserwacja i odporność materiałów na promieniowanie UV oraz zarysowania

Długowieczność wiatrołapu zależy od regularnej konserwacji i właściwego doboru materiałów pod kątem odporności na czynniki zewnętrzne. Szkło jest materiałem niemal całkowicie odpornym na promieniowanie UV i większość środków chemicznych, co sprawia, że jego pielęgnacja ogranicza się do mycia standardowymi detergentami. Można na nie również nanieść powłoki hydrofobowe (tzw. nanotechnologia), które ułatwiają spływanie wody i ograniczają osadzanie się kamienia oraz kurzu. Jest to szczególnie przydatne na tarasach zlokalizowanych blisko dróg o dużym natężeniu ruchu. Szkło hartowane jest również bardzo twarde, co minimalizuje ryzyko zarysowań podczas czyszczenia.

Zupełnie inaczej sytuacja wygląda w przypadku polimerów. Pleksi i poliwęglan są podatne na zarysowania, dlatego do ich mycia należy używać wyłącznie miękkich ściereczek z mikrofibry i dużej ilości wody z łagodnym mydłem. Należy unikać preparatów zawierających alkohol lub amoniak, które mogą powodować matowienie powierzchni lub powstawanie mikropęknięć (crazing). Jeśli wybieramy pleksi, upewnijmy się, że posiada ona gwarancję na brak żółknięcia (zazwyczaj 10-30 lat). Poliwęglan lity bez stabilizacji UV ulegnie degradacji już po kilku sezonach, tracąc swoją udarność i przejrzystość. W mojej opinii, mimo wyższej ceny początkowej, szkło hartowane wygrywa w długofalowym rozrachunku kosztów eksploatacji, gdyż nie wymaga wymiany przez dziesięciolecia.

Analiza kosztów i trwałości rozwiązań systemowych

Podsumowując aspekty ekonomiczne, budowa wiatrołapu to inwestycja, którą należy rozpatrywać w kontekście cyklu życia produktu (LCC - Life Cycle Costing). Najtańszym rozwiązaniem doraźnym jest pleksi o grubości 4-5 mm zamontowana w prostych profilach aluminiowych. Koszt takiego rozwiązania może być o 40-60% niższy niż w przypadku szkła, jednak jego trwałość estetyczna jest ograniczona do około 5-8 lat. Po tym czasie mikrozarysowania i ewentualne odbarwienia mogą wymusić wymianę wypełnienia. Szkło hartowane 8 mm wraz z systemowymi okuciami ze stali nierdzewnej to wydatek rzędu 600-1200 zł za metr kwadratowy (w zależności od stopnia skomplikowania), ale jest to rozwiązanie praktycznie dożywotnie.

Warto również uwzględnić koszt montażu, który w przypadku ciężkich szyb hartowanych wymaga wynajęcia specjalistycznej ekipy z przyssawkami próżniowymi, co podnosi koszty początkowe. Poniżej przedstawiam porównanie szacunkowych kosztów i trwałości dla różnych wariantów:

Z punktu widzenia inżyniera, najkorzystniejszym rozwiązaniem pod względem ROI (zwrotu z inwestycji) jest wybór szkła hartowanego 8 mm w systemie profili zaciskowych. Łączy ono wysoką estetykę, bezpieczeństwo i zerowe koszty konserwacji poza okresowym myciem. Wybór pleksi polecam jedynie w sytuacjach, gdy konstrukcja nośna tarasu jest zbyt słaba na przyjęcie ciężaru szkła lub gdy osłona ma charakter tymczasowy. Pamiętajmy, że dobrze zaprojektowany wiatrołap podnosi wartość nieruchomości i znacząco zwiększa komfort korzystania z przestrzeni zewnętrznej, chroniąc nas nie tylko przed wiatrem, ale i hałasem z otoczenia.
