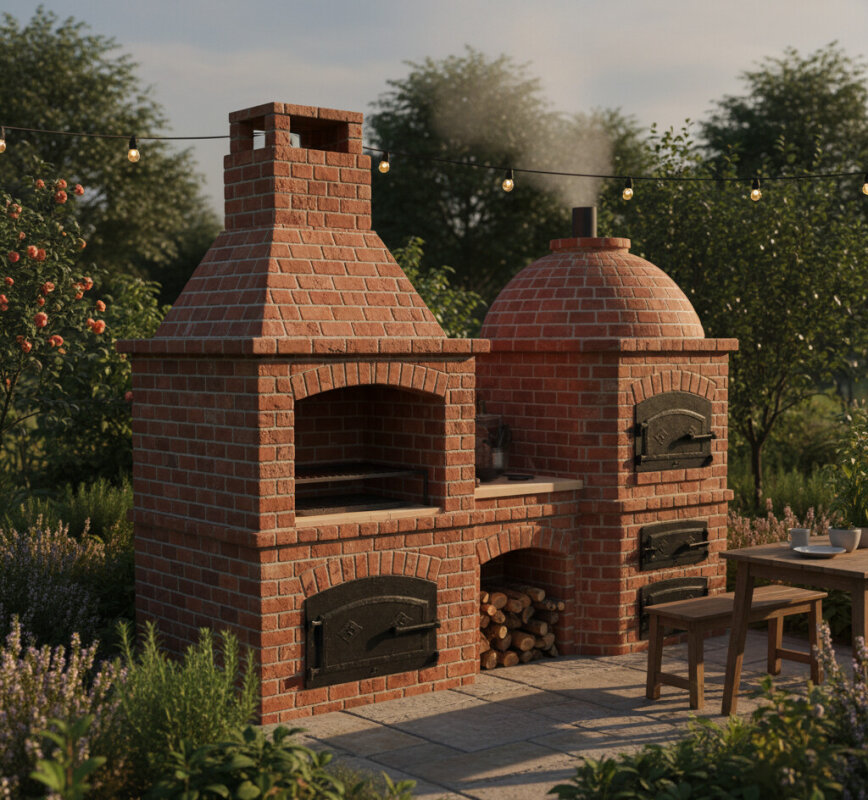

Dlaczego wędzarnia murowana z grillem to funkcjonalny kombajn?

Budowa stałego obiektu małej architektury, jakim jest wędzarnia murowana z grillem, wymaga ode mnie jako inżyniera spojrzenia wykraczającego poza estetykę. Skupiam się na nośności podłoża, odporności termicznej materiałów oraz trwałości połączeń, które będą pracować w ekstremalnych warunkach cyklicznego nagrzewania i wychładzania. Prawidłowo wykonany kombajn ogrodowy to nie tylko wygoda, ale przede wszystkim bezpieczeństwo pożarowe i higiena przygotowywania żywności. W mojej praktyce często spotykam się z błędami wynikającymi z niedoszacowania ciężaru konstrukcji, co prowadzi do pęknięć strukturalnych już po pierwszym sezonie.

Aspekty prawne budowy wędzarni murowanej w świetle aktualnych przepisów

Zanim przystąpię do wytyczenia fundamentów, muszę przeanalizować status prawny obiektu, co w polskich realiach opiera się na ustawie Prawo Budowlane. Wędzarnia murowana zazwyczaj kwalifikowana jest jako obiekt małej architektury w miejscu publicznym, jednak w ogrodzie prywatnym sprawa jest prostsza, choć wymaga uwagi. Przykładem może być budowa obiektu, który nie przekracza gabarytami standardów estetycznych i nie oddziałuje na działki sąsiednie, co pozwala na uniknięcie skomplikowanych procedur. Zgodnie z art. 29 ust. 2 pkt 19 ustawy, instalacja obiektów małej architektury na działkach prywatnych nie wymaga zazwyczaj zgłoszenia ani pozwolenia. Kontrargumentem bywa jednak sytuacja, gdy wędzarnia posiada wysoki komin lub jest zintegrowana z altaną o dużej powierzchni, co może zmienić jej kwalifikację. Konkludując, zawsze zalecam sprawdzenie Miejscowego Planu Zagospodarowania Przestrzennego, aby uniknąć kolizji z lokalnymi wymogami estetycznymi lub środowiskowymi.

Wymogi dotyczące odległości od granicy działki

Odległość obiektu od granicy działki to parametr, którego nie wolno ignorować ze względu na potencjalne uciążliwości dla sąsiadów. Emisja dymu z wędzarni może być zarzewiem sporów sąsiedzkich, jeśli konstrukcja zostanie umieszczona zbyt blisko okien budynków mieszkalnych. W prawie cywilnym istnieje pojęcie imisji, które ogranicza naszą swobodę, jeśli dym nadmiernie utrudnia korzystanie z nieruchomości sąsiednich. Dlatego, mimo braku sztywnych centymetrowych zapisów dla wędzarni, sugeruję zachowanie minimum 3-4 metrów od granicy. Praktycznym rozwiązaniem jest takie usytuowanie, by przeważające kierunki wiatrów znosiły dym w stronę otwartej przestrzeni, a nie na taras sąsiada.

Projektowanie fundamentu pod ciężką konstrukcję murowaną w ogrodzie

Stabilność każdej konstrukcji murowanej zaczyna się poniżej poziomu gruntu, gdzie kluczową rolę odgrywa strefa przemarzania oraz nośność gruntu. Wędzarnia z grillem, wykonana z cegły pełnej lub klinkieru, może ważyć od 1,5 do nawet 3 ton, co wyklucza posadowienie jej na zwykłej podsypce z piasku. Na przykład, w centralnej Polsce fundament powinien sięgać głębokości około 80-100 cm, aby uniknąć wysadzin mrozowych, które mogłyby unieść i rozerwać konstrukcję. Mechanika gruntów uczy nas, że woda zamarzająca w porach ziemi zwiększa swoją objętość, generując siły zdolne skruszyć beton o niskiej klasie. Alternatywą jest płyta fundamentowa zbrojona siatką, ale tylko pod warunkiem wymiany gruntu na materiał niespoisty pod spodem. Moja rekomendacja to zawsze lany beton klasy minimum C16/20 (dawne B20) z odpowiednią hydroizolacją poziomą.

Dobór materiałów ogniotrwałych do budowy paleniska oraz komory wędzarniczej

Wybór materiałów do budowy serca wędzarni nie może być przypadkowy, ponieważ rozszerzalność cieplna różnych surowców drastycznie się różni. Stosowanie zwykłej cegły dziurawki w palenisku to błąd, który zemści się po kilku cyklach wędzenia, prowadząc do kruszenia się ścianek pod wpływem temperatury. Prawidłowe palenisko wykonuję z cegły szamotowej, która charakteryzuje się wysoką akumulacyjnością cieplną i odpornością na bezpośredni kontakt z ogniem. Historycznie stosowano glinę z sieczką, dziś mamy do dyspozycji gotowe zaprawy szamotowe, które wiążą ceramicznie pod wpływem wysokiej temperatury. Należy jednak pamiętać, że szamot nie powinien być stosowany na zewnątrz bez osłony, gdyż jest materiałem higroskopijnym i chłonie wilgoć, co zimą prowadzi do jego rozsadzenia. Ostatecznie, najlepszym rozwiązaniem jest rdzeń szamotowy obmurowany cegłą klinkierową z zachowaniem szczeliny dylatacyjnej.

Parametry techniczne przewodu dymowego wpływające na stabilność temperatury

Przewód dymowy to element, który decyduje o tym, czy nasza wędzarnia będzie urządzeniem precyzyjnym, czy jedynie generatorem sadzy. Średnica kanału oraz jego długość muszą być skorelowane z kubaturą komory wędzarniczej, aby zapewnić laminarny przepływ dymu. W projektach inżynierskich przyjmuję, że długość kanału dymowego powinna wynosić od 1,5 do 2 metrów przy nachyleniu około 5-10 stopni w stronę komory. Taka geometria pozwala na naturalne schłodzenie dymu do pożądanych 40-60 stopni Celsjusza przy wędzeniu ciepłym. Istnieją systemy z paleniskiem bezpośrednim, ale wymagają one niezwykłej wprawy w operowaniu szybrem i ilością opału. Moim zdaniem, dla użytkownika domowego kanał dymowy jest bezpieczniejszym buforem, który wybacza błędy w regulacji płomienia.

Rola szybrów i przepustnic w regulacji procesu wędzenia

Precyzyjna regulacja ciągu jest niemożliwa bez systemu szybrów umieszczonych zarówno na dolocie powietrza do paleniska, jak i na wyjściu z komina. Przepływ masowy powietrza dostarcza tlen niezbędny do pirolizy drewna, ale jego nadmiar może gwałtownie podnieść temperaturę, niszcząc wędzonki. W moich projektach stosuję stalowe przepustnice o grubości minimum 3 mm, które nie odkształcają się pod wpływem ciepła. Ważne jest, aby mechanizm sterujący był wyprowadzony na zewnątrz w sposób ergonomiczny, umożliwiający zmianę nastaw bez ryzyka poparzenia. Dobrze zaprojektowany system pozwala na utrzymanie stałej temperatury z dokładnością do 2-3 stopni, co jest kluczowe przy produkcji wędlin dojrzewających.

Integracja rusztu grillowego z konstrukcją wędzarni jako rozwiązanie hybrydowe

Połączenie funkcji grilla i wędzarni w jednym korpusie to wyzwanie dla fizyki przepływów, ponieważ oba procesy wymagają innej charakterystyki spalania. Grill potrzebuje wysokiej temperatury i dużego dostępu tlenu, podczas gdy wędzarnia bazuje na tlenowym niedosycie i niskiej temperaturze. Rozwiązuję to poprzez budowę dwóch niezależnych palenisk lub system wymiennych płyt odcinających kanał dymowy podczas grillowania. Przykładem funkcjonalności jest zastosowanie rusztu ze stali kwasoodpornej (AISI 304) montowanego na prowadnicach, co pozwala na regulację wysokości nad żarem. Niektórzy próbują grillować bezpośrednio w komorze wędzarniczej, co uważam za błąd ze względu na osadzanie się tłuszczu na ściankach, który później jełczeje i psuje smak wędzonek. Rekomenduję oddzielną komorę grilla z własnym odprowadzeniem spalin.

Rola dylatacji w konstrukcjach narażonych na wysokie amplitudy temperatur

Jednym z najczęściej pomijanych aspektów w amatorskich budowach jest dylatacja termiczna, czyli celowe pozostawienie szczelin między materiałami o różnej rozszerzalności. Stalowy ruszt, rura dymowa czy drzwiczki paleniska rozszerzają się znacznie szybciej niż ceglany mur, co bez luzu montażowego doprowadzi do rozerwania spoin. W mojej praktyce stosuję sznury szklane lub uszczelki z wełny mineralnej w miejscach styku metalu z ceramiką, co zapewnia szczelność przy zachowaniu swobody ruchu. Fizyka jest nieubłagana: stalowy element o długości 1 metra przy wzroście temperatury o 500 stopni wydłuży się o kilka milimetrów, co wystarczy, by skruszyć najmocniejszą zaprawę. Counterpointem może być próba sztywnego spawania elementów do zbrojenia, co jednak zawsze kończy się awarią strukturalną. Prawidłowa dylatacja to gwarancja, że konstrukcja przetrwa dziesięciolecia bez konieczności przemurowywania.

Wykończenie zewnętrzne konstrukcji a odporność na czynniki atmosferyczne

Estetyka wędzarni musi iść w parze z jej odpornością na korozję i erozję wodną, zwłaszcza w polskim klimacie z dużą liczbą cykli zamrażania i odmarzania. Cegła klinkierowa jest doskonałym wyborem ze względu na niską nasiąkliwość, jednak wymaga użycia specjalistycznych zapraw do klinkieru, które nie powodują wykwitów solnych. Często obserwuję błąd polegający na malowaniu wędzarni farbami nieprzepuszczalnymi dla pary wodnej, co skutkuje odparzaniem powłoki po zimie. Zjawisko to wynika z faktu, że wilgoć uwięziona wewnątrz muru próbuje wydostać się na zewnątrz podczas nagrzewania urządzenia. Lepiej zastosować impregnaty hydrofobowe na bazie silikonów, które pozwalają murowi „oddychać”, jednocześnie chroniąc przed wnikaniem deszczu. Konkluzja jest prosta: im mniej porowaty materiał zewnętrzny, tym dłuższa żywotność całego kombajnu.

Systemy regulacji ciągu kominowego w domowych instalacjach wędzarniczych

Efektywny komin to nie tylko rura wystająca ponad dach, ale precyzyjnie obliczony układ ciśnień, który musi pokonać opory przepływu w kanale dymowym. Wysokość komina powinna być dobrana tak, aby wytworzyć podciśnienie rzędu 10-20 Pa, co gwarantuje stabilne odprowadzanie spalin nawet przy bezwietrznej pogodzie. W przypadku zbyt silnego ciągu, dym zbyt szybko opuszcza komorę, nie oddając aromatu mięsu, co jest stratą energii i surowca drzewnego. Rozwiązaniem jest montaż nasady kominowej typu „strażak” lub regulatora ciągu, który automatycznie kompensuje porywy wiatru. Warto również rozważyć ocieplenie komina wełną mineralną, co zapobiega kondensacji pary wodnej i kwasów z dymu na jego wewnętrznych ściankach. Suchy komin to czysty komin i mniejsze ryzyko pożaru sadzy.

Porównanie efektywności cieplnej różnych typów cegieł w architekturze ogrodowej

Analiza termowizyjna wędzarni murowanych pokazuje, jak ogromne znaczenie ma bezwładność cieplna użytych materiałów dla stabilności procesu technologicznego. Cegła pełna ceramiczna nagrzewa się wolno, ale bardzo długo oddaje ciepło, co jest pożądane przy wielogodzinnym wędzeniu zimnym. Z kolei beton komórkowy, mimo świetnej izolacyjności, kompletnie nie nadaje się do budowy komory ze względu na brak zdolności do akumulacji i niską odporność mechaniczną na uderzenia termiczne. W tabeli poniżej przedstawiam zestawienie popularnych materiałów pod kątem ich przydatności w budowie wędzarni.

Bezpieczeństwo przeciwpożarowe podczas eksploatacji ogrodowych kombajnów kulinarnych

Jako inżynier nie mogę pominąć kwestii bezpieczeństwa pożarowego, które w przypadku obiektów z otwartym ogniem jest absolutnym priorytetem. Konstrukcja musi być oddalona od drewnianych płotów, pergoli oraz zwisających gałęzi drzew, co często jest ignorowane w małych ogrodach. Należy pamiętać, że iskry z komina mogą być przenoszone przez wiatr na odległość kilkunastu metrów, dlatego montaż łapacza iskier w czopuchu komina jest koniecznością. Kolejnym aspektem jest czyszczenie kanałów dymowych z osadów kreozotowych, które są skrajnie łatwopalne i mogą doprowadzić do pożaru komina. W mojej praktyce zawsze zalecam montaż drzwiczek rewizyjnych, umożliwiających łatwy dostęp do każdego odcinka przewodu dymowego. Bezpieczna eksploatacja to nie tylko brak ognia poza paleniskiem, to także świadomość procesów chemicznych zachodzących wewnątrz urządzenia.

• Zawsze stosuj atestowane zaprawy ogniotrwałe w strefie ognia.
• Pamiętaj o wykonaniu spadku w kanale dymowym dla odprowadzenia kondensatu.
• Nigdy nie używaj drewna iglastego do wędzenia ze względu na zawartość żywic.
• Zastosuj dylatację między metalowymi drzwiczkami a murem.
• Zadbaj o odpowiednią wysokość komina dla uzyskania stabilnego ciągu.
