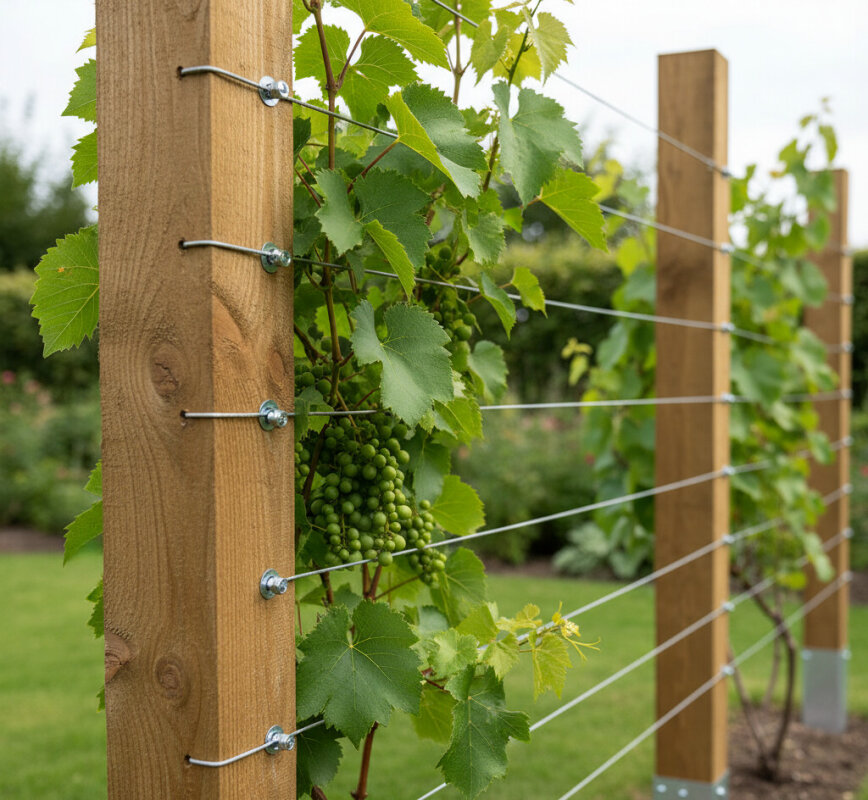

Dlaczego trejaż na winogrona musi być solidną podporą owoców?

Projektowanie konstrukcji pod uprawę winorośli wymaga podejścia inżynierskiego, ponieważ trejaż na winogrona musi przenieść znaczne obciążenia statyczne i dynamiczne. W szczycie sezonu, masa liści oraz dojrzałych owoców może przekraczać kilkanaście kilogramów na metr bieżący konstrukcji. Z punktu widzenia fizyki budowli, mamy do czynienia z układem ramowym poddanym działaniu sił grawitacyjnych oraz parcia wiatru na powierzchnię zieloną. Alternatywą dla tradycyjnych konstrukcji są lekkie tyczki, jednak nie zapewniają one stabilności przy wieloletniej uprawie. Właściwe obliczenie nośności pozwala na uniknięcie deformacji systemu i zapewnia bezpieczeństwo roślinom.

Wytrzymałość konstrukcyjna trejaża w obliczu zmiennych obciążeń sezonowych

Analiza obciążeń działających na trejaż musi uwzględniać zmienność sezonową. Zimą konstrukcja poddawana jest głównie parciu wiatru na gołe pędy, co generuje stosunkowo małe siły. Jednak latem, gdy pojawia się gęsta masa liści, trejaż zaczyna działać jak żagiel. Obciążenie wiatrem staje się wówczas dominującym czynnikiem wpływającym na stateczność konstrukcji. W mojej praktyce inżynierskiej wielokrotnie spotykałem się z sytuacją, gdzie zbyt wiotkie słupy ulegały wygięciu pod wpływem nagłych podmuchów podczas burz. Konieczne jest zatem stosowanie profili o odpowiednim module sprężystości.

Przykładowo, w profesjonalnych winnicach stosuje się słupy o grubości ścianki minimum 1.5 mm w przypadku stali ocynkowanej. Kontekst ekonomiczny wskazuje, że inwestycja w grubsze profile zwraca się w braku konieczności wymiany konstrukcji po 5 latach. Kontrapunktem dla sztywnych konstrukcji stalowych są elastyczne systemy kompozytowe, które jednak w warunkach polskiego klimatu i dużych amplitud temperatur mogą wykazywać przyspieszone starzenie polimerów. Praktyczny wniosek jest taki, że dla ciężkich odmian owocowych, stal lub twarde drewno pozostają bezkonkurencyjne pod względem sztywności skrętnej.

Dobór materiałów konstrukcyjnych a długowieczność podpory pod winorośl

Wybór materiału na trejaż determinuje nie tylko jego estetykę, ale przede wszystkim okres bezawaryjnej eksploatacji. Drewno jest materiałem tradycyjnym, lecz wymaga rygorystycznej selekcji gatunkowej. Akacja oraz dąb posiadają naturalną odporność na gnicie, co jest kluczowe w kontakcie z wilgotną glebą. Zastosowanie sosny bez ciśnieniowej impregnacji jest błędem, który prowadzi do degradacji strukturalnej słupa w strefie przyziemnej już po trzech sezonach. W inżynierii materiałowej zjawisko to nazywamy korozją biologiczną, która postępuje najszybciej na styku faz powietrze-ziemia.

Stal ocynkowana ogniowo stanowi rozwiązanie o najwyższym wskaźniku ROI (Return on Investment). Warstwa cynku o grubości minimum 50 mikronów zabezpiecza rdzeń stalowy przed utlenianiem przez dekady. Istnieje alternatywa w postaci aluminium, jednak jego wysoka cena i mniejszy moduł Younga sprawiają, że jest rzadko stosowane w konstrukcjach nośnych pod winogrona. Warto zauważyć, że beton sprężony, stosowany w dużych winnicach, jest niemal niezniszczalny, ale jego ciężar własny utrudnia montaż amatorski. Poniższa tabela przedstawia porównanie najpopularniejszych materiałów stosowanych do budowy podpór.

Technologia fundamentowania słupów nośnych w gruncie rodzimym

Stabilność trejaża zależy bezpośrednio od sposobu jego powiązania z gruntem. Słupy skrajne, pełniące rolę kotew, przenoszą największe siły naciągu drutów. Fundament punktowy wykonany z betonu klasy C16/20 o głębokości poniżej strefy przemarzania (zwykle 80-100 cm) jest jedynym gwarantem, że konstrukcja nie „wypłynie” podczas wiosennych roztopów. W moich projektach zawsze kładę nacisk na to, by podstawa słupa była osadzona na warstwie drenażowej z tłucznia, co zapobiega zatrzymywaniu wody bezpośrednio przy materiale konstrukcyjnym.

Historycznie stosowano wbijanie słupów drewnianych bezpośrednio w ziemię, co przy dzisiejszej zmienności poziomu wód gruntowych jest rozwiązaniem ryzykownym. Można rozważyć użycie kotew wkręcanych (śrub gruntowych), które pozwalają na natychmiastowe obciążenie konstrukcji bez czekania na związanie betonu. Jest to jednak rozwiązanie droższe i wymagające precyzyjnego sprzętu do wkręcania. Kluczowym wnioskiem projektowym jest fakt, że słupy końcowe muszą być nachylone pod kątem około 10-20 stopni na zewnątrz rzędu, co pozwala na lepszą dystrybucję sił naciągu.

Systemy naciągu drutu i ich rola w stabilizacji pędów winogron

Drut nośny to kręgosłup całego trejaża, na którym spoczywa ciężar owocostanów. Stosowanie zwykłego drutu wiązałkowego jest błędem, ponieważ wykazuje on zbyt dużą plastyczność i rozciąga się pod obciążeniem. Drut o wysokiej zawartości węgla (High Tensile) jest standardem inżynierskim, ponieważ zachowuje napięcie nawet przy ekstremalnych wahaniach temperatur. W fizyce materiałów zjawisko rozszerzalności cieplnej może powodować zwisanie drutów latem, co z kolei prowadzi do uszkodzeń mechanicznych pędów winorośli.

Wprowadzenie napinaczy typu Gripple zrewolucjonizowało sposób serwisowania trejaży. Pozwalają one na szybką korektę naciągu bez konieczności użycia specjalistycznych narzędzi. Alternatywą są tradycyjne śruby rzymskie, jednak są one podatne na korozję gwintu i trudniejsze w regulacji po kilku latach. Zastosowanie drutu poliestrowego jest ciekawą opcją ze względu na brak korozji i lekkość, ale jego podatność na przecięcia ostrymi narzędziami podczas cięcia winorośli jest znacznym minusem. Praktyka pokazuje, że optymalny jest drut stalowy z powłoką cynkowo-aluminiową (Crapal), łączący wytrzymałość z elastycznością.

Optymalizacja geometrii trejaża dla maksymalnej ekspozycji na promieniowanie słoneczne

Geometria trejaża ma bezpośredni wpływ na proces fotosyntezy i dojrzewanie owoców. Jako inżynier patrzę na roślinę jak na kolektor słoneczny, który musi być ustawiony pod odpowiednim kątem. Forma Guyota lub sznur pionowy wymagają precyzyjnego rozmieszczenia drutów pomocniczych, które utrzymują latorośle w pionie. Dzięki temu unikamy zagęszczenia liści, co jest kluczowe w profilaktyce chorób grzybowych. Zbyt gęsta ściana zieleni tworzy mikroklimat sprzyjający mączniakowi, co przekłada się na straty ekonomiczne w plonach.

Przykładowo, wysokość trejaża nie powinna przekraczać 2-2.2 metra, co wynika z fizjologii wzrostu winorośli oraz ergonomii pracy człowieka. W kontekście historycznym, w regionach o dużym nasłonecznieniu stosowano pergole (systemy horyzontalne), które chroniły owoce przed poparzeniem. W Polsce jednak dążymy do maksymalizacji nasłonecznienia, dlatego trejaże pionowe ustawione w osi północ-południe są najbardziej efektywne. Alternatywą jest system typu „Y” (Lyra), który podwaja powierzchnię asymilacyjną, ale jest znacznie trudniejszy w budowie i wymaga szerszych międzyrzędzi. Wniosek jest prosty: geometria musi być dostosowana do siły wzrostu danej odmiany.

Analiza obciążeń wiatrem i masą owoców w fazie pełnego owocowania

W fazie dojrzałości zbiorczej, trejaż przenosi obciążenia, które mogą zdziwić początkującego budowniczego. Jeden dorodny krzew winorośli może wyprodukować od 5 do 10 kg owoców. Przy rozstawie co 1.2 metra, daje to ogromne siły działające na druty nośne. Moment gnący działający na słupy jest największy w ich dolnej części, dlatego tak ważna jest sztywność profilu w punkcie wyjścia z fundamentu. W obliczeniach inżynierskich należy przyjąć współczynnik bezpieczeństwa na poziomie minimum 1.5, uwzględniając masę wody osiadającej na liściach po deszczu.

Wiatr wiejący prostopadle do rzędów generuje siły, które mogą doprowadzić do efektu domina, jeśli słupy skrajne nie są odpowiednio zakotwione. Widziałem konstrukcje, które „złożyły się” pod wpływem silnego wiatru tylko dlatego, że inwestor zaoszczędził na odciągach lub zastrzałach. Kontrapunktem dla sztywnych zastrzałów są kotwy wkręcane w ziemię połączone ze słupem za pomocą drutu odciągowego. Jest to rozwiązanie bardziej estetyczne i równie skuteczne. Podsumowując, projektowanie bez uwzględnienia dynamiki wiatru to prosta droga do katastrofy budowlanej w ogrodzie.

Zabezpieczenie antykorozyjne i impregnacja elementów nośnych trejaża

Trwałość trejaża jest funkcją jakości jego zabezpieczenia przed czynnikami atmosferycznymi. W przypadku stali, jedynym słusznym wyborem jest cynkowanie ogniowe (hot-dip galvanizing). Proces ten polega na zanurzeniu elementu w płynnym cynku o temperaturze około 450 stopni Celsjusza, co tworzy stop żelazo-cynk na powierzchni. Malowanie proszkowe, choć estetyczne, często ulega uszkodzeniom mechanicznym podczas montażu drutów, co staje się ogniskiem korozji podpowłokowej. W środowisku o dużej wilgotności korozja elektrochemiczna może zniszczyć nieosłoniętą stal w ciągu kilku sezonów.

Dla konstrukcji drewnianych kluczowa jest metoda impregnacji. Impregnacja zanurzeniowa jest powierzchowna i mało skuteczna w porównaniu z metodą ciśnieniowo-próżniową. Środki chemiczne wtłaczane pod ciśnieniem penetrują biel drewna, chroniąc je przed grzybami i owadami. Istnieje alternatywa w postaci opalania drewna (metoda Shou Sugi Ban), która zwęgla zewnętrzną warstwę, czyniąc ją odporną na biokorozję, co jest rozwiązaniem ekologicznym i trwałym. Ostatecznie, wybór zabezpieczenia powinien być podyktowany planowanym okresem użytkowania winnicy – dla nasadzeń wieloletnich nie warto iść na kompromisy materiałowe.

Ergonomia pracy przy winorośli a wysokość i rozstaw elementów konstrukcyjnych

Projektując trejaż, musimy pamiętać o człowieku, który będzie go obsługiwał. Cięcie winorośli, pasierbowanie czy zbiór owoców to prace wymagające wielogodzinnego przebywania w jednej pozycji. Zbyt niska konstrukcja zmusza do pracy w pochyleniu, co prowadzi do urazów kręgosłupa. Z kolei zbyt wysoki trejaż wymaga użycia drabin, co obniża wydajność i zwiększa ryzyko upadku. Z punktu widzenia ergonomii, pierwszy drut nośny powinien znajdować się na wysokości około 70-90 cm, co pozwala na swobodny dostęp do owoców.

Rozstaw słupów w rzędzie zazwyczaj wynosi od 4 do 6 metrów. Zbyt duża odległość powoduje nadmierne ugięcie drutów, nawet przy silnym naciągu. Warto rozważyć zastosowanie drutów pomocniczych ruchomych, które można podnosić wraz ze wzrostem pędów, co znacznie ułatwia proces ich porządkowania. Alternatywą dla stałych drutów są siatki z tworzywa, jednak utrudniają one precyzyjne cięcie zimowe i są mniej trwałe. Praktycznym wnioskiem jest zaplanowanie szerokości międzyrzędzi tak, aby umożliwić wjazd kosiarką lub małym ciągnikiem, co jest kluczowe w utrzymaniu higieny w winnicy.

Najczęstsze błędy projektowe przy budowie podpór pod winogrona

Największym błędem, jaki obserwuję, jest niedoszacowanie sił działających na słupy końcowe. To one trzymają całą strukturę i jeśli zostaną źle osadzone, cały system straci napięcie. Często spotykam się z montowaniem drutów bezpośrednio przez otwory w słupach drewnianych bez tulejek ochronnych, co powoduje przecieranie się drutu i gnicie drewna wewnątrz otworu. Innym błędem jest stosowanie zbyt cienkich drutów, które pod wpływem ciężaru owoców „wrzynają się” w młode pędy, powodując ich nekrozę.

Błędem ekonomicznym jest również wybór najtańszych materiałów, które wymagają wymiany po kilku latach, co wiąże się z ryzykiem uszkodzenia korzeni winorośli podczas prac remontowych. Warto zainwestować w profesjonalne akcesoria, takie jak stabilizatory słupów czy dedykowane kotwy talerzowe. Kontrapunktem dla skomplikowanych systemów jest prosty trejaż przyścienny, który wykorzystuje termiczną masę ściany budynku, ale wymaga on specjalnych dystansów, aby nie doprowadzić do zawilgocenia elewacji. Wniosek: każda oszczędność na etapie konstrukcyjnym mści się w trakcie eksploatacji.

Aspekty prawne i normatywne budowy małej architektury ogrodowej

Przed przystąpieniem do budowy trejaża warto przeanalizować przepisy Prawa budowlanego. W Polsce trejaże i pergole zaliczane są zazwyczaj do obiektów małej architektury, co w przypadku działek prywatnych nie wymaga zgłoszenia ani pozwolenia na budowę. Sytuacja zmienia się jednak, gdy konstrukcja jest trwale związana z gruntem i posiada znaczne gabaryty lub gdy budujemy ją na granicy działki. Zgodnie z kodeksem cywilnym, nasze nasadzenia i konstrukcje nie mogą nadmiernie zakłócać korzystania z nieruchomości sąsiednich (tzw. immisje).

Warto sprawdzić Miejscowy Plan Zagospodarowania Przestrzennego (MPZP), który może narzucać określoną estetykę lub wysokość ogrodzeń i konstrukcji ogrodowych. W przypadku dużych instalacji o charakterze komercyjnym, wymagania mogą być bardziej rygorystyczne. Bezpieczeństwo konstrukcji jest również kwestią odpowiedzialności cywilnej – jeśli trejaż przewróci się na mienie osób trzecich, właściciel odpowiada za szkody. Dlatego, mimo braku formalnych wymogów projektowych dla małych trejaży, warto stosować się do norm Eurokodu 3 (dla stali) i Eurokodu 5 (dla drewna), aby mieć pewność, że nasza konstrukcja jest bezpieczna. Podsumowując, solidny trejaż to nie tylko kwestia udanych zbiorów, ale także spokoju ducha i trwałości na lata.
