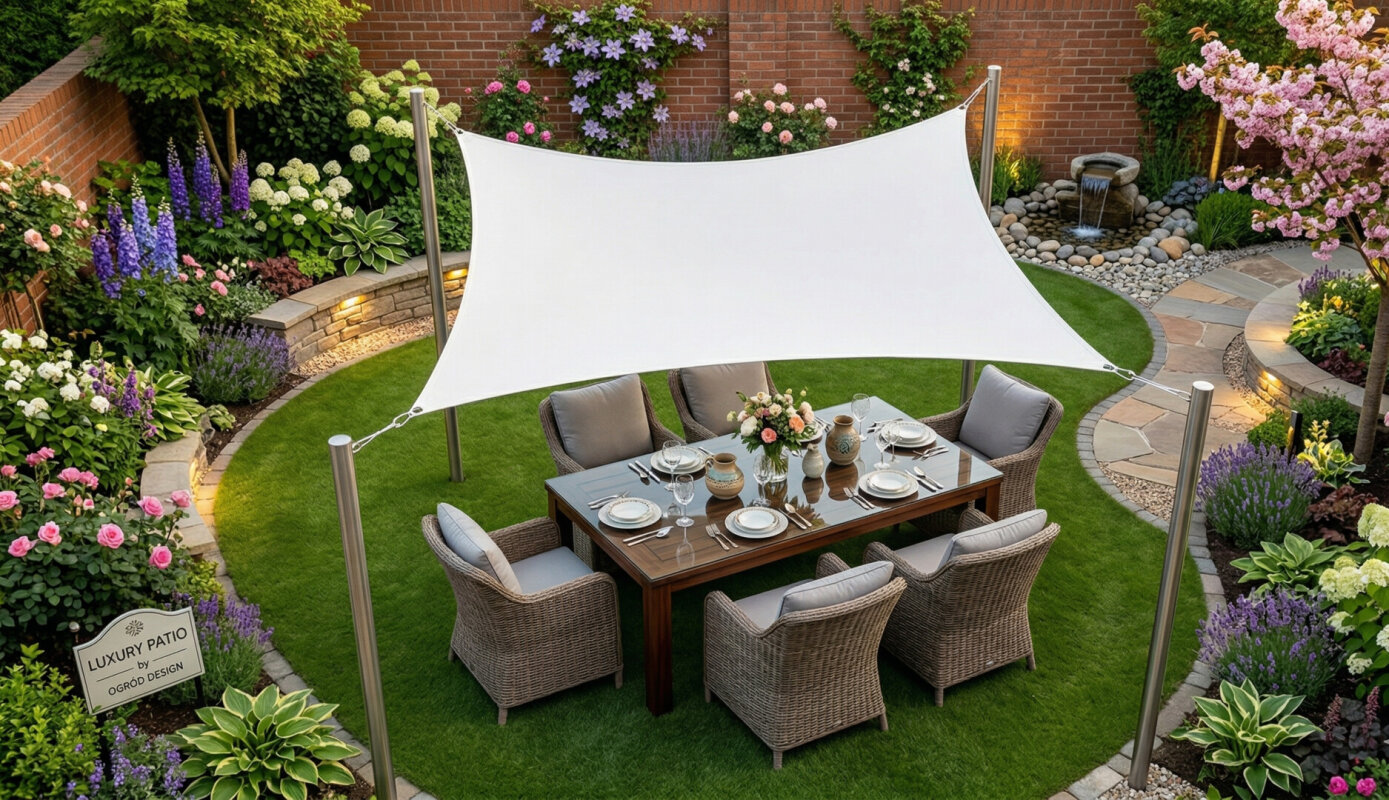

Jak montaż masztów i naciągów stabilizuje zadaszenie tarasu?

Współczesna architektura ogrodowa coraz częściej rezygnuje z ciężkich, stałych wiat na rzecz lekkich i estetycznych zadaszeń żaglowych, jednak ich lekkość jest jedynie pozorna. W rzeczywistości montaż masztów i naciągów musi sprostać ogromnym siłom naciągu wstępnego oraz dynamicznym uderzeniom wiatru, które w warunkach polskiego klimatu mogą osiągać wartości krytyczne dla nieprzemyślanych konstrukcji. Moje doświadczenie na placach budowy wskazuje, że najsłabszym ogniwem nie jest sama tkanina, lecz właśnie systemy kotwienia i stabilizacji pionowej, które muszą przejąć i rozproszyć energię kinetyczną.

Analiza obciążeń statycznych i dynamicznych w konstrukcjach żaglowych

Projektowanie zadaszenia tarasowego należy rozpocząć od zrozumienia, że żagiel przeciwsłoneczny działa jak potężny płat nośny, generujący siłę nośną i oporu. Stabilność konstrukcji zależy od zdolności masztów do przeniesienia tych sił na fundament bez odkształceń plastycznych. Przyjmując normę PN-EN 1991-1-4 dotyczącą oddziaływania wiatru, musimy uwzględnić, że zadaszenie o powierzchni 20 metrów kwadratowych może generować nacisk rzędu kilkuset kilogramów przy silniejszych podmuchach. W moich projektach zawsze zakładam współczynnik bezpieczeństwa minimum 2.5, co pozwala na zachowanie integralności strukturalnej nawet w ekstremalnych sytuacjach pogodowych.

Częstym błędem jest bagatelizowanie naciągu wstępnego, który jest niezbędny do wyeliminowania łopotania materiału. Napięcie tkaniny musi być na tyle duże, aby uniemożliwić powstawanie tzw. worków wodnych, które pod wpływem ciężaru deszczu mogą doprowadzić do wygięcia stalowych podpór. Z drugiej strony, zbyt duży naciąg w połączeniu z rozszerzalnością termiczną materiałów może zerwać gwinty w śrubach rzymskich. Rozwiązaniem alternatywnym jest stosowanie systemów sprężynowych, które kompensują nagłe skoki napięcia, jednak wymagają one precyzyjnej kalibracji siły naciągu.

Praktyczny wniosek z analizy mechaniki płynów jest prosty: im większa powierzchnia żagla, tym sztywniejszy musi być system masztowy. Konstrukcja wsporcza nie może być traktowana jako element dekoracyjny, lecz jako element nośny podlegający prawom fizyki budowli. Zastosowanie odpowiednich kątów nachylenia i strategiczne rozmieszczenie punktów naciągu pozwala na redukcję drgań rezonansowych, co znacząco przedłuża żywotność wszystkich komponentów systemu.

Wybór optymalnego profilu i gatunku stali dla masztów tarasowych

Wybór materiału na maszty to decyzja między estetyką, ceną a parametrami mechanicznymi, gdzie najczęściej dominują stal nierdzewna oraz stal czarna ocynkowana ogniowo. Stal nierdzewna AISI 316, zwana kwasoodporną, jest standardem w projektach premium ze względu na swoją całkowitą odporność na chlorki i zanieczyszczenia atmosferyczne. W mojej praktyce często spotykam się z próbami oszczędności poprzez stosowanie cieńszych ścianek profili, co jest prostą drogą do katastrofy budowlanej przy pierwszym silniejszym wietrze. Minimalna grubość ścianki dla masztu o wysokości 3 metrów powinna wynosić co najmniej 3-4 mm przy średnicy zewnętrznej 76 mm.

Poniższa tabela przedstawia porównanie najpopularniejszych materiałów stosowanych do produkcji masztów zadaszeniowych:

Warto zauważyć, że sztywność masztu zależy nie tylko od materiału, ale przede wszystkim od momentu bezwładności przekroju. Zastosowanie profili okrągłych jest najbardziej uzasadnione technicznie, ponieważ stawiają one jednakowy opór siłom wiatru wiejącym z dowolnego kierunku. Alternatywą są profile kwadratowe, które łatwiej integrują się z nowoczesną bryłą budynku, jednak wymagają one precyzyjnego ustawienia względem głównych kierunków obciążeń. Ostatecznie, wybór zawsze powinien być poprzedzony weryfikacją lokalnej strefy wiatrowej według mapy obciążeń dla Polski.

Procedura prawidłowego betonowania i kotwienia podpór pionowych

Stabilność masztu zaczyna się głęboko pod ziemią, w miejscu, gdzie siły z konstrukcji są przekazywane na grunt. Fundamentowanie masztów musi uwzględniać strefę przemarzania gruntu, która w Polsce wynosi od 0,8 do 1,2 metra, aby uniknąć wysadzania betonu przez mróz. Wielokrotnie widziałem maszty osadzone w płytkich stopach betonowych, które po jednej zimie traciły pion, co uniemożliwiało poprawne napięcie żagla. Dla standardowego masztu zalecam wykop o średnicy 40 cm i głębokości 100 cm, wypełniony betonem klasy C20/25.

Istnieją dwie główne metody montażu: bezpośrednie betonowanie masztu lub stosowanie tulei montażowych. Tuleje montażowe są rozwiązaniem znacznie bardziej inżynierskim, ponieważ pozwalają na demontaż masztów na okres zimowy oraz ich łatwą wymianę w przypadku uszkodzenia mechanicznego. Przy montażu do istniejącej płyty tarasowej konieczne jest użycie kotew chemicznych na bazie żywic epoksydowo-akrylowych, które nie wprowadzają naprężeń rozporowych w betonie, co jest kluczowe przy krawędziach tarasu. Kotwa mechaniczna mogłaby spowodować odpryśnięcie betonu pod wpływem cyklicznych obciążeń dynamicznych wiatru.

Podczas procesu betonowania kluczowe jest zachowanie lekkiego pochylenia masztu w kierunku przeciwnym do naciągu żagla (ok. 3-5 stopni). Kompensacja wychylenia sprawia, że po napięciu tkaniny maszt prostuje się do pionu pod wpływem siły reakcji, co wygląda estetycznie i jest poprawne z punktu widzenia rozkładu naprężeń. Zignorowanie tego detalu skutkuje wizualnym wrażeniem „zapadania się” konstrukcji do środka, co jest jednym z najczęstszych błędów amatorskich instalacji.

Zastosowanie lin stalowych oraz systemów napinających w praktyce

Liny stalowe pełnią funkcję ścięgien konstrukcji, przenosząc siły rozciągające z narożników żagla na maszty lub punkty kotwienia na elewacji. Lina ze stali nierdzewnej o splocie 7x7 lub 7x19 zapewnia idealny kompromis między elastycznością a wytrzymałością na zerwanie. W moich realizacjach unikam lin ocynkowanych, które w kontakcie z osprzętem nierdzewnym tworzą ogniwo galwaniczne, prowadząc do przyspieszonej korozji elektrochemicznej. Średnica liny 4-6 mm jest zazwyczaj wystarczająca dla większości przydomowych zadaszeń, o ile parametry zrywalności są zgodne z certyfikatem producenta.

System naciągowy nie może istnieć bez profesjonalnych zakończeń, takich jak zaciski kubełkowe lub, co znacznie lepsze, terminale zaciskane hydraulicznie. Terminale walcowane oferują najwyższą estetykę i pewność połączenia, eliminując ryzyko wysunięcia się liny pod obciążeniem. Alternatywą dla lin są pasy poliestrowe o wysokiej wytrzymałości, jednak wykazują one znacznie większą rozciągliwość pod wpływem wilgoci i promieniowania UV, co wymusza częstą regulację naciągu. Z perspektywy inżynierskiej, lina stalowa pozostaje bezkonkurencyjna pod względem stabilności wymiarowej.

Praktyczne aspekty montażu naciągów obejmują również zastosowanie kausz, które chronią linę przed przecieraniem się w miejscach zgięć. Ochrona splotu liny jest krytyczna, ponieważ pęknięcie nawet kilku drucików drastycznie obniża wytrzymałość całego przekroju. Wniosek jest prosty: każdy element toru naciągowego musi mieć wytrzymałość równą lub większą od wytrzymałości samej liny, aby uniknąć powstania „słabego punktu”, który zawiedzie w najmniej oczekiwanym momencie.

Wykorzystanie osprzętu żeglarskiego do stabilizacji zadaszeń ogrodowych

Adaptacja technologii marynistycznych do architektury ogrodowej to strzał w dziesiątkę, ponieważ osprzęt jachtowy jest projektowany do pracy w ekstremalnie korozyjnym i dynamicznym środowisku. Śruby rzymskie (ściągacze) typu oko-haki lub oko-oko są sercem systemu regulacji, pozwalając na milimetrową precyzję w napinaniu żagla. Wybierając ściągacze, zawsze zwracam uwagę na obecność nakrętek kontrujących, które zapobiegają samoczynnemu odkręcaniu się śruby pod wpływem wibracji generowanych przez wiatr. Bez tego zabezpieczenia, stabilność zadaszenia może zostać utracona w ciągu jednej burzowej nocy.

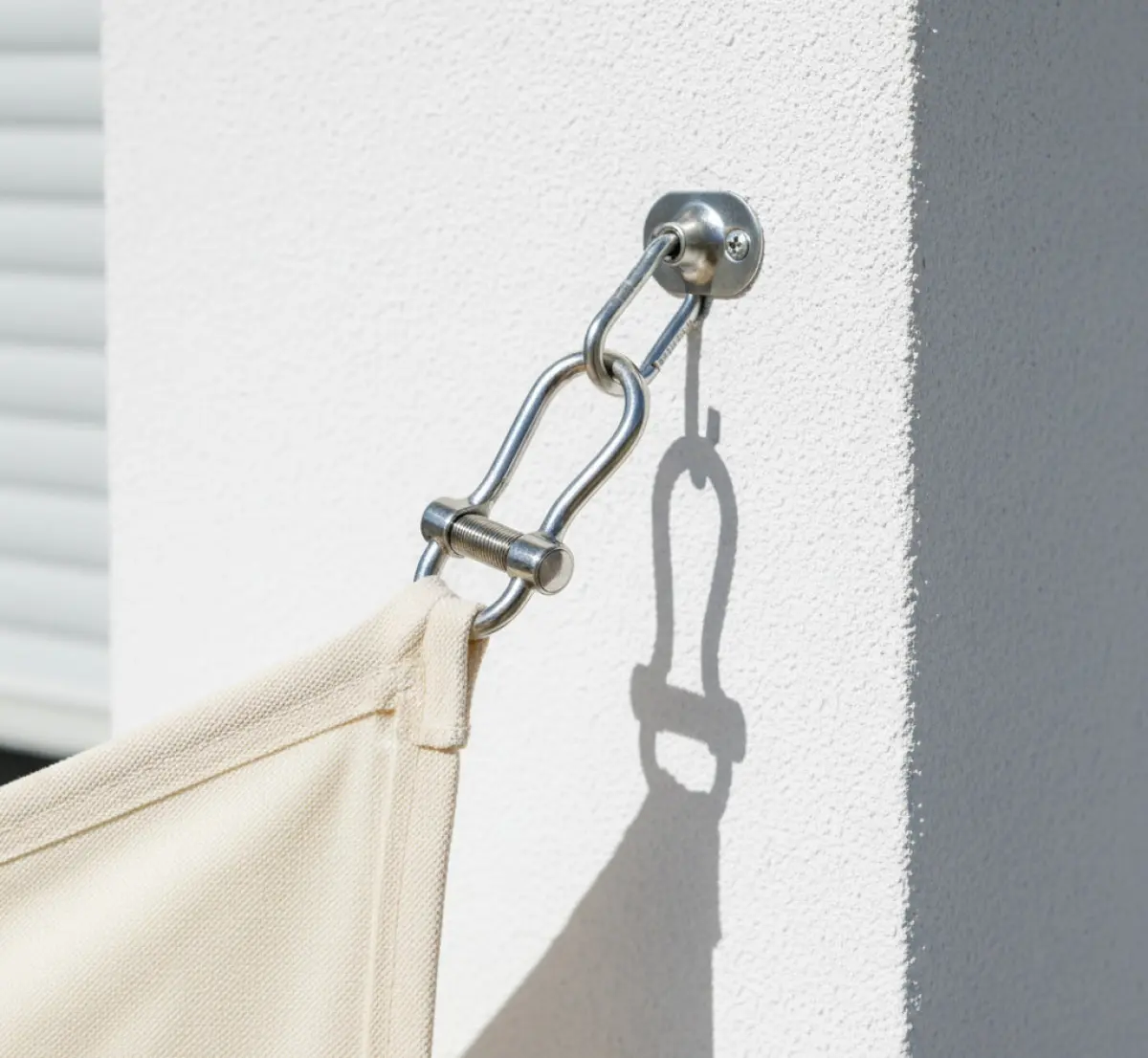

Kolejnym niezbędnym elementem są karabińczyki oraz szekle, które umożliwiają szybki demontaż poszycia w przypadku prognozowanych wichur. Szekle z przetyczką wkręcaną są znacznie bezpieczniejsze od zwykłych karabińczyków strażackich, które potrafią się odkształcić przy bocznych obciążeniach. W profesjonalnych instalacjach stosuję wyłącznie osprzęt kuty, a nie odlewany, ze względu na znacznie lepszą strukturę krystaliczną metalu i brak ukrytych wad wewnętrznych (pęcherzy powietrza), co bezpośrednio przekłada się na bezpieczeństwo użytkowników tarasu.

Warto również rozważyć zastosowanie krętlików, które zapobiegają skręcaniu się liny i tkaniny podczas montażu i pracy zadaszenia. Eliminacja momentu skręcającego jest istotna dla zachowania geometrii żagla, zwłaszcza przy konstrukcjach o nieregularnych kształtach. Moja obserwacja jest następująca: inwestycja w wysokiej jakości osprzęt żeglarski zwraca się już po pierwszym sezonie, eliminując konieczność ciągłych napraw i regulacji, które są zmorą tanich zestawów marketowych.

Projektowanie geometrii zadaszenia w celu uniknięcia zastoin wodnych

Największym wrogiem zadaszeń tekstylnych nie jest wiatr, lecz stojąca woda, która potrafi w krótkim czasie zniszczyć nawet najsolidniejszy system masztowy. Aby zapewnić grawitacyjny odpływ deszczówki, konieczne jest zachowanie minimalnego spadku wynoszącego 20-25% (ok. 15-20 stopni nachylenia). W mojej praktyce projektowej stosuję zasadę różnicowania wysokości masztów – dwa punkty mocowania powinny znajdować się wyraźnie wyżej od pozostałych, co tworzy naturalną rynnę spływową i nadaje konstrukcji nowoczesny, trójwymiarowy wygląd (tzw. kształt hiperboliczny).

Zastosowanie płaskiego montażu to proszenie się o kłopoty; woda gromadząca się w środkowej części żagla tworzy ciężki „balon”, który może ważyć kilkaset kilogramów. Stabilne zadaszenie tarasu musi być tak wyprofilowane, aby woda nie miała szansy na akumulację nawet przy intensywnych opadach. Jeśli warunki techniczne nie pozwalają na duży spadek, alternatywą jest stosowanie tkanin szybkoschnących o strukturze siatkowej (np. HDPE), które przepuszczają część wody, redukując obciążenie statyczne fundamentów i masztów.

Oto kroki, które należy podjąć przy planowaniu geometrii:

1. Wyznaczenie punktów odpływu wody z dala od fundamentów masztów i elewacji budynku.
2. Weryfikacja różnicy poziomów między punktami zaczepienia (minimum 1 metr różnicy na 4 metrach rozpiętości).
3. Sprawdzenie, czy naciągi nie kolidują ze ścieżkami komunikacyjnymi na tarasie.
4. Symulacja cienia w różnych porach dnia, aby upewnić się, że nachylenie nie upośledza funkcji ochronnej.

Pamiętajmy, że geometria konstrukcji wpływa również na akustykę. Dobrze napięty żagiel o odpowiednim nachyleniu nie „łopoce” na wietrze, co znacząco podnosi komfort wypoczynku. Wniosek jest taki, że inżynieria musi tu iść w parze z estetyką, tworząc system funkcjonalny i bezpieczny zarazem.

Reakcja układu naciągowego na zmienne warunki termiczne i atmosferyczne

Materiały budowlane pracują pod wpływem temperatury, a systemy masztów i naciągów nie są tu wyjątkiem. Rozszerzalność termiczna stali sprawia, że liny i maszty zmieniają swoją długość w cyklu dobowym i rocznym. Choć zmiany te wydają się niewielkie (rzędu milimetrów), w sztywnym układzie naciągowym mogą generować potężne siły wewnętrzne. Dlatego tak ważne jest, aby system posiadał pewien stopień elastyczności, który można uzyskać poprzez zastosowanie amortyzatorów sprężynowych wykonanych ze stali nierdzewnej o wysokiej twardości.

Wpływ promieniowania UV na elementy z tworzyw sztucznych (np. osłony lin czy elementy dekoracyjne) jest niszczycielski, dlatego wszystkie komponenty powinny być wykonane z materiałów stabilizowanych. Degradacja polimerów prowadzi do ich kruszenia, co w przypadku naciągów może skończyć się nagłym zerwaniem połączenia. Z kolei wilgoć i ujemne temperatury mogą prowadzić do zamarzania wody wewnątrz tulei montażowych, jeśli nie zapewniono odpowiedniego drenażu. Zawsze zalecam wypełnienie dolnej części tulei żwirem drenarskim przed zalaniem betonem, co pozwala na swobodne odprowadzanie kondensatu.

Alternatywnym podejściem do kompensacji termicznej jest okresowa regulacja naciągu przez użytkownika, jednak z doświadczenia wiem, że jest to rozwiązanie zawodne. Automatyzacja napięcia za pomocą systemów przeciwwag jest stosowana w dużych konstrukcjach komercyjnych, natomiast w warunkach domowych najlepiej sprawdza się po prostu solidny osprzęt z zapasem wytrzymałości. Podsumowując, system musi być zaprojektowany tak, aby „oddychał” wraz ze zmianami otoczenia, nie tracąc przy tym swoich właściwości nośnych.

Wytyczne bezpieczeństwa podczas instalacji systemów wysokiego napięcia

Montaż masztów i naciągów to praca z elementami pod dużym obciążeniem, co niesie ze sobą realne ryzyko urazów. Bezpieczeństwo montażu wymaga stosowania odpowiednich narzędzi, takich jak klucze dynamometryczne, które pozwalają na kontrolę siły dokręcania śrub rzymskich. Nigdy nie należy napinać lin „na oko” – przekroczenie granicy plastyczności materiału może doprowadzić do jego gwałtownego pęknięcia. Podczas napinania systemu, nikt nie powinien znajdować się w linii prostej za masztami lub linami, na wypadek zerwania się któregoś z elementów.

Kolejnym aspektem jest ochrona przed uderzeniami piorunów. Uziemienie masztów stalowych jest kwestią często pomijaną, a przecież są to najwyższe punkty w ogrodzie, wykonane z doskonale przewodzącego metalu. Podłączenie masztów do instalacji odgromowej budynku lub wykonanie dedykowanego uziomu szpilkowego znacząco podnosi bezpieczeństwo domowników podczas burzy. Jako inżynier uważam, że jest to elementarna zasada sztuki budowlanej, której nie wolno ignorować w imię oszczędności.

Warto również zwrócić uwagę na krawędzie żagla i liny. Zabezpieczenie ostrych elementów osłonami z tworzywa lub gumy chroni nie tylko użytkowników przed skaleczeniem, ale także sam materiał zadaszenia przed przetarciem. Wniosek końcowy dotyczący bezpieczeństwa jest jasny: system zadaszenia tarasu musi być tak bezpieczny, aby nawet w przypadku awarii jednego z naciągów, pozostała część konstrukcji nie stanowiła zagrożenia dla osób przebywających w pobliżu.

Harmonogram konserwacji i diagnostyka zużycia elementów mocujących

Nawet najlepiej zaprojektowany montaż masztów i naciągów wymaga regularnej kontroli technicznej. Raz w roku, najlepiej przed rozpoczęciem sezonu letniego, należy przeprowadzić szczegółowy przegląd wszystkich punktów kotwienia. Sprawdzam wtedy, czy nie pojawiły się luzy na śrubach rzymskich, czy liny stalowe nie mają przerwanych splotów oraz czy fundamenty masztów nie wykazują pęknięć. Konserwacja osprzętu ogranicza się zazwyczaj do przemycia elementów nierdzewnych czystą wodą i nasmarowania gwintów śrub rzymskich smarem teflonowym lub silikonowym, co zapobiega ich zacieraniu się.

W przypadku stwierdzenia jakichkolwiek odkształceń masztów, należy niezwłocznie poluzować naciągi i wezwać specjalistę w celu oceny stabilności strukturalnej. Diagnostyka zużycia obejmuje również kontrolę tkaniny żagla pod kątem mikropęknięć w miejscach mocowania karabińczyków. Jeśli zauważymy, że materiał zaczął się strzępić, to znak, że naciąg jest nierównomierny i siły rozkładają się w sposób nieprawidłowy. Szybka reakcja na takie symptomy pozwala uniknąć całkowitego zniszczenia zadaszenia.

Poniżej przedstawiam listę kontrolną dla właściciela tarasu:

• Sprawdzenie pionu masztów za pomocą poziomicy.
• Kontrola dokręcenia nakrętek kontrujących na ściągaczach.
• Weryfikacja czystości drenażu w tulejach montażowych.
• Oczyszczenie powierzchni masztów z osadów atmosferycznych i ptasich odchodów (które mogą być korozyjne).
• Test „brzdęku” liny – dobrze napięta lina powinna wydawać czysty dźwięk przy szarpnięciu.

Regularna dbałość o detale sprawia, że system zadaszenia tarasu służy bezawaryjnie przez kilkanaście lat. Moja rada: nie czekaj na awarię, zapobiegaj jej poprzez systematyczne przeglądy, które zajmują nie więcej niż godzinę w roku.

Analiza najczęstszych awarii wynikających z błędnego montażu naciągów

Zamykając temat stabilności zadaszeń, warto przyjrzeć się błędom, które najczęściej prowadzą do kosztownych napraw. Pierwszym z nich jest niedoszacowanie fundamentów. Widziałem maszty, które wraz z bryłą betonu zostały wyrwane z ziemi podczas wichury, ponieważ fundament był zbyt lekki i płytki. Masa betonu musi być dobrana do siły wyrywającej, a nie tylko do ciężaru masztu. W inżynierii nazywamy to obliczaniem stateczności na obrót i wyrwanie, co jest kluczowe przy dużych powierzchniach żagli.

Drugim błędem jest stosowanie zbyt cienkich lin lub osprzętu o niskiej klasie wytrzymałości. Zerwanie naciągu w trakcie silnego wiatru powoduje, że maszt zaczyna pracować jak bicz, co może doprowadzić do uszkodzenia elewacji budynku lub zranienia osób postronnych. Często spotykam się też z brakiem spadku, co prowadzi do wspomnianego wcześniej „worka wodnego”. Siła ciężaru wody stojącej w takim worku jest w stanie zgiąć nawet grubościenny maszt stalowy w ciągu kilku minut intensywnej ulewy.

Ostatnim, ale niemniej ważnym błędem, jest montaż punktów naciągu do elewacji bez uwzględnienia warstwy ocieplenia. Montaż w termoizolacji wymaga stosowania specjalnych tulei dystansowych, które przenoszą obciążenie bezpośrednio na ścianę konstrukcyjną (cegłę, beton), a nie na styropian. Mocowanie „na długie kołki” bez dystansów zawsze kończy się zgnieceniem tynku i ocieplenia pod wpływem pracy naciągu. Podsumowując, stabilne zadaszenie tarasu to system naczyń połączonych, gdzie każdy błąd na etapie montażu masztów i naciągów zemści się przy pierwszej trudniejszej próbie pogodowej.
