Dlaczego kotwienie pergoli do elewacji wymaga specjalnych tulei?

Montaż ciężkich elementów architektury ogrodowej, takich jak pergola, do ściany budynku ocieplonego metodą lekką-mokrą stanowi wyzwanie konstrukcyjne, któremu nie sprostają standardowe łączniki mechaniczne. Jako inżynier z wieloletnim stażem na budowach, zawsze podkreślam, że warstwa izolacji termicznej nie posiada zdolności nośnych, a każda próba dociśnięcia do niej belki bez odpowiedniego dystansu skończy się katastrofą estetyczną i techniczną. W tym artykule przeprowadzę Cię przez proces, który gwarantuje bezpieczeństwo i trwałość elewacji.

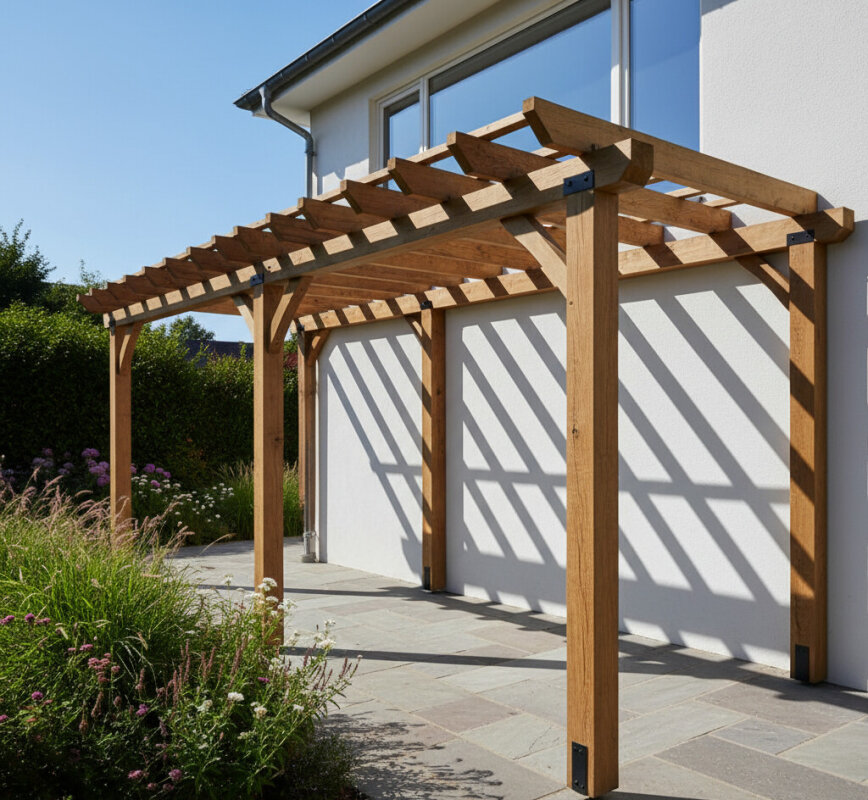

Montaż ciężkich konstrukcji ogrodowych na ścianach z systemem ociepleń wymaga szczególnej uwagi

Projektowanie punktów mocowania dla pergoli przyściennej musi uwzględniać fakt, że siły działające na konstrukcję są zmienne i często przekraczają statyczne założenia. Obciążenie wiatrem oraz ciężar własny konstrukcji generują momenty gnące, które muszą zostać bezpiecznie przekazane na mur konstrukcyjny budynku, a nie na styropian czy wełnę. Podczas inspekcji budynków często spotykam się z sytuacją, gdzie inwestorzy próbują używać długich kołków rozporowych, co jest błędem kardynalnym. Taki łącznik, pozbawiony sztywnej tulei, ugina się pod ciężarem, powodując, że krawędź belki wgniata się w tynk, niszcząc strukturę ocieplenia. Z perspektywy ekonomii budowlanej, koszt naprawy spękanej elewacji i wymiany zawilgoconej izolacji wielokrotnie przewyższa cenę profesjonalnego systemu kotwienia. Alternatywą mogłoby być postawienie pergoli na czterech niezależnych słupach, jednak ze względów estetycznych i przestrzennych, montaż do fasady pozostaje najpopularniejszym wyborem. Konkluzja jest prosta: tylko sztywne połączenie z murem, odseparowane od warstwy izolacji, zapewnia długowieczność systemu.

Mechanika przenoszenia obciążeń w przegrodzie z warstwą izolacji termicznej

Zrozumienie, jak rozkładają się siły w punkcie kotwienia, jest kluczowe dla doboru odpowiednich średnic prętów i tulei. W przypadku ocieplenia o grubości 20 cm, mamy do czynienia z bardzo długim ramieniem siły, co drastycznie zwiększa moment gnący działający na pręt gwintowany. Zastosowanie tulei o odpowiedniej sztywności pozwala na stworzenie stabilnego punktu podparcia, który zapobiega przemieszczeniom poprzecznym. W mojej pracy zawodowej posługuję się obliczeniami opartymi na Eurokodach, które jasno wskazują, że pręt bez podparcia w warstwie izolacji ulegnie deformacji plastycznej już przy stosunkowo niewielkich podmuchach wiatru. Często słyszę argument, że przecież styropian jest twardy (np. EPS 100), jednak w skali obciążeń inżynieryjnych jest on materiałem ściśliwym i nie może stanowić oparcia dla konstrukcji nośnej. Kontrargumentem bywa stosowanie specjalnych marek montażowych montowanych przed ociepleniem, co jest rozwiązaniem doskonałym, ale niemożliwym do wdrożenia na gotowym budynku. Dlatego systemy iniekcyjne z tulejami dystansowymi są jedynym racjonalnym wyjściem w przypadku modernizacji lub doposażania istniejących obiektów.

Rola tulei dystansowej w eliminowaniu zjawiska zgniatania styropianu

Tuleja dystansowa pełni funkcję swoistego egzoszkieletu dla pręta gwintowanego, przejmując siły ściskające powstające podczas dokręcania nakrętki. Bez tulei, dokręcanie belki pergoli powodowałoby niekontrolowane zgniatanie warstwy izolacji, co uniemożliwiłoby uzyskanie stabilnego połączenia. W praktyce stosuję tuleje stalowe lub wykonane z tworzyw o wysokiej gęstości, które są docięte dokładnie na wymiar grubości ocieplenia wraz z warstwą kleju i tynku. Przykładem błędu, który widziałem na jednej z podwarszawskich inwestycji, było użycie zbyt krótkich tulei, co doprowadziło do powstania wklęśnięć w elewacji widocznych pod światło już po pierwszym sezonie. Z punktu widzenia fizyki budowli, tuleja musi tworzyć sztywny mostek między murem a elementem mocowanym, pozwalając na uzyskanie odpowiedniego momentu dokręcenia łącznika. Istnieją systemy, które integrują tuleję z nacięciem termicznym, co jest rozwiązaniem droższym, ale wysoce zalecanym w budownictwie energooszczędnym. Ostatecznie, prawidłowo dobrana tuleja gwarantuje, że siły docisku są przenoszone bezpośrednio na konstrukcję nośną ściany.

Dobór odpowiedniej chemii budowlanej do stabilnego osadzenia prętów gwintowanych

Kotwa chemiczna, czyli żywica iniekcyjna, to serce systemu mocowania w podłożach z pustymi przestrzeniami, takich jak pustaki ceramiczne. Żywica epoksydowa lub winyloestrowa tworzy monolit z podłożem, co jest nieosiągalne dla żadnego kołka mechanicznego w tego typu materiałach. Podczas montażu pergoli w moich projektach, zawsze kładę nacisk na dokładne wyczyszczenie otworu – kurz i pył drastycznie zmniejszają przyczepność chemii. Warto zauważyć, że w przypadku betonu można stosować kotwy mechaniczne, ale przy ceramice poryzowanej tylko kotwa chemiczna z tuleją siatkową gwarantuje bezpieczeństwo. Niektórzy wykonawcy próbują oszczędzać, używając tanich żywic poliestrowych, które mają mniejszą odporność na obciążenia długotrwałe i zmienne temperatury. Ja rekomenduję żywice wysokiej klasy z aprobatą ETA, które zachowują swoje parametry przez dziesięciolecia. Stosowanie chemii budowlanej pozwala również na uszczelnienie otworu od wewnątrz, co chroni pręt przed korozją w miejscu, którego nie będziemy widzieć po montażu.

Parametry techniczne stali stosowanej przy produkcji elementów mocujących

Wybór materiału, z którego wykonane są pręty i tuleje, ma bezpośredni wpływ na bezpieczeństwo i estetykę elewacji przez lata. Stal nierdzewna klasy A2 lub A4 to absolutne minimum przy montażu zewnętrznym, gdzie wilgoć i zanieczyszczenia atmosferyczne szybko doprowadziłyby do korozji stali ocynkowanej. Widziałem wiele elewacji oszpeconych rdzawymi zaciekami tylko dlatego, że ktoś użył zwykłego pręta gwintowanego z marketu budowlanego. Stal A4 jest szczególnie zalecana w rejonach o dużym zanieczyszczeniu powietrza lub w pasie nadmorskim, ze względu na podwyższoną odporność na chlorki. W kontekście wytrzymałościowym, pręty klasy 8.8 zapewniają odpowiednią sztywność, ale w wersji nierdzewnej ich dostępność bywa ograniczona, dlatego często projektuje się większe średnice (np. M12 lub M16). Zastosowanie podkładek o dużej średnicy pod nakrętkami pozwala na lepszy rozkład sił na belkę pergoli, co zapobiega jej pękaniu. Pamiętajmy, że stal w kontakcie z chemią budowlaną nie może reagować, dlatego atestowane systemy są zawsze najlepszym wyborem.

Porównanie tradycyjnych kołków rozporowych z nowoczesnymi systemami iniekcyjnymi

Powyższa tabela jasno pokazuje, dlaczego jako inżynier odradzam półśrodki przy montażu pergoli. Systemy iniekcyjne dominują pod względem bezpieczeństwa, szczególnie w nowoczesnym budownictwie opartym na materiałach o cienkich ściankach. Tradycyjne kołki działają na zasadzie rozpierania, co w pustaku ceramicznym często prowadzi do pękania wewnętrznych żeberek i utraty trzymania. Kotwa chemiczna działa bezrozporowo, co pozwala na jej stosowanie blisko krawędzi muru bez ryzyka jego rozsadzenia. Choć koszt zakupu systemu chemicznego jest wyższy, to w przeliczeniu na pewność snu inwestora i brak konieczności poprawek, jest to inwestycja wysoce opłacalna. Zalecam stosowanie kompletnych systemów od jednego producenta, co gwarantuje kompatybilność tulei, żywicy i pręta.

Proces przygotowania otworu montażowego w murze z pustaka ceramicznego

Poprawne wykonanie otworu to etap, na którym najczęściej dochodzi do błędów rzutujących na całą konstrukcję. Wiercenie bez udaru w ceramice poryzowanej to złota zasada, o której wielu monterów zapomina, niszcząc strukturę wewnętrzną pustaka. Użycie udaru powoduje rozbicie delikatnych ścianek, przez co żywica nie ma się na czym zakotwić, a tuleja siatkowa wpada zbyt głęboko. Po wywierceniu otworu, niezbędne jest jego czterokrotne przedmuchanie i wyszczotkowanie, aby usunąć pył ceramiczny, który działa jak warstwa poślizgowa dla żywicy. W mojej praktyce używam specjalnych pompek ręcznych i wyciorów dopasowanych do średnicy wiertła. Następnie wprowadzamy tuleję siatkową, która ma za zadanie zatrzymać żywicę wewnątrz otworu, tworząc stabilną bryłę wokół pręta. Dopiero po tych czynnościach można przystąpić do aplikacji chemii, zaczynając od dna otworu, aby uniknąć pęcherzy powietrza. Precyzja na tym etapie decyduje o tym, czy pergola wytrzyma silną wichurę, czy też zostanie wyrwana z fragmentem muru.

Uszczelnienie punktu styku tulei z tynkiem elewacyjnym w celu ochrony przed wilgocią

Punkt, w którym metalowy element przechodzi przez tynk, jest najbardziej narażony na penetrację wody opadowej. Nieszczelność w tym miejscu prowadzi do zamakania izolacji, co drastycznie obniża jej właściwości termiczne i może skutkować rozwojem grzybów oraz pleśni. Zauważyłem, że wielu wykonawców bagatelizuje ten problem, licząc na to, że belka pergoli zasłoni otwór. To błąd – woda podcieka pod belkę i dostaje się do wnętrza ściany. Ja zawsze stosuję masy uszczelniające na bazie MS Polimerów lub specjalne kołnierze uszczelniające z EPDM, które pozostają elastyczne przez lata. Silikon sanitarny nie jest dobrym rozwiązaniem, gdyż szybko traci przyczepność do porowatych tynków elewacyjnych. Prawidłowe uszczelnienie powinno być wykonane wokół tulei dystansowej, jeszcze przed przykręceniem docelowej konstrukcji. Dzięki temu tworzymy barierę, która pracuje razem z budynkiem, reagując na zmiany temperatury i drgania pergoli. Ochrona termoizolacji przed wilgocią to klucz do zachowania trwałości całego systemu ociepleń.

Zagadnienie mostków termicznych przy montażu dystansowym elementów zewnętrznych

Każdy element stalowy przechodzący przez warstwę izolacji staje się autostradą dla ucieczki ciepła, co w skali całej elewacji może być odczuwalne. Mostki cieplne punktowe generowane przez pręty gwintowane mogą prowadzić do lokalnej kondensacji pary wodnej po wewnętrznej stronie ściany. Aby temu zapobiec, stosuje się tuleje z przekładkami termicznymi, które przerywają ciągłość przewodzenia ciepła przez metal. W mojej opinii, przy montażu 4-6 punktów dla jednej pergoli, straty energii nie są gigantyczne, ale ryzyko wykwitów na ścianie wewnętrznej jest realne, jeśli budynek jest bardzo szczelny i słabo wentylowany. Alternatywą jest stosowanie prętów z materiałów kompozytowych o niższej przewodności cieplnej, choć ich nośność na ścinanie musi być dokładnie zweryfikowana. Warto rozważyć systemy, które posiadają tzw. stożek termoizolacyjny, który frezuje miejsce w styropianie, tworząc dodatkową barierę. Zrównoważone podejście do termomodernizacji wymaga, aby nawet tak drobne detale jak kotwienie pergoli były przemyślane pod kątem energetycznym.

Analiza kosztów oraz trwałości systemowych rozwiązań montażowych

Inwestycja w profesjonalny system kotwienia z tulejami dystansowymi często budzi opór ze względu na cenę, która może wynosić od 50 do nawet 200 zł za jeden punkt montażowy. Jednak jako inżynier, zawsze przedstawiam to w kontekście całkowitego kosztu posiadania (TCO) i ryzyka awarii. Tania kotwa to oszczędność rzędu kilkuset złotych, która może skutkować zniszczeniem elewacji wartej kilkanaście tysięcy złotych. Profesjonalne systemy mają deklarowaną trwałość na poziomie 25-50 lat, co pokrywa się z żywotnością samej pergoli i elewacji. Warto również doliczyć koszt robocizny – montaż systemowy jest szybszy i obarczony mniejszym ryzykiem błędu, co redukuje godziny pracy fachowców. Lista korzyści z zakupu atestowanych tulei:

• Pełna gwarancja producenta na system mocowania.
• Brak konieczności okresowych dokręceń i poprawek wynikających z osiadania izolacji.
• Wysoka estetyka dzięki braku deformacji tynku.
• Możliwość łatwego demontażu pergoli bez niszczenia ściany.
• Bezpieczeństwo użytkowników przebywających pod konstrukcją.

Podsumowując, kotwienie pergoli do elewacji z ociepleniem przy użyciu tulei dystansowych i kotew chemicznych to jedyna metoda zgodna ze sztuką budowlaną. Moje doświadczenie pokazuje, że droga na skróty w tym obszarze zawsze prowadzi do problemów, których rozwiązanie jest znacznie droższe niż poprawny montaż za pierwszym razem. Wybierając materiały, kieruj się ich parametrami technicznymi i aprobatami, a nie tylko najniższą ceną w markecie.
