Czy system PEX AL PEX wybrać w wersji skręcanej czy zaciskanej?

System wielowarstwowy PEX/AL/PEX stał się de facto standardem w nowoczesnym budownictwie jednorodzinnym wypierając starsze technologie stalowe oraz miedziane w instalacjach wodnych i grzewczych. Unikalne połączenie polietylenu sieciowanego z aluminiową wkładką pozwala na uzyskanie materiału który jest jednocześnie elastyczny i odporny na wysokie temperatury oraz ciśnienie. Jednak to nie sama rura a sposób jej łączenia decyduje o finalnej niezawodności całego układu hydraulicznego w Twoim domu.

Budowa rury wielowarstwowej oraz rola wkładki aluminiowej w systemie PEX

Rura PEX/AL/PEX składa się z pięciu warstw gdzie wewnętrzna i zewnętrzna wykonana jest z polietylenu sieciowanego a środkową stanowi aluminium spawane doczołowo lub na zakładkę. Sieciowanie polietylenu metodą b lub c zmienia strukturę cząsteczkową tworząc wiązania poprzeczne co nadaje rurze tzw. pamięć kształtu oraz ogromną wytrzymałość termiczną aż do 95 stopni Celsjusza. Wkładka aluminiowa pełni tutaj dwie kluczowe role mechanicznie redukuje rozszerzalność cieplną materiału o blisko 90 procent względem czystego PEX oraz stanowi barierę tlenową.

Bez warstwy aluminium rura działałaby jak membrana przepuszczająca cząsteczki tlenu do wewnątrz instalacji co jest zabójcze dla stalowych wymienników w kotłach gazowych oraz metalowych części pomp. Z perspektywy inżynierskiej stabilność kształtu rury PEX/AL/PEX pozwala na precyzyjne układanie pętli ogrzewania podłogowego bez ryzyka ich sprężynowania podczas zalewania jastrychem co jest krytyczne dla zachowania równomiernych grubości warstwy grzejnej.

Złączki skręcane oraz ich ograniczenia w instalacjach podpodłogowych

Złączki skręcane (kompresyjne) oparte są na mechanizmie pierścienia przecinanego który jest dociskany do rury za pomocą nakrętki. Jest to system idealny dla instalacji natynkowych oraz tymczasowych ponieważ nie wymaga posiadania drogich narzędzi takich jak praska hydrauliczna. Jednak z punktu widzenia inżynierskiego to rozwiązanie posiada istotną wadę: jest połączeniem rozłącznym które zgodnie z normami budowlanymi nie powinno być trwale zamurowane w ścianach ani zalane betonem.

Zjawisko relaksacji naprężeń w polimerze oraz cykliczne zmiany temperatury wody powodują że po kilku sezonach grzewczych docisk nakrętki może ulec osłabieniu co prowadzi do mikroprzecieków. W swojej karierze widziałem wiele przypadków gdzie konieczne było kucie drogich gresów tylko dlatego że instalator użył złączki skręcanej pod prysznicem. Skręcanie dopuszczam jedynie w szafkach rozdzielaczowych oraz przy podejściach do grzejników gdzie mamy stały dostęp serwisowy i możemy w razie potrzeby dociągnąć kluczem poluzowaną nakrętkę.

Technologia zaciskania oraz gwarancja szczelności na dziesięciolecia

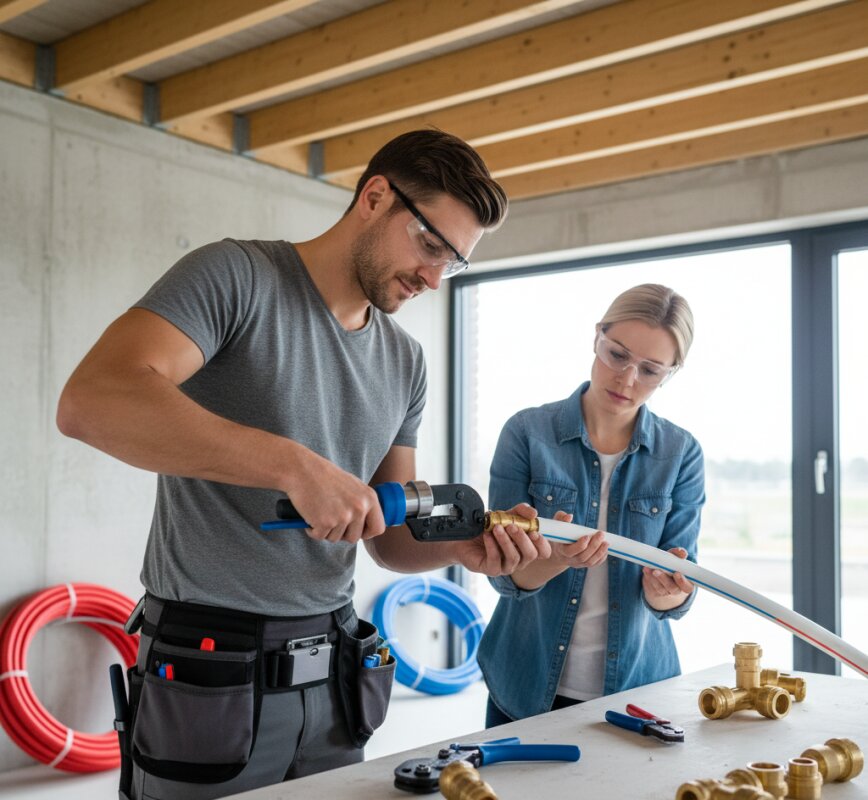

Systemy zaciskowe (press) wykorzystują tuleje ze stali nierdzewnej które są mechanicznie zgniatane na rurze za pomocą szczęk o profilu U, TH lub H. W tym procesie dochodzi do trwałej deformacji plastycznej metalu oraz rury co tworzy połączenie nierozłączne i monolityczne. W mojej opinii jest to jedyna technologia która daje stuprocentową pewność przy prowadzeniu rur w wylewkach betonowych. Raz poprawnie wykonany zacisk nie wymaga żadnej konserwacji przez cały okres życia technicznego budynku szacowany na 50 lat.

Ważnym elementem nowoczesnych złączek press jest funkcja LBP (Leak Before Press) czyli nieszczelność przed zaciśnięciem. Jest to inżynierski system bezpieczeństwa: jeśli instalator zapomni zacisnąć daną złączkę zacznie ona intensywnie przeciekać już podczas napełniania instalacji wodą przy niskim ciśnieniu. Dzięki temu błąd ludzki jest eliminowany na etapie próby szczelności a nie po roku użytkowania gdy dom jest już wykończony. To kluczowy argument dla każdego świadomego inwestora.

Dobór profilu szczęk oraz rola kalibracji rury przed montażem

Jako inżynier często zwracam uwagę na zgodność systemową. Użycie szczęki o profilu TH do złączki wymagającej profilu U jest błędem technicznym który może skutkować nieprawidłowym rozkładem sił docisku i finalną nieszczelnością. Każdy producent systemu PEX precyzyjnie określa jaki profil narzędzia jest dedykowany do jego kształtek. Nie dajmy się zwieść instalatorom którzy twierdzą że profil nie ma znaczenia bo każda praska gnie tak samo.

Równie krytycznym etapem jest kalibracja oraz fazowanie końcówki rury. Podczas cięcia rura ulega lekkiemu spłaszczeniu a jej krawędzie stają się ostre. Włożenie takiej rury bezpośrednio do złączki press grozi przecięciem lub przesunięciem o-ringów uszczelniających co jest najczęstszą przyczyną awarii w systemach zaciskanych. Użycie kalibratora przywraca idealnie okrągły przekrój i tworzy fazę ułatwiającą bezpieczny montaż co w mojej praktyce kontrolnej jest punktem obowiązkowym do sprawdzenia przed odbiorem instalacji.

Wytrzymałość ciśnieniowa oraz termiczna systemu PEX AL PEX

Systemy PEX są projektowane do pracy przy ciśnieniu roboczym 10 barów i temperaturze 70-95 stopni Celsjusza co z ogromnym zapasem pokrywa potrzeby domowej instalacji wodnej i grzewczej. Warto jednak wiedzieć że wytrzymałość rury spada wraz ze wzrostem temperatury. Przy stałej temperaturze 95 stopni żywotność rury skraca się do około 10 lat podczas gdy przy standardowych 50-60 stopniach przekracza wspomniane pół wieku. W inżynierii nazywamy to krzywymi regresji materiałowej.

Dlatego też w układach z kotłami na paliwo stałe gdzie istnieje ryzyko zagotowania wody niezbędne jest stosowanie zaworów schładzających oraz buforów ciepła aby chronić instalację PEX przed ekstremalnym szokiem termicznym. W nowoczesnych układach z pompami ciepła gdzie temperatura wody rzadko przekracza 40 stopni system PEX jest praktycznie niezniszczalny i stanowi najbezpieczniejszy wybór pod kątem trwałości zmęczeniowej.

Zasady prowadzenia rur w posadzkach oraz rola dylatacji

Prowadzenie rur PEX w wylewce wymaga przestrzegania zasad kompensacji wydłużeń. Choć wkładka AL ogranicza rozszerzalność to rura wciąż pracuje termicznie. Standardem inżynierskim jest prowadzenie rur w peszlu (rurze osłonowej) który tworzy poduszkę powietrzną pozwalającą na swobodną pracę rury właściwej. Peszel chroni również PEX przed uszkodzeniami mechanicznymi podczas prac budowlanych oraz przed agresywnym działaniem chemii zawartej w niektórych cementach.

Przy przejściach przez dylatacje pomieszczeń rura bezwzględnie musi być prowadzona w dodatkowej osłonie o długości minimum 50 cm aby ruchy płyt jastrychu nie spowodowały jej ścinania. Widziałem pęknięte rury w progach drzwiowych tylko dlatego że wykonawca pominął ten prosty element zabezpieczający. Pamiętajmy że beton pracuje a instalacja pod nim musi być na to przygotowana.

Koszty systemowe oraz porównanie opłacalności inwestycji

Analizując koszty system PEX skręcany wydaje się tańszy na etapie zakupu materiałów (brak potrzeby drogich narzędzi). Jednak z perspektywy cyklu życia budynku i kosztów ewentualnych awarii system zaciskany wygrywa bezapelacyjnie. Profesjonalna praska hydrauliczna to koszt rzędu tysiąca złotych ale wiele hurtowni oferuje jej darmowe wypożyczenie przy zakupie kompletu złączek i rur. Z mojego punktu widzenia jako inżyniera budownictwa czas montażu systemu zaciskowego jest o połowę krótszy co redukuje koszty robocizny.

Warto również zwrócić uwagę na cenę samych kształtek. Złączki press są zazwyczaj tańsze od skręcanych co przy dużym domu i kilkunastu punktach wodnych niweluje różnicę w cenie wynajmu praski. Inwestycja w pewność połączenia jest zawsze najbardziej opłacalnym ruchem ponieważ koszt wymiany jednego metra zalanej podłogi wielokrotnie przewyższa oszczędności na instalacji.

Najczęstsze błędy montażowe w systemach PEX i jak ich unikać

Poza wspomnianym brakiem kalibracji najczęstszym błędem jest stosowanie zbyt małych promieni gięcia rury. Minimalny promień gięcia dla PEX to zazwyczaj pięciokrotność jej średnicy zewnętrznej. Przekroczenie tej wartości (tzw. załamanie rury) powoduje trwałe osłabienie ścianki i może prowadzić do pęknięcia po kilku latach pracy pod ciśnieniem. Jeśli musimy wykonać ciasny zwrot należy użyć systemowych kolan zaciskowych a nie wyginać rurę na siłę.

Kolejnym błędem jest brak weryfikacji czy rura została wsunięta do końca złączki. Nowoczesne kształtki posiadają wizjery w tulei stalowej przez które widać białą rurę PEX. Brak tego prostego sprawdzenia przed zaciskaniem to proszenie się o kłopoty. Jako inżynier zawsze zalecam oznaczanie markerem na rurze głębokości wsunięcia co daje nam wizualną kontrolę nad procesem montażu.

Wybór producenta oraz problem niekompatybilnych systemów

Na rynku funkcjonuje wielu producentów systemów PEX takich jak Wavin, KAN-therm czy Tece. Z mojego doświadczenia wynika że najbezpieczniej jest trzymać się jednego producenta dla rur i złączek. Mimo że średnice nominalne są takie same (np. 16 mm) to tolerancje wykonania grubości ścianki oraz stopień twardości aluminium mogą się różnić. Używanie rury marki X ze złączką marki Y pozbawia nas gwarancji systemowej i może być przyczyną problemów w przyszłości.

Wiarygodni producenci oferują ubezpieczenie na wypadek awarii spowodowanej wadą materiałową które opiewa na miliony złotych. Jest to istotny argument dla inwestora ponieważ w razie jakichkolwiek problemów mamy realne wsparcie finansowe na pokrycie kosztów remontu. Wybierając tani no-name z marketu budowlanego bierzemy całe ryzyko na siebie.

Przygotowanie instalacji PEX do zimy oraz ryzyko zamarzania

Woda zamarzając w rurze PEX zwiększa swoją objętość co jest testem ekstremalnym dla materiału. Dzięki swojej elastyczności rury PEX mają znacznie większą szansę przetrwać mróz niż rury stalowe czy miedziane które pękają natychmiastowo. Nie oznacza to jednak że są na mróz całkowicie odporne. Gwałtowne rozszerzenie lodu najczęściej uszkadza metalowe złączki zaciskowe które nie są tak rozciągliwe jak polimerowa rura.

Jeśli dom w stanie surowym nie będzie ogrzewany zimą instalacja musi być całkowicie przedmuchana sprężonym powietrzem. Samo spuszczenie wody grawitacyjnie jest niewystarczające ponieważ w syfonach i zagięciach zawsze pozostaje ciecz która może rozsadzić kształtki. Jako inżynier kładę na to duży nacisk podczas nadzorów budowlanych w okresie jesiennym.
